Устройство токарного станка

Правильное выполнение работы на токарном станке основано всегда на точном знании технических аспектов, базовых характеристик этого вида промышленных машин. Стоит изучить разновидности, варианты обработки заготовок, алгоритм функционирования устройств.

Принципиальные элементы

Опорной точкой конструкции выступает станина. Чтобы работе на токарном станке не мешала вибрация, сотрясение корпуса, она должна быть массивной. Иногда присутствуют особые ножки-тумбы, внизу могут даже оборудовать ниши для используемого на станках инструмента. Станина состоит из реек, имеющих плоскую либо призмовидную форму. По станине перемещается суппорт. По ней же движется и задняя бабка. Под рейками располагают поверхность с рёбрами, выступами. Изготавливают станины путём отливки из чугуна или путём сваривания металла. Плоские направляющие применяют, когда приоритетом выступает увеличение опорной поверхности, повышение сопротивляемости износу. Однако движение происходит с гораздо большим усилием, а вероятность застревания при перекосе рейки возрастает.

Треугольные направляющие нужны, если станки должны иметь ограниченную рабочую поверхность, что ограничивает производительность системы.

Описание устройства токарного станка без упоминания передней (или шпиндельной) бабки невозможно. Её главные задачи – удержание и вращение заготовки. Этот поддерживающий точность, соосность движения компонент дополняют:

• шкивом;
• двухподшипниковым шпинделем;
• коробкой скоростей.

Размещение передней бабки в станке

Задняя бабка поддерживает длинные конструкции. Патрон кулачкового или поводкового типа фиксируют винтами. Канавка предотвращает откручивание патрона, когда шпиндель тормозит либо останавливает движение полностью. Без надёжного шпинделя невозможно оперировать тяжёлыми предметами. Даже при усиленном давлении недопустим малейший прогиб во время работы токарного станка. Шейки, оси положено аккуратно шлифовать, отлаживать, чтобы исключить:

• люфты;
• скольжение;
• застревание.

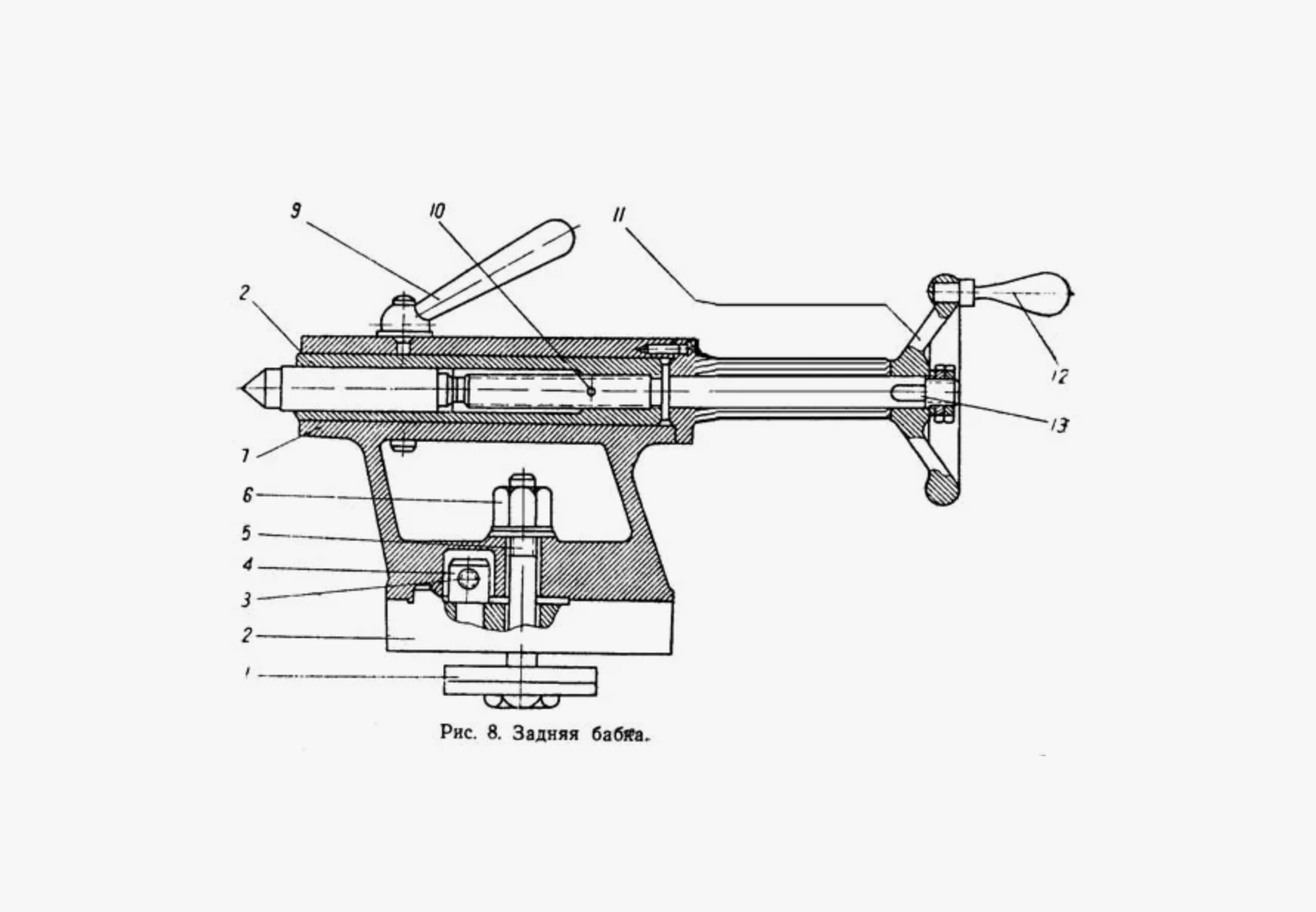

Задняя бабка

Обычно делится на 3 составных части. Расположенную снизу плиту крепят к станине при помощи болтов. Сверху расположена подвижная цельнометаллическая деталь, перемещающаяся по оси станков.

Периодически в эту часть вставляют и рабочий инструмент. Такой шаг нужен, когда снимают стружку. В пинель добавляют коническую втулку, плюс два подшипника – спереди и сзади. Такая сборка гарантирует стойкость к осевой нагрузке на токарные станки. Для повышения жёсткости фиксации дополнительно применяют стопорный рычаг. Конусообразные изделия можно пропустить через аппарат, если пинель способна двигаться по горизонтали. Совместимые с ней инструменты должны иметь хвостовик в формате конуса Морзе.

Для обработки деталей действует ещё подающий механизм. Он толкает суппорт вдоль направляющих и поперёк них. Такой эффект обусловлен скрытым в передней бабке трензелем. Само перемещение обеспечивает каретка. Фартук токарного станка по металлу соединяет подающий узел с ходовым винтом и зубчатой рейкой. Управляющие части выносят на корпус, что облегчает применение токарного станка.

Коробка переключения скоростей содержит несколько шестерён. Если производитель добавит сверхкомплектные детали, можно будет более гибко варьировать режим с учётом производственных требований. Иногда сложный по конструкции токарный станок может содержать несколько шкивов.

Как эти аппараты используются

Последовательность шагов работы токарного станка такова:

• резец фиксируют в резцедержателе;
• устанавливают обрабатываемый предмет в патроне;
• запускают двигатель;
• устанавливают требуемую скорость вращения;
• переводят в рабочее положение (сближают станочное приспособление и металлоконструкцию).

Станки требуется тщательно готовить к использованию. Если для конкретного устройства резцедержателя возможно, устанавливают иногда 2 и более резца. Перед включением техники положено проверить, всё ли хорошо закрепили.

Действие станков основано на контакте резца с вращающейся поверхностью. В разных моделях вращение может создавать шпиндель либо планшайба. Регулируя ход суппорта, оператор влияет на амплитуду подачи. Работа должна проходить с учётом рекомендованной для конкретного материала темпа резания. Однако профессионал может скорректировать режим токарных станков по металлу, отталкиваясь от собственного опыта. Глубину реза токарным станком определяют, предварительно высчитывая припуск, желаемую чистоту обточки.

С инженерной точки зрения принцип работы – комбинированный. Заготовки вращаются, тогда как резец совершает поступательное перемещение. Это помогает снимать избыток материала, добиваться нужного геометрического контура и размеров. Крутящий момент токарного станка передаётся на патрон.

Разновидности

Токарные станки делят на две главные группы – с вертикальной и горизонтальной схемой исполнения. Первый тип подойдёт, когда надо обрабатывать тяжёлые предметы небольшой длины, второй предпочтителен для длинных с малым либо средним сечением.

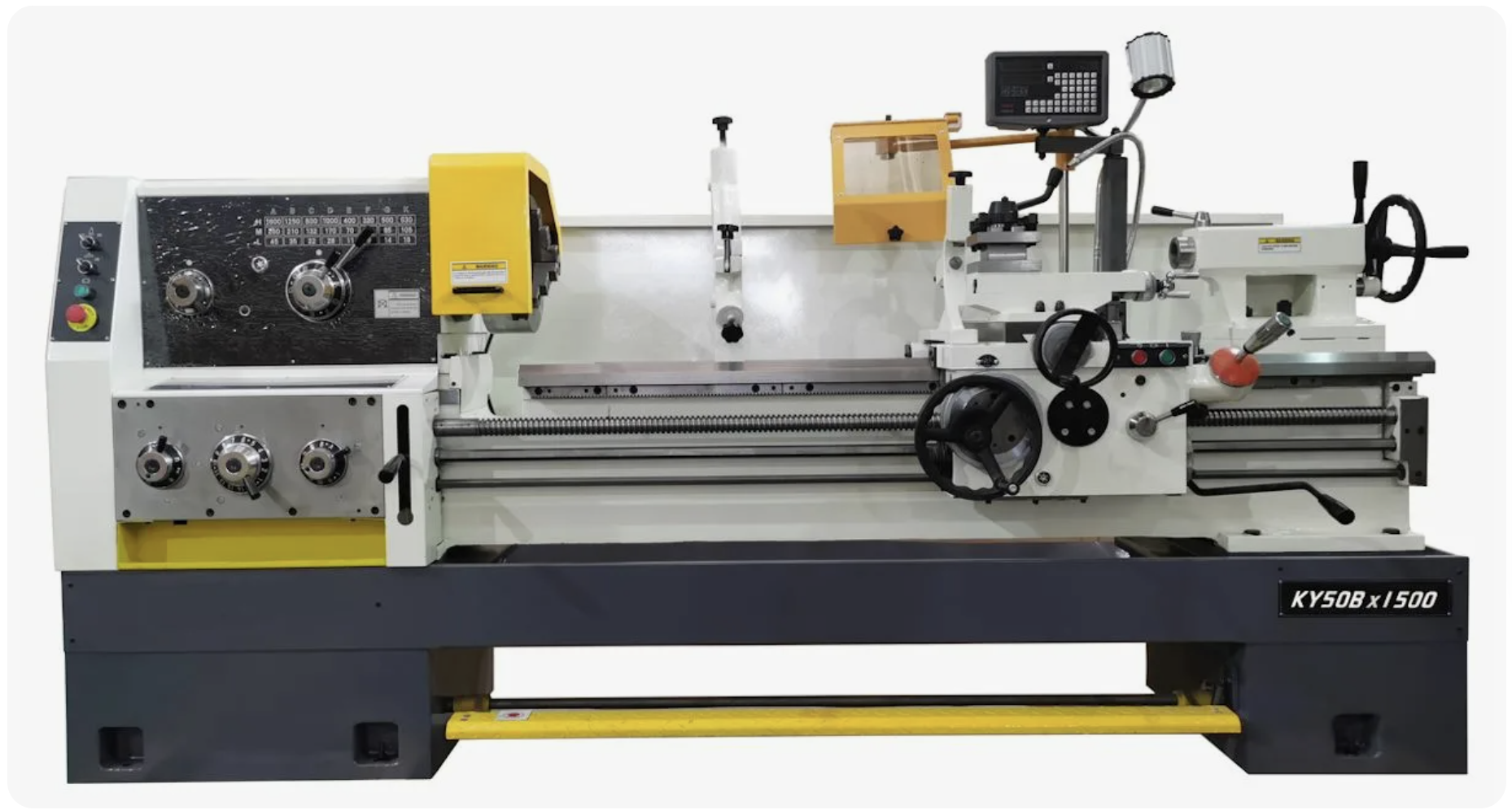

Токарно винторезные станки обычно универсальны по своему назначению, хотя бывают и узкоспециализированными. Их применяют, чтобы:

• сформировать канавку;
• сделать рифление;
• придать коническую или цилиндрическую форму.

Токарно винторезный станок способен легко придать нужную форму полуфабрикатам из чёрного либо цветного металла. Такой техникой часто оснащают инструментальное производство, предприятия в сфере приборостроения и точной механики. Базовые параметры, определяющие возможности при работе:

• допустимый диаметр;
• масса обрабатываемых частей;
• разрешённая длина обрабатываемого участка.

Мягкие материалы при помощи винторезных станков обрабатывают на высоких оборотах, твёрдый лист или профиль требуют малых оборотов при повышенном крутящем моменте. При помощи ходовых винтов и гитары сменных шестерён легко задать метрическую, дюймовую, питчевую либо модульную резьбу.

Ряд особенностей характерен для устройства токарно-фрезерных станков. Они пригодны одновременно для:

• различных металлических материалов;
• полимеров, пластических масс;
• древесины.

Перечень выполняемых операций благодаря дополнительным узлам становится гораздо шире. В зависимости от своих целей, оператор сможет:

• выбрать галтель;
• наложить фаску;
• прорезать паз прямой либо криволинейной формы;
• просверлить отверстие.

Кроме промышленного использования, эта техника применяется и в учебных целях. Нередко встречаются образцы с 3–5 рабочими осями, однако эти устройства стоят больше упрощённых моделей.

Во время работы станка может быть установлен ряд дополнительных компонентов:

• фрезы;
• метчики;
• свёрла.

Увеличить жёсткость токарно винторезных станков помогает литой корпус из чугуна.

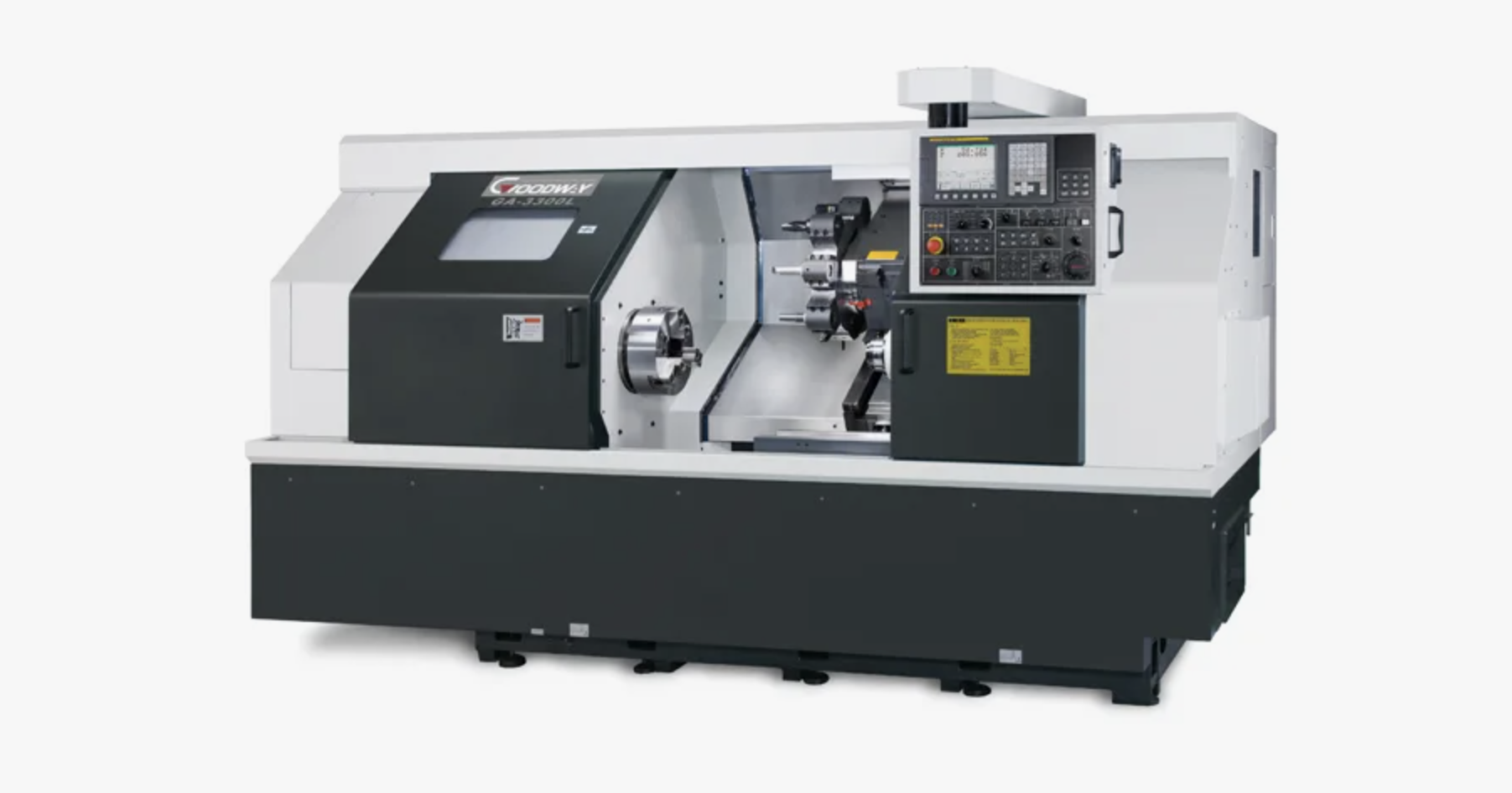

Токарные станки с функциями ЧПУ

Обрабатывающие центры принято выделять в особый разряд. Эти решения гарантируют повышенную точность, недостижимую во время работы на токарном станке классического типа. Благодаря автоматике дополнительно вырастает общая производительность. Существует возможность загружать напрямую в электронную систему данные из CAD/CAM. Малейшие неисправности бабки или другого компонента распознаются заранее, так как предусмотрена самодиагностика.

Существуют также токарные станки, которые могут быть переоснащены на действия с древесиной. В отличие от простых, рассчитанных только на инструментарий для металла, они могут применить стамески. Однако успех сильно зависит от оснастки. Иногда нужна опора для еревообрабатывающего резца, а также пылесборник, без которого двигатель станка недостаточно защищён. Требования к точности и мощности работы будут ниже, чем при воздействии на металлопрокат.

Карусельные токарные станки пригодны для действий с длинномерными элементами. На них можно получить:

• диск;
• вал;
• корпус промышленного агрегата.

Главные области применения – тяжёлое машиностроение, в том числе изготовление морских судов. Иногда размер стола достигает 5–10 м, поэтому на нём и обрабатывают крупногабаритные предметы. Непременной составной частью всегда выступает мощный электромотор. Чтобы работа даже при повышенной нагрузке шла стабильно, предусматривают подачу смазочно-охладительной жидкости.

Особенностью принципов работы является дополнение основного и подающего хода перемещением поперечины (траверсы). Блоки ЧПУ обычно ставят на одностоечные токарные станки, хотя они имеют ограничения по диаметру обрабатываемых изделий.

Расположенные сзади бабки часто оборудуют качающимся упором. В горизонтальных версиях токарных станков применяют прямое крепление к столу.

Устройство затыловочных образцов оптимизировано под другую задачу – заточку свёрл, фрез. Ничто иное выполнить невозможно. Характерные особенности таковы:

Применяемый метод подразумевает совершение одного оборота резца в течение одного хода. Потому выдержать угол можно с особой точностью.

Копировальные токарные станки призваны дублировать профили особо сложной формы. Принцип управления может быть автоматическим либо механическим. Иногда задняя бабка оборудована гидравлическим приводом, ускоряющим отвод. Суппорт конструируют так, чтобы поддерживался удобный доступ. Часть модификаций станков рассчитана на дистанционное электрогидравлическое управление.

Предназначенные для операций с деревянными деталями модели помогут использовать даже круглые пиломатериалы. Такие аппараты позволят сделать балясину, иной декоративный элемент. Несмотря на сравнительно малую мощность, такому устройству необходима прочная рама, гасящая вибрационные колебания. Для воздействия на разные породы дерева важна возможность повышения или понижения мощности электромотора. Проектирование устройств токарного станка, предназначенного для дома, направлено на достижение максимальной компактности.

Каковы особенности отдельных компонентов

Задние бабки непременно должны быть расположены соосно по отношению к передним. Если этот блок съёмный, то технологичность оборудования заметно вырастает. При помощи поворотной задней бабки легко можно воздействовать не только на обычные цилиндрические, но и на конусовидные поверхности.

Принцип работы шпиндельного блока подразумевает фиксацию в патроне или центре. Именно это помогает при помощи выполнять разнообразные технологические операции. Зажатие происходит при помощи гидроцилиндра, соединяемого с патроном тяговой трубой. Степень прижатия меняют, учитывая параметры обрабатываемых материалов.

Движение шпинделя может обеспечивать передаточный механизм:

• ременного;
• прямого;
• опосредованного КПП типа.

Иногда добавляют на шпиндельные устройства и ряд иных деталей, среди которых особо выделяют датчики сжатия-разжатия.

Подача механического импульса токарным станком может идти через коробки разных типов. Так, в некоторых моделях применяют конус Нортона, гарантирующий особую плавность работы на токарном оборудовании.

Координация действий суппорта даже в современных устройствах может происходить не только автоматически, но и вручную. Такое свойство позволяет применять токарные станки более гибко.

Наиболее типичное устройство электропривода – трёхфазный асинхронный тип. Может встречаться независимая вентиляция или полностью закрытое исполнение. Главные приводы регулируются в пределах 50–1000 оборотов, подающие способны совершить при работе на токарном агрегате до 10–30 тыс. витков за минуту.

Иногда передние бабки имеют планшайбу вместо классического патрона. Такая конструкция облегчает процесс работы на токарном станке с объёмными, геометрически сложными объектами. Задние же изредка рассчитывают на особо длинные перемещения. Особенно это характерно для модификаций с горизонтальными станинами. Если есть устройство, меняющее угол без настройки суппорта, можно сразу отделать коническую поверхность. Общие принципы работы основаны на сочетании жёсткой опоры с осевой подачей.

Бытовые и настольные промышленные модели токарных станков чаще упрощённые по конструкции, набор функций сильно ограничен. Однако более мощные аппараты делают усиленными, добиваются повышенной автоматизации.

Устройство токарного станка не выглядит чрезмерно сложным, но знание его особенностей убережёт от многих технических ошибок. Оно позволяет получить максимальную отдачу от работы на токарном станке, дольше сохранить ресурс оборудования, уменьшить опасность сбоев и производственных происшествий.
