Как нарезать резьбу на трубе: инструмент и порядок работ

Резьбу на трубе срывают чаще, чем кажется — не потому что клупп плохой, а потому что режут насухую, забыв смазку, или гонят слишком быстро для такой стали. На нержавейке это видно сразу: задир на первом же витке, и заготовку можно списывать. На чёрной трубе металл прощает больше, но недорезанная на пару витков резьба всё равно потом травит через фитинг — просто не сразу, а после первого перепада давления.

Дальше — как нарезать резьбу на стальной трубе так, чтобы фитинг сел без перекоса: какой инструмент брать под разовую работу и под серию, чем смазывать, как проверить длину и чем уплотнять готовое соединение.

Коротко

• На трубе нарезают цилиндрическую резьбу G (ГОСТ 6357-81) или коническую R/Rc (ГОСТ 6211-81); коническая герметична сама по себе, цилиндрическая держится на уплотнителе.
• Ручную и мелкосерийную нарезку делают клуппом с раздвижными плашками, серийную — трубонарезным станком с электроприводом.
• Резать насухую нельзя: без смазки нитка рвётся, а плашка садится за три-пять труб.
• Длину резьбы проверяют резьбовым кольцом-калибром, а не на глаз — недорез не держит фитинг на всю расчётную длину.
• Герметичность даёт уплотнитель — лён с пастой, фум-лента или анаэробный герметик, — а не сила затяжки ключом.

Какую резьбу нарезают на трубе

На стальной трубе встречаются два типа трубной резьбы, и путать их нельзя.

Цилиндрическая (G, ГОСТ 6357-81, соответствует BSP/ISO 228-1) — витки со скруглённой вершиной и углом при профиле 55° (это классика Витворта). Сама по себе такая нитка не герметична: без уплотнителя между витками соединение травит. Шаг растёт с диаметром неравномерно: G1/2" и G3/4" режут с шагом 1,814 мм (14 ниток на дюйм), а от G1" и крупнее — шагом 2,309 мм (11 ниток на дюйм).

Коническая (R для наружной, Rc для внутренней резьбы, ГОСТ 6211-81) — конусность 1:16 даёт самогерметизацию: по мере затяжки резьба расклинивается и уплотняется без пасты и ленты. Так делают на газовых линиях и компрессорных магистралях, где нужна абсолютная герметичность.

Полная классификация, дюймовый ряд и таблица размеров — в статье о видах резьб; здесь — только то, что нужно знать перед тем, как встать за клупп.

Каким инструментом нарезают резьбу на трубе

• Клупп трещоточный. Раздвижные плашки в обойме, воротком проворачивают вручную. Трещоточный механизм удобен там, где нет места на полный оборот воротка — у стены, в нише, под потолком.
• Клупп прямой (нережимной). Проще и дешевле трещоточного, но требует свободного пространства на полный оборот. Обычный выбор для мастерской и монтажа на открытом месте.
• Плашки сменные под каждый диаметр. Клупп — это держатель, резьбу режут именно плашки; изношенный комплект плашек меняют, не выбрасывая весь инструмент.
• Трубонарезной станок с электроприводом. Рабочий выбор при серийной нарезке: держит обороты стабильно, снимает человеческий фактор с равномерности подачи. Окупается, если труб в партии больше десятка.

Как подготовить трубу перед нарезкой

• Торцевать под прямой угол. Резьба на скошенном торце уходит винтом — клупп послушно повторяет перекос, который был на старте. Если труба уже отрезана не под прямой угол, торец лучше переподрезать заново — например, заказать резку в размер, а не пытаться выправить перекос при нарезке.
• Снять фаску 1–2 мм под 45° с наружного края. Без фаски первый виток плашки цепляется рывками и подгибает металл, а не режет его.
• Зажать без деформации. Круглую трубу в обычных плоских губках тисков легко смять в овал — тогда резьба по кругу выйдет разной глубины. Нужны призматические губки или обхватная оправка.
• Проверить трубу на деформацию в месте будущего зажима заранее — вмятина от предыдущей перевозки даст ту же неравномерную резьбу.

Порядок нарезки резьбы клуппом

1. Нанесите резьбонарезное масло на подготовленный торец по всей длине будущей резьбы. Солидол и литол не подходят — им нужна не густая смазка, а масло, способное проникнуть между режущей кромкой и металлом.
2. Наденьте клупп на торец строго по оси трубы. Перекос на этом шаге — гарантированный перекос всей резьбы дальше, поправить на середине пути уже не получится.
3. Начните резание с ощутимым нажимом только на первом обороте. Как только плашки врезались, клупп дальше идёт по уже нарезанной нитке почти без усилия — форсировать нажим не нужно.
4. Каждые пол-оборота вперёд делайте пол-оборота назад. Это ломает стружку на короткие завитки: без реверса длинная стружка наматывается на плашку и рвёт нитку, которую только что нарезали.
5. Подливайте смазку по ходу резания, особенно на нержавеющей и оцинкованной трубе — на них смазка выгорает и налипает быстрее, чем на чёрном металле.

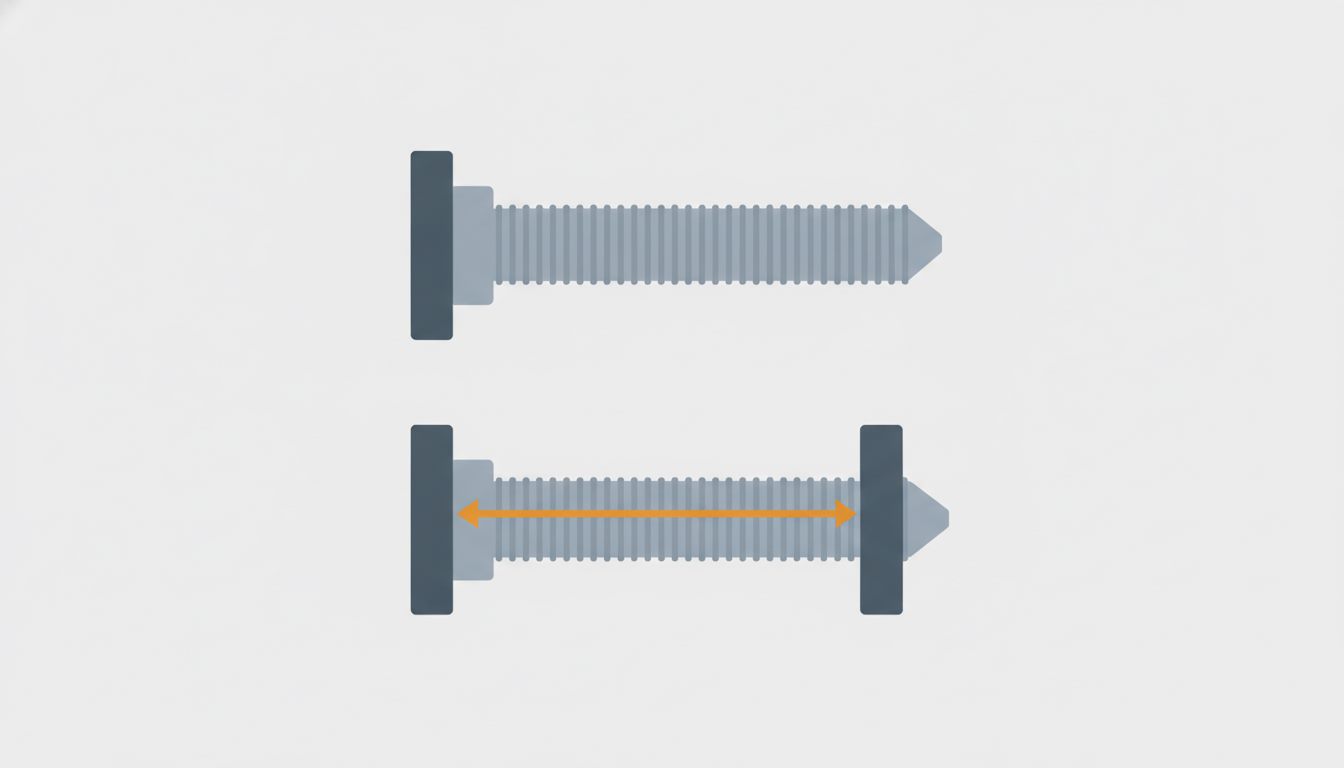

6. Дорежьте до нужной длины и проверьте резьбовым кольцом-калибром: калибр должен свободно навинчиваться на проходную сторону и не заходить больше чем на один-два оборота на непроходную.
7. Снимите клупп реверсом (не свинчиванием вперёд через нарезанную резьбу), уберите стружку жёсткой щёткой, протрите резьбу насухо перед сборкой.

Проверка резьбы: размеры для ориентира

Ниже — фрагмент справочного ряда цилиндрической резьбы G по ГОСТ 6357-81, который стоит держать под рукой у клуппа: часто резьба «не идёт» просто потому, что взяли плашку не того ряда.

Обозначение	Шаг, мм	Ниток на дюйм	Наружный диаметр, мм
G 1/8"	0,907	28	9,728
G 1/4"	1,337	19	13,157
G 3/8"	1,337	19	16,662
G 1/2"	1,814	14	20,955
G 3/4"	1,814	14	26,441
G 1"	2,309	11	33,249
G 1.1/4"	2,309	11	41,910
G 1.1/2"	2,309	11	47,803
G 2"	2,309	11	59,614

Полная таблица до G6" и соответствие с дюймовым и метрическим рядом трубного проката — в таблице видов резьб. На глаз шаг 1,814 и 2,309 мм не отличить, а разница в плашке принципиальная: одна не пойдёт по нитке другой.

Как уплотнить резьбовое соединение на трубе

• Лён сантехнический с пастой. Универсальный вариант для воды, отопления, слабых сред. Наматывают по ходу резьбы, пропитывают пастой — она не даёт волокну гнить и добавляет скольжение при свинчивании.
• Фум-лента. Быстрее в монтаже, чище в работе. Подходит для воды и воздуха при невысоком давлении; для пара и газа под давлением — не основной выбор, лента продавливается в вибрации быстрее, чем лён с пастой.
• Анаэробный герметик. Жидкий состав, застывающий без доступа воздуха в зазоре резьбы. Даёт дополнительную механическую прочность соединению металл-металл на вибрирующих линиях.

На конической резьбе R/Rc уплотнитель — не обязательное условие герметичности, а страховка на случай неидеальной затяжки; на цилиндрической G — обязательное условие, без него соединение травит гарантированно, сколько ни докручивай ключом.

Миф: чем сильнее затянуть соединение, тем меньше вероятность течи. На практике герметичность держит уплотнитель между витками, а не крутящий момент на ключе. Перетяжка на цилиндрической резьбе G рвёт нитку или раскалывает фитинг, на конической R/Rc — сминает уплотнительные поверхности сверх нормы. Течь чаще всего идёт не от нехватки усилия, а от пропущенного или неподходящего под среду уплотнителя.

Особенности нарезки на нержавеющей и оцинкованной трубе

Нержавеющая сталь липнет к режущей кромке плашки сильнее углеродистой — это называют адгезионным схватыванием. Без обильной смазки на масле для нержавеющих сталей металл наростает на кромку, и вместо чистой нитки получается рваная. Скорость и нажим на нержавейке снижают против обычной чёрной трубы, а плашки после серии нержавеющих труб чистят чаще.

Оцинкованную трубу ВГП обычно нарезают до цинкования на заводе. Если резьбу режут по месту на уже оцинкованной трубе, кромка реза лишается защитного слоя — в этой зоне сталь оголена и начнёт ржаветь быстрее остального участка. Место реза дополнительно защищают герметиком с антикоррозионной присадкой или холодным цинкующим составом, а не оставляют голым металлом под уплотнителем.

Частые ошибки при нарезке резьбы на трубе

• Перекос на старте. Клупп надет не по оси — резьба идёт винтом, фитинг садится с перекосом, и течь появляется с одной стороны стыка, а не по всему периметру.
• Резание без смазки или не той смазкой. Итог — сорванные нитки на детали и убитая плашка на инструменте.
• Недостаточная длина резьбы. Фитинг не довинчивается до расчётного положения, вся нагрузка держится на двух-трёх нитках вместо всей длины резьбы.
• Изношенные плашки. Внешне резьба выглядит нормально, но резьбовой калибр на неё не садится — режущие кромки притупились и режут нитку неполного профиля.
• Расчёт на одну затяжку без уплотнителя на цилиндрической резьбе. G-резьба герметичность сама не даёт; докручивать сильнее ключом бессмысленно и опасно — можно сорвать нитку или расколоть фитинг.

Практика МТМ. На нарезку к нам чаще приходит труба под конкретный фитинг — стальная водогазопроводная (вес и сортамент — в таблице ВГП по ГОСТ) или бесшовная под давление, реже электросварная под менее ответственный узел (сводная таблица веса стальной трубы — отдельно). Резьбу на партии проверяем резьбовым калибром на каждой детали, а не выборочно: переделка на объекте после монтажа обходится в разы дороже минуты контроля на станке.

Частые вопросы

Какая резьба на трубе — дюймовая или метрическая?

Трубная резьба обозначается в дюймах условно: G1/2" не означает, что наружный диаметр трубы равен половине дюйма. Это обозначение размерного ряда, а не прямой перевод в миллиметры — таблица соответствия в статье о видах резьб.

Можно ли нарезать резьбу на трубе без клуппа, просто плашкой в леркодержателе?

Технически да, на коротком участке. Но без направляющей головки клуппа плашка охотнее уходит с оси — риск перекоса заметно выше, чем при работе клуппом.

Почему резьба «не идёт» после нескольких витков?

Чаще всего три причины: кончилась смазка, плашки взяли не того размерного ряда, что труба (дюймовый ряд не совпадает с метрическим напрямую), либо плашки изношены и вязнут в металле.

Сколько раз можно перенарезать одну и ту же резьбу на трубе?

Как правило — ни одного. Сорванную резьбу не подрезают повторно на том же месте: металл там уже смят, новая нитка ляжет неровно. Восстанавливают наплавкой торца и нарезкой заново либо обрезают трубу короче на длину испорченной резьбы.

Нужна ли смазка при нарезке резьбы на полипропиленовой или пластиковой трубе?

Нет — там другая технология: резьбу либо формуют литьём при изготовлении фитинга, либо нарезают специальным метчиком без охлаждающей смазки. Это отдельная тема, не пересекается с нарезкой по стали.

Чем проверить, что резьба нарезана правильно?

Резьбовым кольцом-калибром на проходную и непроходную стороны. Калибр должен свободно навинчиваться от руки на проходную сторону по всей длине и не заходить больше чем на один-два оборота на непроходную — микрометром или штангенциркулем резьбовой профиль на трубе нормально не проверить.
