Лист ПВЛ: размеры, вес и допустимая нагрузка
Содержание
ПВЛ — сокращение от «просечно-вытяжной лист». Это стальная сетка из ромбов, которую не вырубают из сплошного листа, а получают надрезами и растяжкой. Такой лист идёт на площадки у оборудования, мостики, лестничные ступени, ограждения и решётки. Снабженцы чаще всего спрашивают одно и то же: как расшифровать цифры в марке, сколько весит лист и какой номер не прогнётся под людьми и оборудованием. Ниже — как получается ячейка и что означают цифры, геометрия и вес каждого номера, пересчёт массы на лист и партию, нагрузки и поправки к ним, выбор номера под задачу, крепление, защита от коррозии и что указать в заявке.

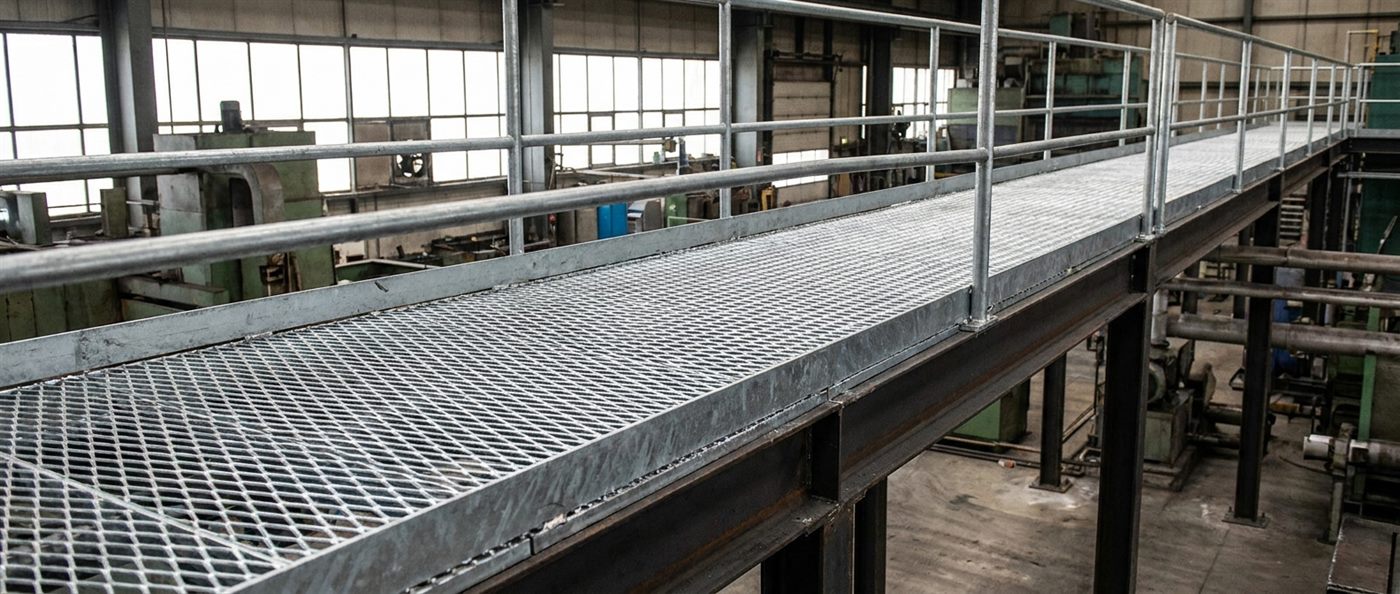

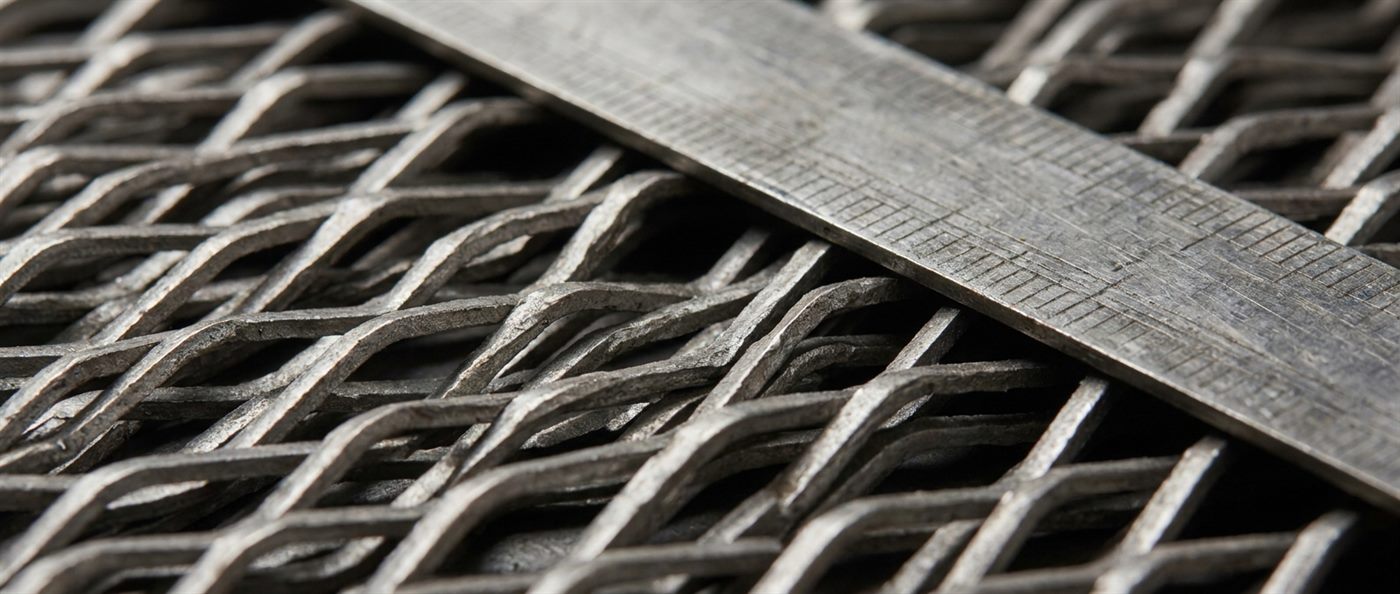

Откуда берутся ромбы
Горячекатаную полосу или лист подают в пресс со ступенчатым ножом. Каждым ходом инструмент прорезает строчку коротких щелей и сразу же отгибает прорезанную полоску, раскрывая ячейки. Затем заготовка сдвигается, следующий ряд надрезов ложится со смещением на половину ячейки, и постепенно получается сплошное ромбовидное полотно. Отходов почти нет, а квадратный метр готового полотна выходит легче сплошного металла исходной толщины примерно в 1,9–2,4 раза.
При растяжке перемычки разворачиваются под углом, поэтому готовое полотно по высоте заметно больше исходной толщины. Развёрнутые рёбра и дают жёсткость, и не дают ноге скользить, а сквозь ромбы проходят вода, снег и мусор.
Как расшифровать номер
Цифры в марке — это два параметра заготовки. Первая означает исходную толщину металла в миллиметрах, следующие две — подачу, то есть на сколько миллиметров сдвигают заготовку перед очередным ударом пресса; от неё зависит ширина перемычки.
- 406 — металл 4 мм, сдвиг 6 мм;
- 508 — металл 5 мм, сдвиг 8 мм;
- 610 — металл 6 мм, сдвиг 10 мм.
Толще исходный металл и шире перемычка — тяжелее лист и выше нагрузка, которую он держит. В отраслевых ТУ 36.26.11-5-89 предусмотрены ещё и две формы просечки, тип 1 и тип 2; если форму не оговорить, завод поставит любую.
Геометрия и вес номеров по ТУ 36.26.11-5-89
Номера в таблице выстроены по возрастанию веса квадратного метра. «Металл × подача» — исходная толщина и сдвиг заготовки за удар, «шаг / вытяжка» — размер ячейки по шагу и величина вытяжки за удар, высота полотна приведена в ТУ справочно. Все размеры в миллиметрах.
| Вес 1 м², кг | Номер | Металл × подача | Шаг / вытяжка | Высота полотна |
|---|---|---|---|---|
| 15,7 | 406 | 4 × 6 | 90 / 10 | 12,7 |
| 16,4 | 506 | 5 × 6 | 110 / 12,5 | 13,0 |
| 17,3 | 606 | 6 × 6 | 125 / 15 | 13,4 |
| 20,9 | 508 | 5 × 8 | 110 / 12,5 | 16,8 |
| 21,9 | 608 | 6 × 8 | 125 / 15 | 17,1 |
| 24,7 | 510 | 5 × 10 | 110 / 12,5 | 20,5 |
| 26,0 | 610 | 6 × 10 | 125 / 15 | 20,8 |
Порядок по весу показывает интересную вещь: 606 легче 508, хотя металл у него толще. Масса сильнее зависит от подачи — ширины перемычки, — чем от исходной толщины.
Показательно: лист 406 с высотой полотна около 12,7 мм весит на квадратный метр ровно столько, сколько сплошной стальной лист в 2 мм. Жёсткий настил при весе тонкого листа — в этом и смысл просечно-вытяжного металла.
Номеров 306, 308, 408 и 410 в отраслевых ТУ нет, их делают по собственным техническим условиям заводов. Вес и параметры ячейки для них смотрят в ТУ производителя или в сертификате на партию.
Ширина, длина и сталь
- Ширина — девять типоразмеров, от полуметра до 1,4 м: 500, 600, 700, 800, 900, 1000, 1100, 1250 и 1400 мм;
- Длина — от двух до трёх с половиной метров, немерная или мерная в этом диапазоне; в партии разрешено до десятой части по массе обрезков короче двух метров;
- Сталь — Ст3 любой степени раскисления (кп, пс, сп), исходный лист толщиной 4, 5 или 6 мм; другие марки — по договорённости;
- Условия — ТУ рассчитаны на настилы и ступени в производственных зданиях для районов с расчётными температурами не ниже −65 °C.
О разнице между Ст3кп, Ст3пс и Ст3сп — на странице Ст3 марочника.
Вес листа и партии
Вес одного листа считают просто: площадь листа в квадратных метрах умножают на вес 1 м² из таблицы.
| Номер | Сколько листов 1250 × 2500 в тонне | Вес листа 1250 × 2500 | Вес листа 1000 × 2000 |
|---|---|---|---|
| ПВЛ 406 | около 20 шт. | 49,1 кг | 31,4 кг |
| ПВЛ 506 | около 19 шт. | 51,3 кг | 32,8 кг |
| ПВЛ 508 | около 15 шт. | 65,3 кг | 41,8 кг |
| ПВЛ 510 | около 13 шт. | 77,2 кг | 49,4 кг |
| ПВЛ 606 | около 18 шт. | 54,1 кг | 34,6 кг |
| ПВЛ 608 | около 15 шт. | 68,4 кг | 43,8 кг |
| ПВЛ 610 | около 12 шт. | 81,3 кг | 52,0 кг |
Цену удобнее сравнивать за квадратный метр, а не за тонну: при одной цене тонны метр листа 406 обходится почти в 1,6 раза дешевле метра листа 510.
Какую нагрузку выдерживает лист
В отраслевых ТУ нагрузка дана в килограммах на погонный метр листа и зависит от его ширины. Табличная схема — груз сосредоточен по средней линии, концы листа защемлены. Строки — ширина листа, столбцы — номер, значения в кг на 1 м.
| Ширина | 406 | 506 | 508 | 510 | 606 | 608 | 610 |
|---|---|---|---|---|---|---|---|
| 500 мм | 470 | 790 | 1370 | 2160 | 970 | 1910 | 2880 |
| 600 мм | 390 | 660 | 1140 | 1800 | 810 | 1590 | 2400 |
| 700 мм | 320 | 560 | 970 | 1520 | 680 | 1340 | 2030 |
| 800 мм | 290 | 500 | 860 | 1350 | 610 | 1190 | 1800 |
| 900 мм | 260 | 440 | 760 | 1200 | 540 | 1060 | 1600 |
| 1000 мм | — | 400 | 680 | 1080 | 490 | 950 | 1440 |
| 1100 мм | — | 360 | 620 | 980 | 440 | 870 | 1310 |
| 1250 мм | — | 320 | 550 | 870 | 390 | 760 | 1150 |
| 1400 мм | — | 280 | 490 | 770 | 350 | 680 | 1030 |
Две поправки из примечаний к таблице:
- если груз распределён по всей площади, табличное число увеличивают в 2,2 раза;
- если лист просто лежит на опорах и не закреплён, допускаемое значение делят пополам.
Пример. Лист 508 шириной метр, уложенный на балки без приварки, под равномерной нагрузкой. В таблице — 680 кг на метр. С поправкой на распределённый груз получается около 1496 кг, а со второй поправкой на свободное опирание — около 750 кг на погонный метр. Если же концы надёжно приварены и работают как защемлённые, ориентиром остаётся примерно полторы тонны на метр.
Всё это — предельные величины. В проекте площадки нагрузки берут с коэффициентами надёжности по нормам, а номер листа и шаг балок окончательно назначает проектировщик.
Где какой номер применяют
| Номера | Типичное применение |
|---|---|
| 306, 308, 406 | лёгкие настилы для прохода людей, ограждения, защитные экраны, решётки, заполнение перил, фасадные элементы |
| 408, 410, 506, 508 | площадки обслуживания оборудования, переходные мостики, ступени лестниц в цехах |
| 510, 608, 610 | настилы под повышенную нагрузку, площадки с проездом тележек, ремонтные зоны |
Обработка и защита от коррозии
- Резка в размер — ПВЛ режут плазмой, лазером или механически. При резке по ячейкам кромка получается с «зубцами» от перемычек, поэтому для настилов края часто обрамляют уголком или полосой;
- Сварка — ПВЛ приваривают к каркасу площадки прерывистыми швами по опорам. Приварка приближает работу листа к схеме с защемлёнными концами, для которой в ТУ даны полные табличные нагрузки, — при свободном опирании они вдвое ниже;
- Защита от коррозии — лист из Ст3 без покрытия на улице ржавеет. Для наружных площадок применяют горячее цинкование или порошковую окраску; цинкование лучше защищает кромки и перемычки внутри ячеек.
ПВЛ по номерам: масса, лист и применение
ПВЛ 406
Самый лёгкий из отраслевого ряда: исходный металл 4 мм, квадратный метр около 15,7 кг, стандартный складской лист 1250 на 2500 мм — примерно 49 кг. Предельная нагрузка при ширине 500 мм — 470 кг на метр длины, при 900 мм — 260 кг, для листов шире 900 мм значения в ТУ не приводятся. Применяют для проходов, ограждений, решёток, заполнения перил и защитных экранов, где на настил не ставят тяжёлое оборудование.
ПВЛ 506
Заготовка 5 мм с подачей 6 мм, масса 16,4 кг/м² — почти как у 406, но шире ячейка и выше предел нагрузки: 790 кг на метр при ширине 500 мм и 400 кг при ширине 1000 мм. Хороший вариант для пешеходных площадок с шириной листа до метра.
ПВЛ 508
Самый ходовой номер для площадок обслуживания: 20,9 кг/м², лист 1250 × 2500 мм — около 65 кг. При ширине 1000 мм ТУ дают 680 кг на метр длины для сосредоточенной нагрузки при защемлённых концах. Применяют для площадок у оборудования, переходных мостиков, ступеней лестниц в цехах.
ПВЛ 510
Перемычка у этого номера самая широкая в «пятисотой» серии — 10 мм при металле 5 мм, квадратный метр около 24,7 кг, лист 1250 × 2500 — около 77 кг. Нагрузка при ширине 1000 мм — 1080 кг на метр, это почти в 1,6 раза больше, чем у 508. Ставят на площадки с повышенной нагрузкой и там, где нужен больший шаг опор.
ПВЛ 606, 608, 610
Эти три номера режут из шестимиллиметрового металла; метр весит соответственно около 17,3, 21,9 и 26 кг. Номер 610 — самый прочный в ТУ: 1440 кг на метр при ширине 1000 мм. Шестисотые номера встречаются реже, их применяют для тяжёлых настилов, ремонтных площадок и мест с проездом тележек.
ПВЛ 306, 308, 408, 410
Эти номера в ТУ 36.26.11-5-89 отсутствуют, их выпускают по техническим условиям заводов. Номера 306 и 308 из заготовки 3 мм применяют для лёгких ограждений, фасадных и декоративных элементов, 408 и 410 — для площадок и настилов. Массу и нагрузку для них берут из ТУ изготовителя или из сертификата на партию.
Пример: сколько листов нужно на площадку
Площадка обслуживания 3 × 6 м, настил из ПВЛ 508, листы 1250 × 2500 мм.
- Площадь настила — 18 м². Площадь одного листа — 3,125 м².
- Вариант «в лоб»: длинная сторона листа вдоль площадки. По длине 6 м нужно 2,4 листа, по ширине 3 м — тоже 2,4. Округляя каждое направление до целых, получаем 3 × 3 = 9 листов, то есть 28 м² металла на 18 м² настила — больше трети уходит в обрезь.
- Вариант с раскроем: длинная сторона листа поперёк площадки. Пять листов 2500 × 1250 закрывают полосу 2,5 × 6,25 м — по длине с небольшим запасом. Оставшуюся полосу шириной 0,5 м набирают из одного листа, разрезанного вдоль на пять полос 500 × 1250 мм. Итого 6 листов, 18,75 м² металла, обрезь около 4 %.
- Масса настила — 18 м² × 20,9 кг/м², около 376 кг. Закупка по второму варианту — 6 листов, около 392 кг; по первому — 9 листов, около 588 кг.
Разница в треть стоимости металла получается только из-за раскладки. Её можно уменьшить ещё на стадии проекта: если шаг балок каркаса кратен размеру листа, стыки ложатся на балки и резки почти нет.
Крепление ПВЛ к каркасу
- Стыки листов располагают на балках или поперечинах каркаса, а не в пролёте;
- Сварка — прерывистыми швами по перемычкам в местах опирания. Сплошной шов на ПВЛ не нужен и приводит к короблению;
- Обрамление — кромку настила закрывают уголком или полосой, чтобы не было острых зубцов и лист не разлохмачивался при ударах;
- Болтовое крепление — прижимными планками, если настил должен сниматься для доступа к оборудованию;
- Уклон — на наружных площадках дополнительный уклон не нужен: вода уходит через ячейки.
Схема крепления влияет на несущую способность: по ТУ при свободном опирании предельные нагрузки вдвое ниже, чем при защемлённых концах, поэтому способ крепления указывают в проекте площадки.
Зачем точно знать массу ПВЛ
- Нагрузка на каркас. Собственный вес настила входит в постоянную нагрузку на балки площадки: для ПВЛ 508 это около 21 кг на квадратный метр, для 610 — 26 кг;
- Стоимость. Металл продают по тоннам, а площадь настила считают в квадратных метрах — пересчёт идёт через массу 1 м²;
- Доставка и разгрузка. Пачка из 20 листов ПВЛ 508 размером 1250 × 2500 мм весит около 1,3 т — это нужно учитывать при выборе транспорта и крана;
- Монтаж. Лист ПВЛ 510 размером 1250 × 2500 мм весит около 77 кг — его укладывают вдвоём или с подъёмным механизмом, а не в одиночку.
Безопасность настилов из ПВЛ
Ромбовидная ячейка с поднятыми кромками перемычек сама по себе даёт противоскользящую поверхность, поэтому ПВЛ широко применяют на лестницах и наружных площадках. При проектировании учитывают и ограничения: через ячейку могут провалиться мелкие инструменты и детали, поэтому над проходами и рабочими местами иногда добавляют сплошные бортовые элементы или сетку. Кромки настила обрамляют, а у ступеней лестниц переднюю кромку усиливают уголком, чтобы она не прогибалась под ногой.
Теоретическая и фактическая масса
Масса 1 м² в технических условиях — теоретическая, рассчитанная по номинальной толщине заготовки и геометрии ячейки. Фактический лист может отличаться по нескольким причинам:
- допуск на толщину заготовки — горячекатаный лист прокатывают с отклонениями по толщине, и лист из заготовки в плюсовом допуске тяжелее табличного;
- вытяжка — небольшие отклонения подачи и вытяжки за ход меняют число ячеек на метр;
- кромки — у листа есть неполные ячейки по краям и сплошные участки, которые табличная масса не учитывает;
- покрытие — цинк или краска добавляют массу сверх табличной.
Поэтому при отгрузке ПВЛ взвешивают, а для сметы и расчёта нагрузки на конструкцию используют теоретическую массу с небольшим запасом.
Чем заменить ПВЛ и когда не стоит
| Материал | Достоинства | Ограничения |
|---|---|---|
| ПВЛ | малый вес, сквозь ромбы уходят осадки и грязь, нога не скользит, метр стоит немного | через ячейки падают мелкие предметы, кромки после резки нужно обрамлять |
| Рифлёный лист | сплошной, ничего не проваливается, подходит для пола в помещениях и кузовов | тяжелее, на улице на нём стоит вода и образуется лёд |
| Решётчатый сварной настил | высокая несущая способность на больших пролётах, хорошая проходимость для света и воздуха | заметно дороже, изготавливается под размер |
Массу рифлёного листа для сравнения смотрите в статье о весе рифлёного листа. Для наружных площадок обслуживания, эстакад и лестниц чаще выбирают ПВЛ: он легче, а вода и снег на нём не задерживаются.
Как сравнивать предложения поставщиков
- сверяйте не только номер, но и документ, по которому сделан лист: ТУ 36.26.11-5-89 или ТУ изготовителя — у них разные массы и ячейки;
- уточняйте размер листа: 1000 × 2000, 1250 × 2500 или другой — цена за лист при разных размерах несравнима;
- переводите цену за тонну в цену за квадратный метр по массе 1 м²;
- проверяйте, входит ли в цену резка, и какая точность размеров нужна;
- для объектов с техническим надзором запрашивайте сертификат на партию.
Что указать в заказе
- номер листа: 406, 508 и т. д.;
- размер листа или размеры деталей настила по чертежу;
- количество в листах, квадратных метрах или тоннах;
- нужна ли резка в размер, обрамление, сварка в секции, цинкование или окраска;
- требования к документам на партию.
Миф: чем больше ПВЛ весит на квадратный метр, тем прочнее он при любом раскладе. Прочность настила определяют не только номер листа, но и ширина пролёта, вид нагрузки и способ крепления. По ТУ 36.26.11-5-89 тот же лист 508 при свободном опирании держит вдвое меньше, чем приваренный к опорам, а при сосредоточенной нагрузке — в 2,2 раза меньше, чем при равномерной. Поэтому правильно приваренный ПВЛ 508 может оказаться надёжнее свободно уложенного 510.
Частые вопросы
Что означают цифры в обозначении ПВЛ?
Первая — исходная толщина металла в миллиметрах, две следующие — подача, от которой зависит ширина перемычки. У 508 металл пятимиллиметровый, а подача восемь миллиметров.
Сколько весит лист ПВЛ 406?
Квадратный метр — около 15,7 кг, поэтому складской лист 1250 на 2500 мм тянет примерно на 49 кг.
Сколько весит квадратный метр ПВЛ 508?
Почти 21 кг (в ТУ — 20,9). Лист 1250 на 2500 мм — около 65 кг.
Какой ПВЛ выбрать для площадки обслуживания?
Для площадок и мостиков с проходом людей обычно применяют номера 406–508, при повышенной нагрузке — 510 и 600-й серии. Окончательный выбор делают по пролёту, нагрузке и способу крепления.
Из какой стали делают просечно-вытяжной лист?
По ТУ 36.26.11-5-89 — из углеродистой стали Ст3кп, Ст3пс или Ст3сп толщиной 4, 5 и 6 мм. По согласованию допускаются другие марки.
Влияет ли цинкование на вес ПВЛ?
Да, покрытие добавляет массу сверх табличной. У просечно-вытяжного листа большая площадь поверхности с учётом перемычек, поэтому прибавка заметнее, чем у сплошного листа той же массы.
Какая длина и ширина у листов ПВЛ?
Ширина по ТУ — от 500 до 1400 мм, длина — от 2 до 3,5 м. На складах чаще всего листы 1250 × 2500 мм.
Ячейка: просечно-вытяжной лист получают надсечкой и растяжкой стального листа Ст3, номер складывается из толщины заготовки и подачи — 406, 508, 610; по ТУ 36.26.11-5-89 масса 1 м² от 15,7 кг для 406 до 26,0 кг для 610, ширина листов от 500 до 1400 мм, длина 2–3,5 м; предельная нагрузка дана для сосредоточенной нагрузки при защемлённых концах, для равномерной её умножают на 2,2, при свободном опирании делят на 2; номера 306, 308, 408, 410 выпускают по ТУ изготовителей.
Практика МТМ: на складе в Санкт-Петербурге — лист просечно-вытяжной ПВЛ 306, 308, 406, 408, 410, 506, 508 и 510 размером 1250 × 2500 мм по ТУ 5262-001-57099372. Выполняем плазменную и лазерную резку в размер, сварку настилов и площадок, цинкование и порошковую покраску. Пришлите размеры настила или спецификацию — подберём номер листа и рассчитаем стоимость. Через форму на сайте или по телефону +7 (812) 409-45-58.
