Виды резьб: классификация, ГОСТы и таблица размеров

Резьба — это ключевой геометрический элемент, определяющий надежность любого разъемного соединения. От выбора типа резьбы зависит герметичность водогазопроводных труб и систем, виброустойчивость узлов машин и долговечность механизмов. Ошибка на этапе подбора профиля или шага почти всегда всплывает уже на монтаже — течью в резьбовом соединении, сорванной резьбой при затяжке или простоем оборудования на замену детали. В России стандартизация резьбовых соединений регламентируется жесткими нормами ГОСТ. В этом обзоре разберём основные типы резьб, их профили, стандарты, классы точности и способы подбора для задач снабжения и производства.

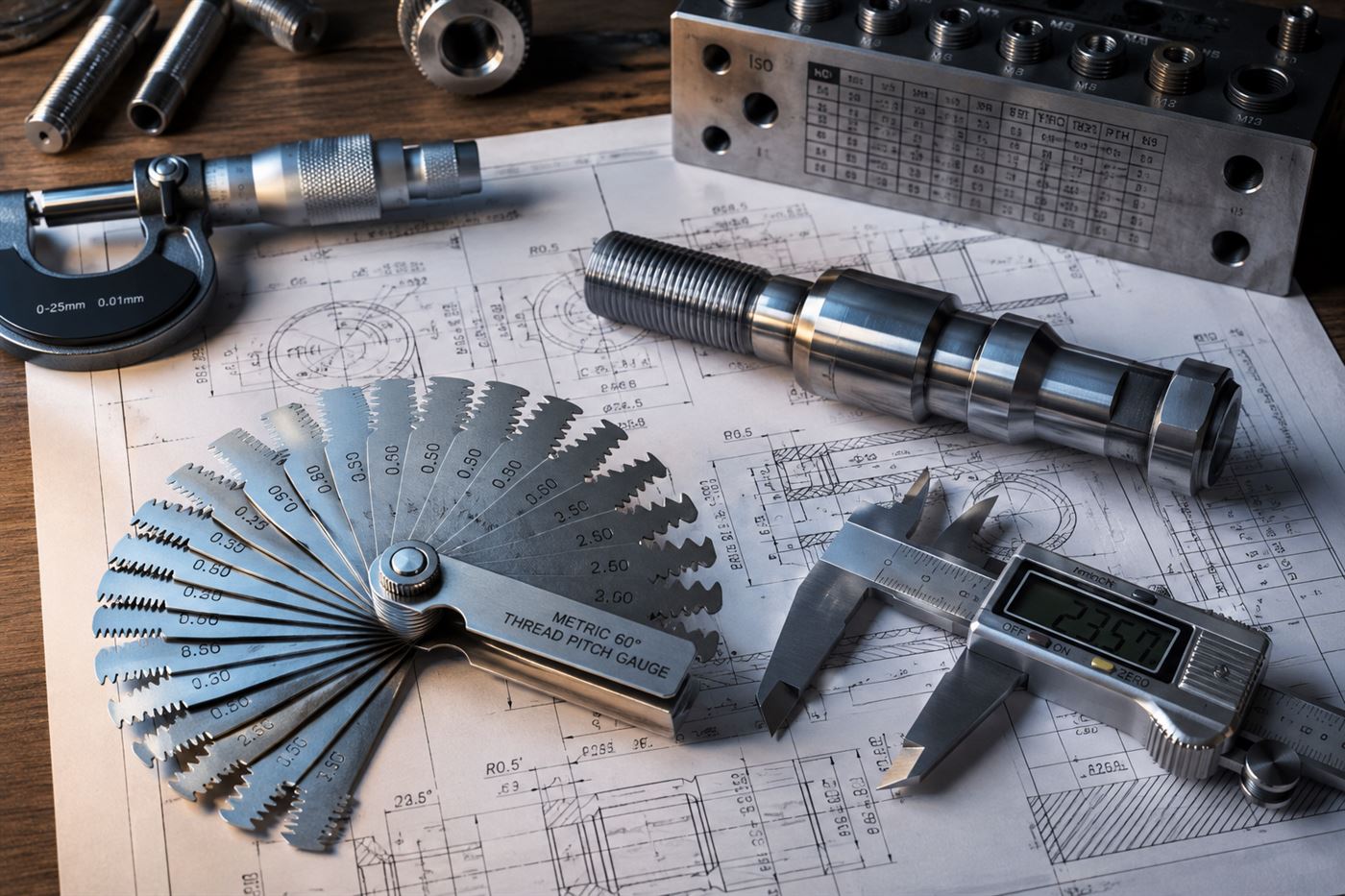

Основные параметры и классификация резьбовых соединений

Любая резьба характеризуется тремя ключевыми параметрами: наружным и внутренним диаметром, шагом (или числом ниток на дюйм) и углом профиля. От сочетания этих величин зависит, подойдёт ли соединение под конкретную задачу — от бытового водопровода до нагруженного узла станка. В машиностроении и трубопроводной арматуре чаще всего применяют четыре основных типа.

Метрическая резьба (М, ГОСТ 24705-2004)

Треугольный профиль с углом при вершине 60° — стандарт для машиностроения, крепежа и большинства разъёмных соединений в металлоконструкциях. Обозначается буквой «М» с указанием номинального диаметра в мм, например М12, М20. Бывает крупного и мелкого шага: крупный шаг (например, М12×1,75) применяют в стандартном крепеже, мелкий (М12×1,25 или М12×1) — там, где важна виброустойчивость соединения, например во фланцевых узлах и корпусах редукторов.

Трубная цилиндрическая резьба (G, ГОСТ 6357-81)

Профиль Витворта с углом 55° и скруглёнными вершинами витков, что снижает концентрацию напряжений и повышает герметичность соединения без дополнительного уплотнения. Применяется в инженерных сетях, водогазопроводной арматуре, фитингах, на муфтах и радиаторных подключениях — везде, где соединение периодически разбирают для обслуживания.

Трубная коническая резьба (R/Rc, ГОСТ 6211-81)

Конусность 1:16 обеспечивает самогерметизацию соединения по мере затяжки — резьба «расклинивается» и не требует дополнительного уплотнителя при невысоком давлении. Используется там, где важна абсолютная герметичность: газопроводы, компрессорные линии, магистрали с повышенным рабочим давлением, где недопустимы даже минимальные протечки.

Специальные виды резьбы: трапецеидальная и упорная

Применяются не для герметичных соединений, а для передачи движения и нагрузки — ходовые винты станков, домкраты, прессовое и подъёмное оборудование. Трапецеидальный и упорный профиль выдерживает значительно большие осевые нагрузки, чем метрическая или трубная резьба, и хуже подходит для герметизации, зато обеспечивает плавную и предсказуемую передачу усилия.

Классы точности и материалы резьбовых деталей

Помимо профиля и шага, на надёжность соединения напрямую влияет класс точности резьбы — допуск на отклонение от номинального размера. Для метрической резьбы это, например, 6g для наружной (болт, шпилька) и 6H для внутренней (гайка, отверстие) — стандартное сочетание для большинства промышленных задач. Более точные классы (4g/4H, 5g6g) применяют в прецизионных узлах, где важна минимальная люфтовая посадка, а грубые (8g/7H) — там, где резьба может быть загрязнена или деформирована при монтаже, например на строительных площадках.

Материал заготовки тоже имеет значение при нарезке: углеродистая сталь хорошо держит крупный шаг и стандартные нагрузки, нержавеющая сталь требует более медленной подачи и острого инструмента из-за склонности к наклёпу, а латунь и цветные сплавы позволяют нарезать более тонкий и чистый профиль, что востребовано в арматуростроении и приборных соединениях.

Таблица соответствия дюймовых размеров трубной резьбы

Ниже — таблица перевода условного прохода (Ду) и дюймовых обозначений трубной цилиндрической резьбы (ГОСТ 6357-81) в миллиметры, с указанием шага резьбы:

Технические особенности и типичные ошибки при выборе резьбы

Главная ошибка при закупке — путаница между наружным диаметром трубы и условным проходом (Ду) в дюймовой системе. Если метрическая резьба интуитивно понятна — цифра в обозначении и есть номинальный диаметр в мм, — то с трубной резьбой так не работает. «Полдюйма» — это не 12,7 мм, как может показаться при прямом переводе дюйма в миллиметры (1" = 25,4 мм), а условное обозначение, исторически привязанное к внутреннему сечению трубы, а не к диаметру самой резьбы.

Ещё одна частая проблема — смешивание цилиндрической (G) и конической (R/Rc) резьбы в одном соединении. Внешне они похожи, но цилиндрическая не обеспечивает герметичность без пакли или ФУМ-ленты, а коническая герметизируется самой геометрией. Использование не того профиля на арматуре высокого давления — прямой риск протечки.

Третья по частоте ошибка — заказ детали без указания класса точности и материала заготовки. Один и тот же номинальный размер резьбы у разных производителей может иметь разный допуск, из-за чего деталь физически не накручивается на ответную часть или, наоборот, «болтается» и быстро срывается под нагрузкой. Чем сложнее узел — тем важнее указывать полный набор параметров в заявке, а не только диаметр в дюймах или миллиметрах.

При заказе нестандартных деталей — переходников, штуцеров, ходовых винтов — важно сразу указывать не только диаметр, но и тип резьбы, шаг и класс точности: без этого правильно нарезать профиль невозможно.

Комплексная обработка резьбовых соединений от МТМ

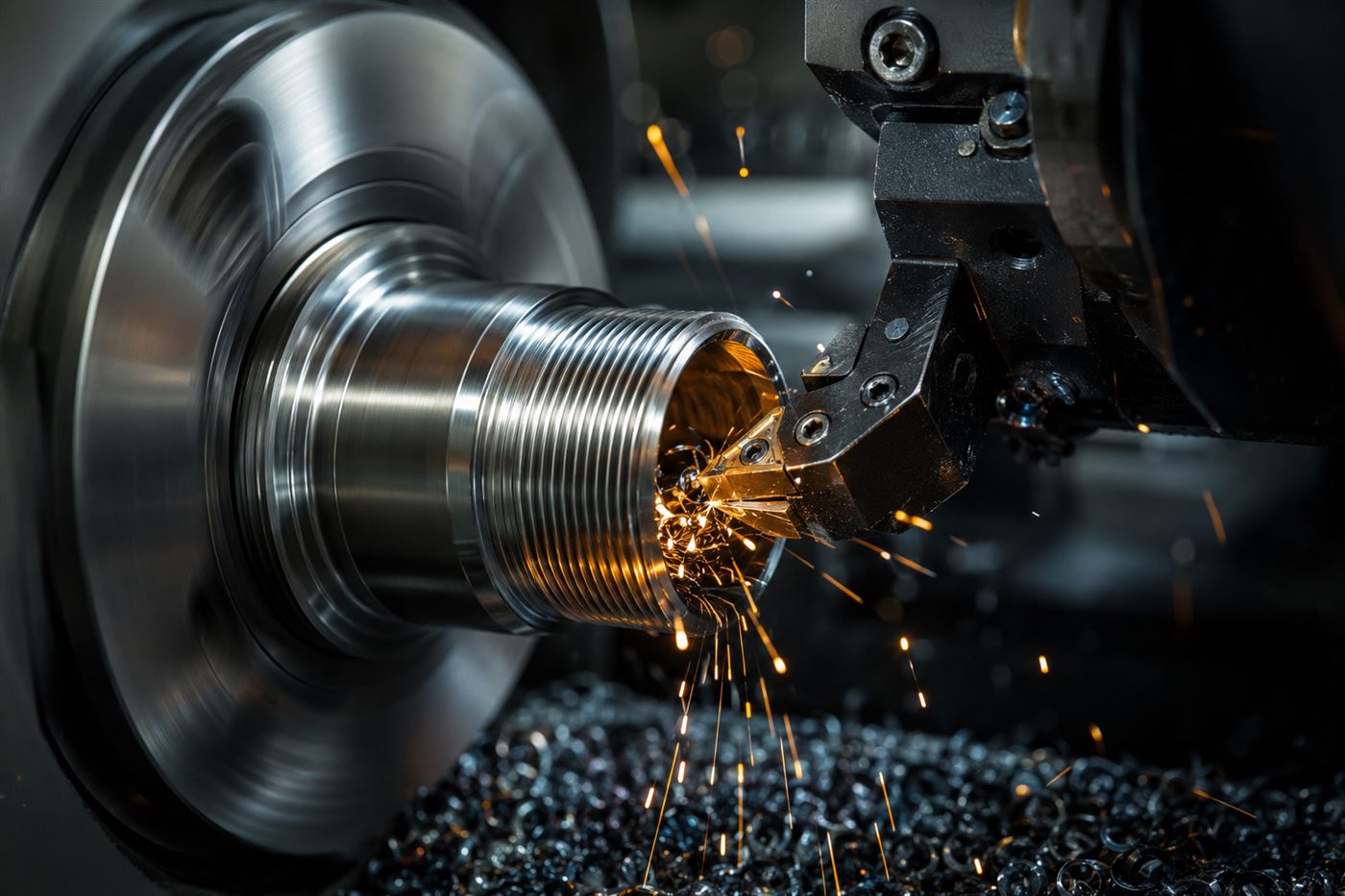

Для производства или монтажа инженерных сетей недостаточно просто купить трубы или прокат со склада. Зачастую требуется специфическая металлообработка: нарезка резьбы по чертежам, создание конических соединений для систем высокого давления или накатка резьбы для повышения прочности соединения.

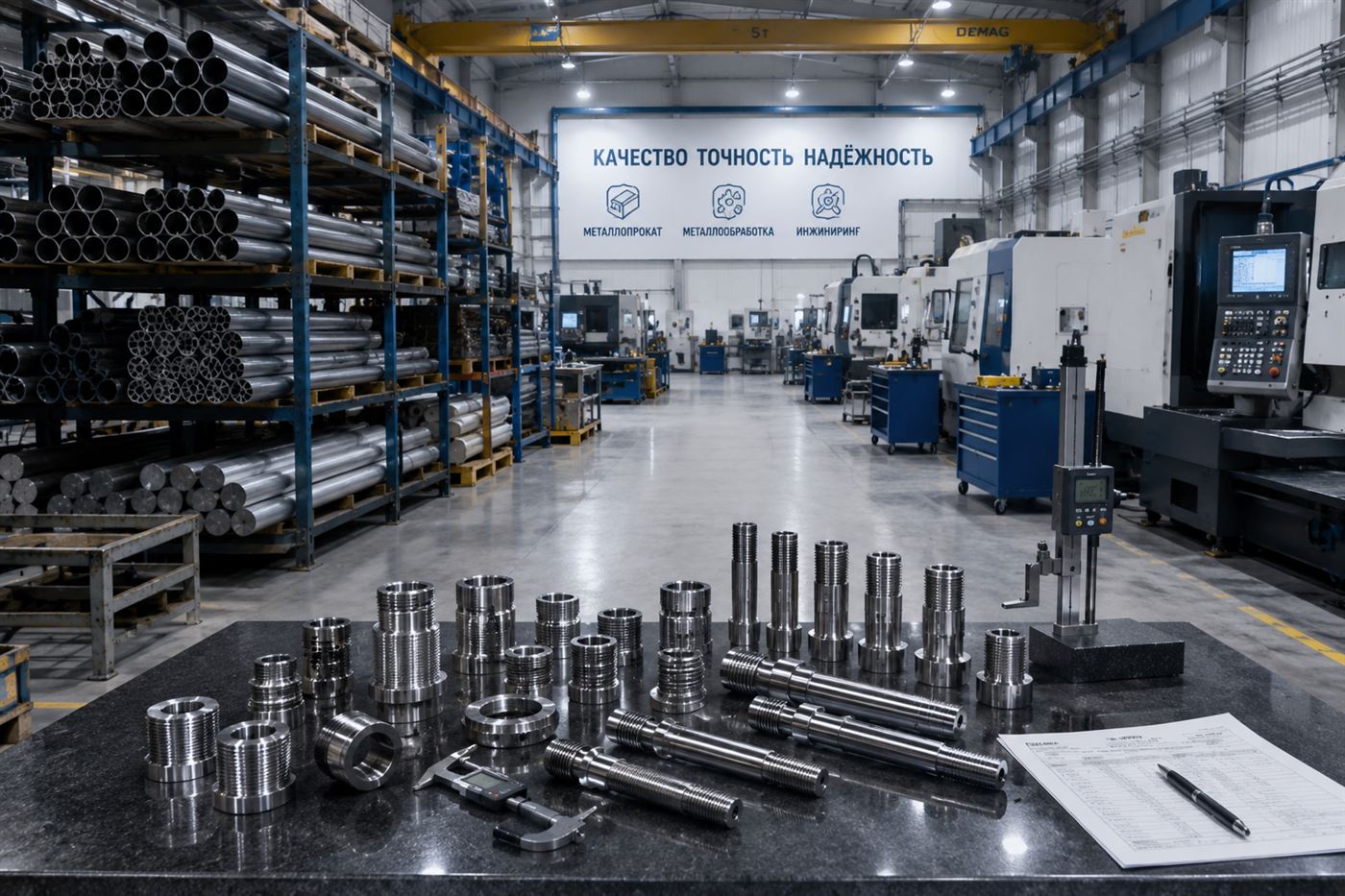

Компания МТМ располагает собственным парком станков для профессиональной токарно-фрезерной обработки и нарезки резьбы — мы не просто отгружаем со склада водогазопроводные трубы, а доводим заготовку до состояния готовой детали. Наши инженеры выполнят нарезку любого профиля — от стандартной метрической резьбы до сложных ходовых винтов и конических соединений, с соблюдением заданного класса точности и по чертежу заказчика.

Мы работаем с углеродистой и нержавеющей сталью, латунью и другими цветными сплавами, подбираем режимы обработки под конкретный материал заготовки, чтобы профиль получался чистым и точным без сорванных ниток и наклёпа. При необходимости выполняем накатку резьбы для повышения прочности соединения на ответственных узлах.

Такой подход — это комплексное снабжение: вы получаете не разрозненные позиции металлопроката, а обработку под ключ, от подбора сортамента до чистовой нарезки резьбы в размер, с соблюдением требований ГОСТ и чертежа заказчика. Это особенно важно при плановых поставках для производства, где важна не разовая закупка, а стабильное качество партии от партии к партии.
