Переходом называют деталь, которая сводит в одну линию трубы двух разных диаметров. Он стоит на патрубках насосов, перед клапанами и расходомерами, в местах, где магистраль сужается к отдельному потребителю. Ошибок при заказе таких деталей меньше, чем кажется, но все они дорогие: приходит концентрический вместо эксцентрического, деталь под другой ряд диаметров или со стенкой тоньше трубы. Разберём, как выбрать тип перехода под схему трубопровода, как не перепутать два ряда диаметров, что требует стандарт от стенки конуса, сколько весят и какой длины типовые переходы, и как правильно записать позицию в спецификацию.
Какой документ нужен и что в нём главное
Для бесшовных стальных переходов под приварку основной документ — ГОСТ 17378-2001. Он охватывает детали из углеродистых и низколегированных марок и задаёт их форму и размеры. Всё остальное — где такие детали допустимо применять, какие требования к металлу, как их принимают — вынесено в общий для этой группы ГОСТ 17380-2001. Внутри самого ГОСТ 17378 жёстко обязательны размеры, требования к толщине стенки и к радиусам перехода конуса в цилиндр, а также ссылка на технические условия. Если нужен размер, которого нет в таблицах, стандарт разрешает изготовить его по договорённости с заводом.
Два типа: соосный и со смещением

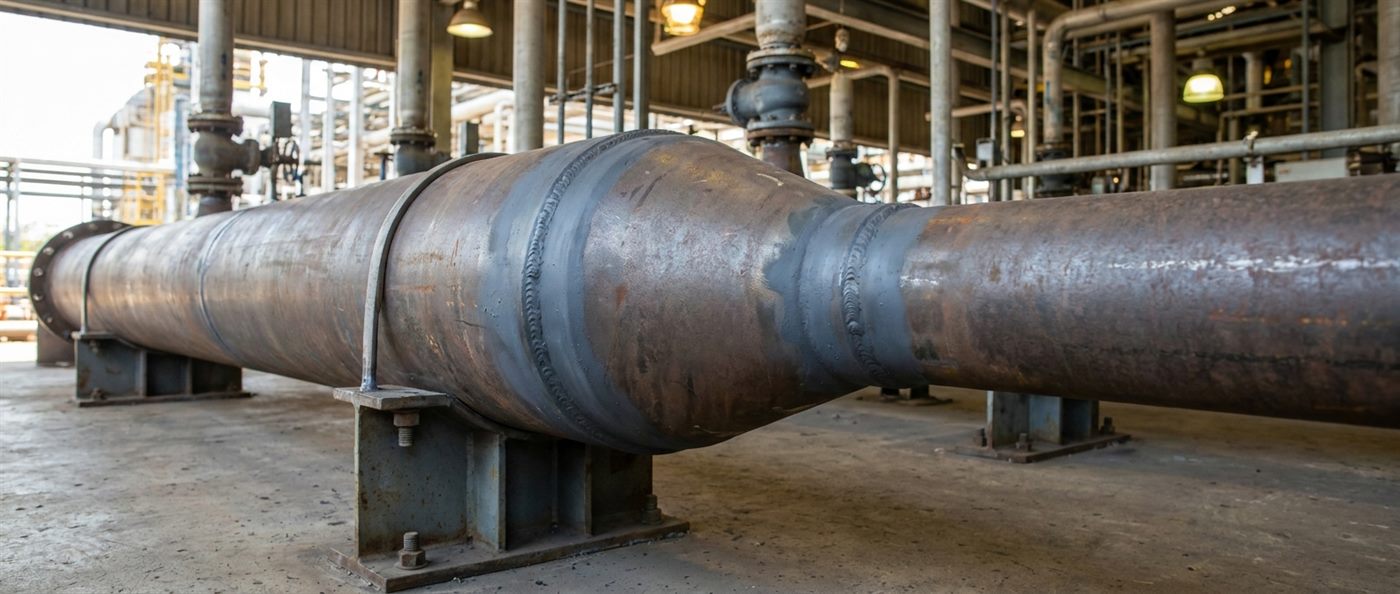

Переходы бывают двух видов. У концентрического (буква К) обе трубы остаются на одной оси, конус симметричен. У эксцентрического (буква Э) ось меньшего конца сдвинута, а одна сторона детали идёт прямой линией — как продолжение образующей трубы.
| Ситуация на трубопроводе | Какой переход ставят | Почему |
|---|---|---|
| Вертикальный стояк, напорная линия после насоса | концентрический | ось трубы сохраняется, поток распределяется симметрично |
| Всасывающий патрубок центробежного насоса на горизонтальной линии | эксцентрический, ровной стороной вверх | под верхней стенкой не остаётся кармана, где копится воздух |
| Горизонтальная линия, которую нужно полностью сливать | эксцентрический, ровной стороной вниз | по низу трубы нет порога, жидкость и конденсат уходят без остатка |
| Трубопровод на эстакаде с общей отметкой низа труб | эксцентрический, ровной стороной вниз | трубы разного диаметра лежат на опорах на одном уровне |
Воздушный карман перед насосом — частая причина шумной работы и износа рабочего колеса. Пузырь газа, попадающий во всасывание, вызывает срыв подачи и кавитацию, а концентрический переход на горизонтальной линии такой карман как раз и создаёт.
Исполнение 1 и исполнение 2: два ряда диаметров
Как и отводы, тройники и заглушки этой же серии стандартов, переходы делают под два разных ряда труб.
| Признак | Исполнение 1 | Исполнение 2 |
|---|---|---|
| Типичные диаметры | дробные значения, например 48,3 мм, 60,3 мм, 88,9 мм | целые значения, привычные для российских труб: 57 мм, 89 мм, 108 мм, 159 мм |
| Наибольший диаметр в таблицах | — | 530 мм |
| Как видно по обозначению | после буквы типа стоит цифра 1 | цифры исполнения нет |
Разница между рядами в несколько миллиметров, и визуально детали похожи. Но переход на 88,9 мм к трубе 89 мм ещё подойдёт, а на 60,3 мм к трубе 57 мм — уже нет: смещение кромок в стыке будет больше допустимого. Поэтому в заявке всегда пишут фактический наружный диаметр, а не условный проход.
Что стандарт требует от стенки и радиусов
- Стенка конуса не тоньше трубы. Ближе к узкому концу, пока диаметр сечения не превышает 1,1 от диаметра меньшего конца, толщина должна быть не меньше стенки узкого патрубка. На остальной длине — не меньше стенки широкого патрубка. Обжатие при изготовлении не должно утонять металл ниже этих значений;
- Плавный переход конуса в цилиндр. Для исполнения 1 радиусы скругления заданы долями диаметров: у концентрических — не менее четырёх десятых соответствующего диаметра, у эксцентрических — не менее трёх десятых. Для исполнения 2 радиусы назначает завод в своей конструкторской документации под принятую технологию;
- Нестандартные размеры делают по согласованию с изготовителем.
Длина и масса типовых переходов
Длина L — расстояние от торца до торца. Ниже — позиции исполнения 2, взятые из таблицы ГОСТ 17378-2001 целиком, с массой для углеродистой стали.
| Переход | Масса | Длина |
|---|---|---|
| с 57 мм, стенка 3, на 45 мм, стенка 2,5 | 0,2 кг | 45 мм |
| с 89 мм, стенка 3,5, на 76 мм, стенка 3 | 0,5 кг | 55 мм |
| с 89 мм, стенка 6, на 57 мм, стенка 4 | 0,9 кг | 75 мм |
| с 108 мм, стенка 4, на 76 мм, стенка 3,5 | 0,9 кг | 80 мм |
| с 114 мм, стенка 4, на 76 мм, стенка 3,5 | 1,0 кг | 80 мм |
| с 133 мм, стенка 5, на 108 мм, стенка 4 | 1,3 кг | 80 мм |
| с 133 мм, стенка 6, на 89 мм, стенка 5 | 1,9 кг | 100 мм |
| с 273 мм, стенка 12, на 168 мм, стенка 10 | 14 кг | 180 мм |
| с 377 мм, стенка 20, на 219 мм, стенка 12 | 35 кг | 220 мм |
Сравнение строк показывает простое правило: при одном и том же широком конце переход тем длиннее, чем сильнее сужение. С 89 мм на 76 мм хватает 55 мм длины, а для сужения до 57 мм нужно уже 75 мм. С 133 мм до 108 мм — 80 мм, до 89 мм — 100 мм. Слишком крутой конус увеличил бы местное сопротивление потоку и напряжения в металле.
Для толстостенных деталей стандарт даёт, например, такие массы: переход со 159 мм (стенка 8) на 89 мм (стенка 6) — около 3,9 кг, со 168 мм на тот же 89 мм — около 4,1 кг, с 219 мм (стенка 12) на 133 мм (стенка 8) — около 8,8 кг, с 273 мм на 114 мм — 10 кг, с 325 мм (стенка 14) на 168 мм (стенка 8) — 18 кг.
Как записать переход в спецификацию
Обозначение собирается из нескольких полей, и порядок у них всегда одинаковый.
| Поле | Что пишут | Когда указывают |
|---|---|---|
| Буква П | признак детали для поднадзорного трубопровода | только если объект под техническим надзором |
| Тип | К — концентрический, Э — эксцентрический | всегда |
| Цифра 1 | номер исполнения | только для исполнения 1 |
| Широкий конец | наружный диаметр и стенка через знак умножения | всегда, первым из размеров |
| Узкий конец | наружный диаметр и стенка | всегда, вторым |
| Марка стали | например 09Г2С | если сталь отличается от стали 20 |
| Стандарт | ГОСТ 17378-2001 | всегда |
Пример по этой схеме: «Переход Э-76×3-45×2,5 ГОСТ 17378-2001» — эксцентрическая деталь исполнения 2 с широким концом 76 мм при стенке 3 мм и узким 45 мм при стенке 2,5 мм из стали 20. Если та же деталь нужна из 09Г2С на поднадзорный объект, в начало добавляют «П», а марку пишут после размеров.
Бесшовный, штампосварной, оцинкованный
| Вид | Как получают | Где уместен |
|---|---|---|
| Бесшовный по ГОСТ 17378 | обжимом или раздачей отрезка бесшовной трубы | технологические линии, тепловые сети, поднадзорные трубопроводы |
| Штампосварной | штамповкой из листа с продольным швом | крупные диаметры, где бесшовной детали нет или она слишком дорога |
| Оцинкованный | стальная деталь с цинковым покрытием | водопроводы и сети, где важна защита от коррозии; после сварки зону шва защищают заново |
Подбор по шагам
- Запишите наружный диаметр и стенку обеих труб;
- По ряду диаметров определите исполнение — 1 или 2;
- Выберите тип по схеме: соосный для стояков и напорных участков, со смещением — для горизонтальных линий и всасывания насосов;
- Для эксцентрического перехода отметьте на схеме, где должна быть ровная сторона — сверху или снизу;
- Укажите марку стали и нужны ли документы для поднадзорного объекта;
- Если нужного сочетания диаметров нет — обсудите изготовление по согласованию или два последовательных перехода через промежуточный размер.
Остальные детали узла выбирают по тем же принципам — об этом статьи о тройниках ГОСТ 17376 и о диаметрах отводов.
Монтаж: на что смотреть
- Ориентация. Эксцентрическую деталь легко вварить, повернув на 180°, — и воздушный карман появится там, где его хотели избежать. Ровную сторону отмечают мелом до прихватки;
- Стык со стенками разной толщины. Если стенка детали и трубы заметно различаются, кромку более толстой обрабатывают до плавного перехода;
- Прямой участок перед насосом. Производители насосов обычно рекомендуют прямой участок трубы перед всасывающим патрубком; переход и отводы вплотную к насосу ухудшают поток на входе;
- Оцинкованные детали после сварки защищают в зоне шва, где цинк выгорел.
Миф: концентрический и эксцентрический переходы взаимозаменяемы — главное, чтобы совпали диаметры. Диаметры у них действительно одинаковые, но работают детали по-разному. Соосный конус на горизонтальном всасывании насоса оставляет под верхней стенкой карман, в котором собирается воздух, и насос начинает работать рывками, с кавитацией. Поэтому на таких участках ставят деталь со смещением и указывают на схеме, в какую сторону обращена её ровная образующая.
Частые вопросы
Чем отличается концентрический переход от эксцентрического?
У концентрического обе трубы остаются на одной оси. У эксцентрического ось узкого конца смещена, а одна сторона прямая — её используют, чтобы не было воздушного кармана или порога для стока.
Как правильно поставить эксцентрический переход на насос?
На горизонтальном всасывании — ровной стороной вверх. Так под верхней стенкой трубы не остаётся места, где может скопиться воздух.
Какая длина у перехода 133 × 6 – 89 × 5?
По таблице ГОСТ 17378-2001 длина 100 мм, масса около 1,9 кг.
Что значит буква «П» перед типом перехода?
Это признак детали для трубопровода, который находится под техническим надзором. К таким деталям предъявляют повышенные требования к контролю и документам.
Может ли стенка конуса быть тоньше трубы?
Нет. Стандарт требует, чтобы у узкого конца стенка была не тоньше узкого патрубка, а на остальной длине — не тоньше широкого.
Можно ли заказать переход нестандартного размера?
Да, ГОСТ 17378-2001 разрешает выпуск других размеров по договорённости между заказчиком и заводом.
Переход: бесшовную деталь для сужения трубопровода выбирают по ГОСТ 17378-2001 — соосную (К) для стояков и напорных линий или со смещением (Э) для горизонтальных участков и всасывания насосов; исполнение 1 рассчитано на дробный ряд диаметров вроде 60,3 и 88,9 мм, исполнение 2 — на привычные 57, 89, 108 мм и выше; стенка конуса не может быть тоньше присоединяемых труб; чем сильнее сужение, тем длиннее деталь — с 89 мм на 76 мм хватает 55 мм, на 57 мм нужно 75 мм; в спецификации сначала пишут широкий конец, затем узкий, марку стали и букву «П» для поднадзорных объектов.
