Цены на гибку труб
Итоговая цена зависит от материала, диаметра и стенки, радиуса, числа гибов на изделии и размера партии. На серию от нескольких десятков одинаковых деталей цена гиба снижается: наладка станка распределяется на весь тираж. Точную стоимость считаем по чертежу в течение рабочего дня.
Почему выгодно заказать у МТМ
Что гнём
| Труба | Размеры | Способ | Типовые изделия |
|---|---|---|---|

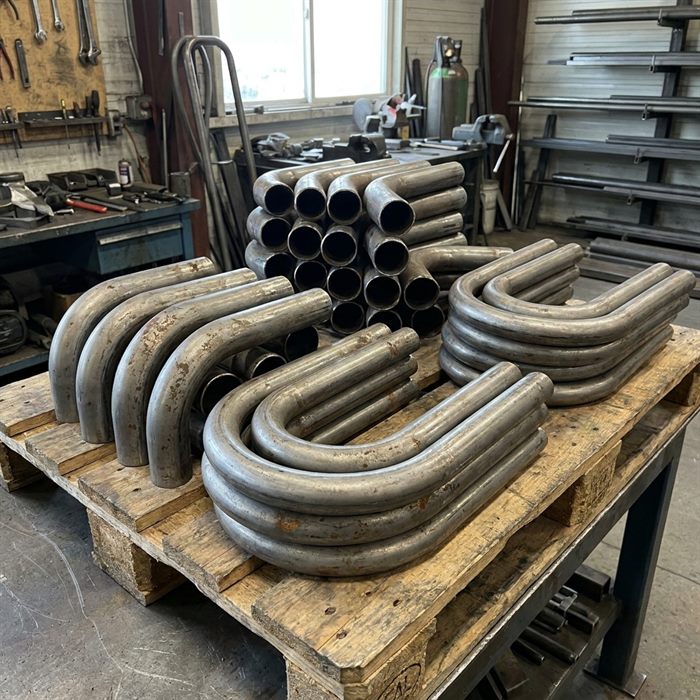

| Стальная водогазопроводная и электросварная | Ø 10–76 мм | намотка на ролик, вальцовка | отводы, змеевики, поручни, рамы, ограждения |

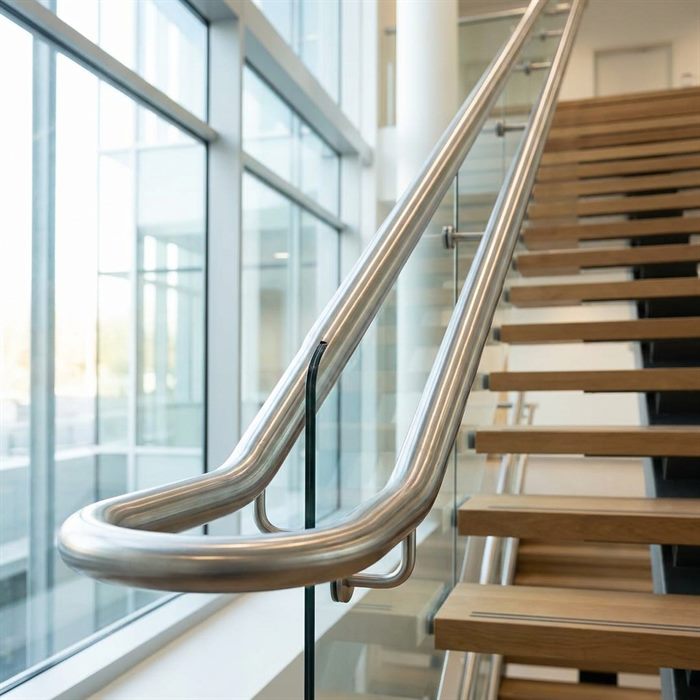

| Нержавеющая AISI 304, 12Х18Н10Т | Ø 10–76 мм | намотка на ролик | поручни, перила, пищевые и технологические линии |

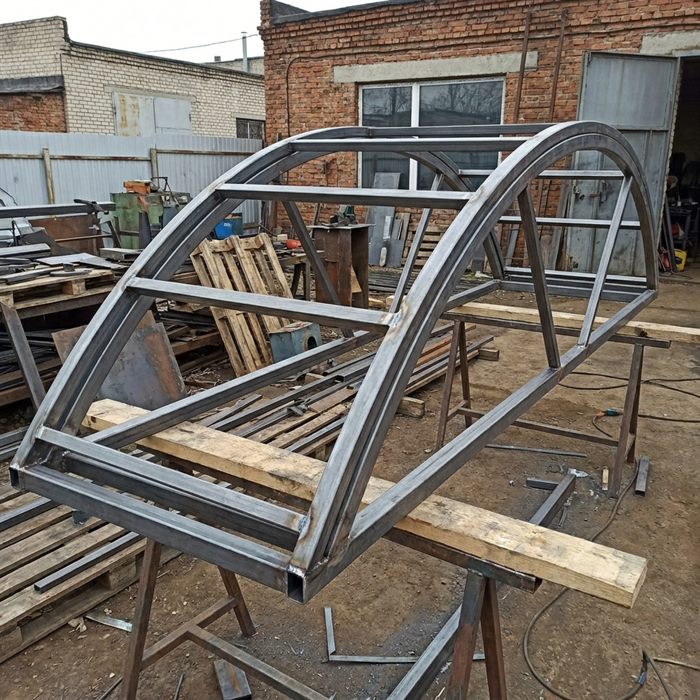

| Профильная квадратная и прямоугольная | до 60 × 60 мм | вальцовка по радиусу | арки навесов, козырьки, каркасы, дуги |
| Алюминиевая | Ø 10–60 мм | намотка, вальцовка | рамы, каркасы оборудования, рейлинги |

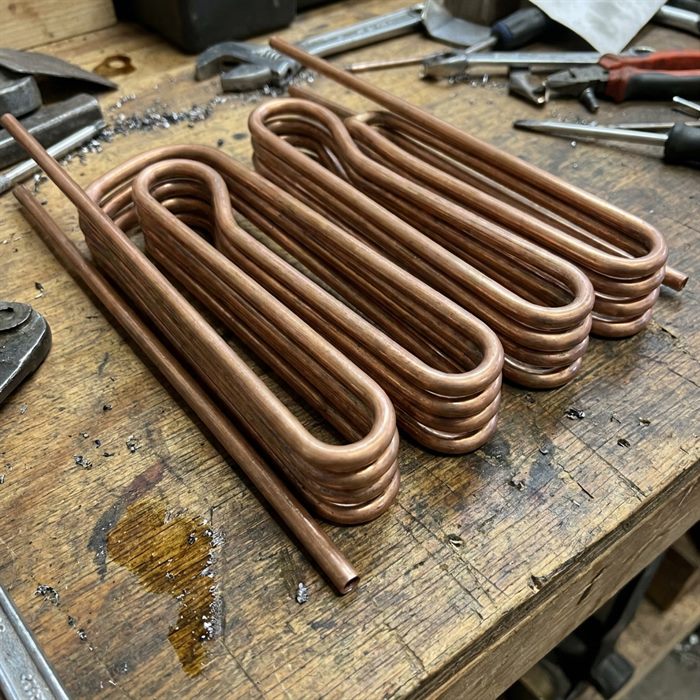

| Медная | Ø 10–42 мм | намотка с оправкой | теплообменники, трубопроводы, змеевики |
Если ваша труба выходит за эти размеры, пришлите параметры — подскажем, можно ли сделать гиб на имеющемся оборудовании или нужен другой способ.
Способы гибки и когда какой нужен

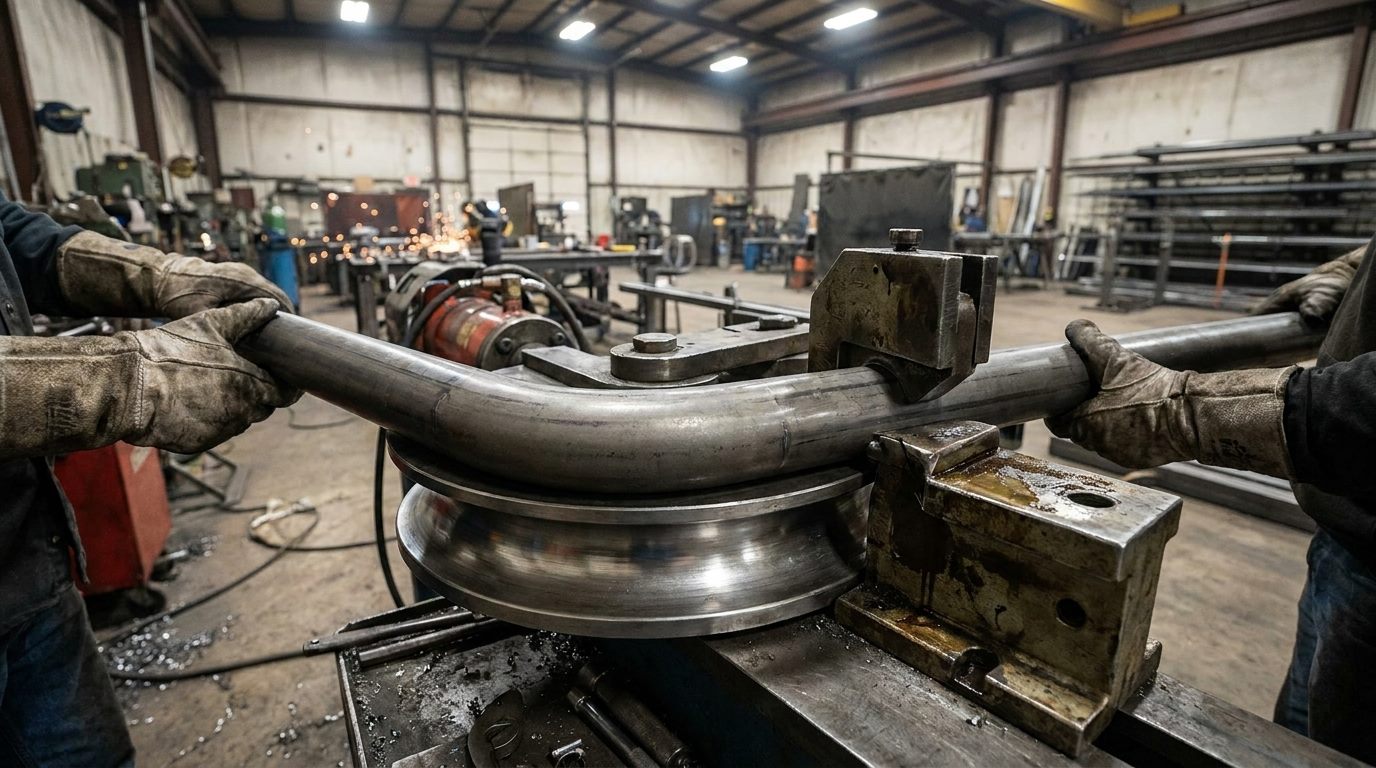

- Намотка на ролик (гибка обкаткой) — трубу зажимают и наматывают на гибочный ролик заданного радиуса. Даёт точный угол и повторяемость, подходит для отводов, поручней, рам и серийных деталей с фиксированным радиусом;
- Гибка с оправкой внутри трубы — оправка поддерживает стенку изнутри и не даёт ей сплющиться. Нужна для тонкостенных труб, меди и малых радиусов, когда овальность и складки недопустимы;
- Вальцовка на трёхвалковом станке — трубу или профиль многократно прокатывают между тремя валками, постепенно увеличивая кривизну. Так получают большие радиусы, арки, дуги и кольца, в том числе из профильной трубы;
- Гибка с нагревом — применяется для толстостенных труб большого диаметра; для тонкостенных и нержавеющих труб в большинстве задач не нужна.
Что происходит с трубой при гибке
При изгибе наружная стенка растягивается и становится тоньше, внутренняя сжимается и утолщается, а сечение стремится стать овальным. Чем меньше радиус относительно диаметра, тем сильнее эти эффекты. Для оценки утонения наружной стенки удобно приближение: её толщина уменьшается примерно в отношении R / (R + D/2), где R — радиус гиба по оси, D — наружный диаметр. Например, при радиусе в два диаметра стенка снаружи становится тоньше примерно на пятую часть, при радиусе в четыре диаметра — примерно на десятую.
Отсюда практические правила, которые мы учитываем при подготовке заказа:
- Минимальный радиус зависит от стенки. Толстостенную трубу можно гнуть круче, тонкостенную — только с оправкой или на большем радиусе, иначе внутренняя сторона пойдёт складками;
- Для трубопроводов под давлением радиус и утонение задаёт проект: стенка после гибки должна остаться не тоньше расчётной, а овальность — в пределах допуска;
- Сварная труба гнётся швом в нейтральную зону — сбоку от плоскости гиба, чтобы шов не попал на растянутую или сжатую сторону;
- Профильная труба при вальцовке может «пузырить» боковые стенки: радиус для неё назначают больше, чем для круглой того же размера;
- После гибки металл немного распружинивает: угол компенсируем перегибом и проверяем по шаблону.
Допуски и контроль

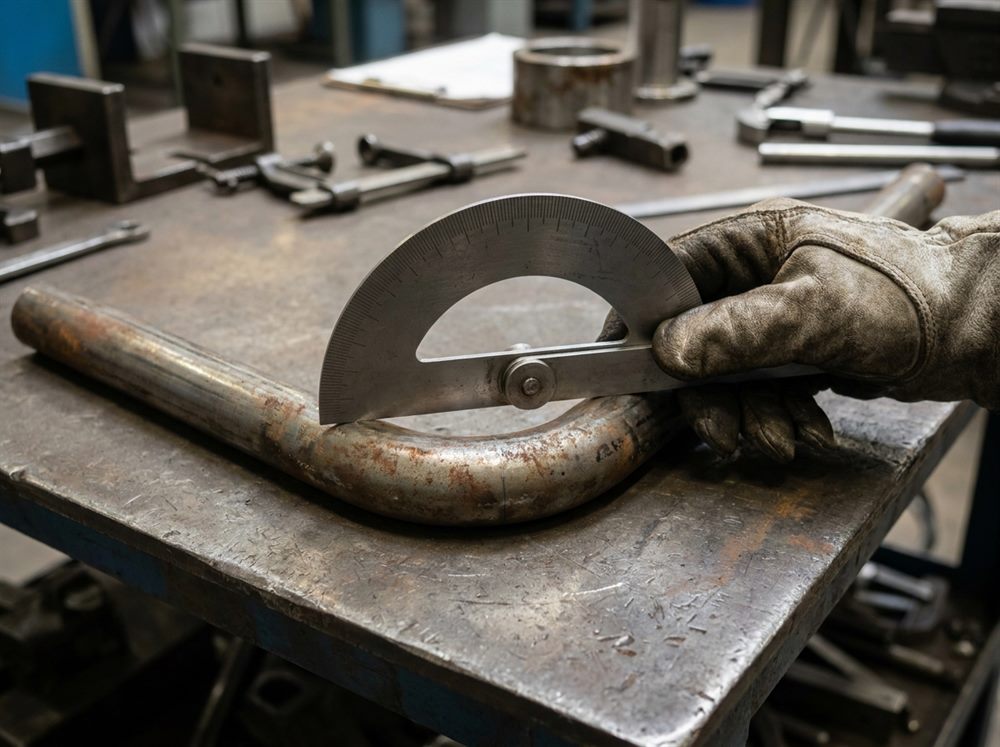

Каждое изделие проверяем по чертежу: угол — угломером или шаблоном, радиус — шаблоном, длины прямых участков и общую геометрию — рулеткой и на разметочном столе, овальность — штангенциркулем в зоне гиба. Для серийных деталей первую деталь сверяем с чертежом и согласуем с заказчиком перед запуском партии. Если в чертеже указаны допуски на овальность и утонение стенки, контролируем их отдельно и указываем результаты в документах на партию.
Наши работы
Частые вопросы
Практика МТМ: гибку часто заказывают вместе с другими операциями — резкой металла, сварочными работами, сверлением и порошковой покраской. Трубы для заказа — стальная, профильная, нержавеющая, алюминиевая и медная — со склада. Для листовых деталей есть отдельная услуга гибки листового металла, для больших радиусов и обечаек — вальцовка. Отправить чертёж на расчёт можно через форму на сайте или по телефону +7 (812) 409-45-58.
