Шкивы по чертежу — клиноременные, плоскоременные, ступенчатые

Изготовим по вашему чертежу или образцу — чугун, сталь, алюминий. Точение на своих станках, отгрузка со склада в Санкт-Петербурге.

Обратный звонок

Оставьте номер — перезвоним и уточним детали заказа

Изготовление шкивов на заказ

Шкив передаёт вращение через ремень или трос, устанавливается на вал двигателя или рабочего узла. От формы канавки зависит тип передачи: клиновая канавка — для клиновых ремней, плоский обод — для плоскоременной передачи.

Изготавливаем шкивы по чертежу заказчика или образцу — от единичной детали до серийного производства.

Мы изготавливаем:

01 Клиноременные, профили Y–E (ГОСТ 20889-88)

02 Узкие клиновые SPZ–SPC (ГОСТ Р 50641-94)

03 Плоскоременные

04 Ступенчатые — для смены передаточного числа

Материал подбираем под окружную скорость: серый чугун СЧ15–СЧ18 — до 25 м/с, СЧ20–СЧ25 — до 35 м/с, сварная сталь — до 60 м/с, алюминиевые сплавы — до 100 м/с в лёгких высокоскоростных приводах. Стоимость — по запросу, после проверки чертежа или образца.

Как мы изготавливаем шкивы

1. Заявка−

Присылаете чертёж или образец: диаметр, профиль канавки, посадочное отверстие. Если чертежа нет — поможем его разработать.

2. Расчёт стоимости+

Проверяем материал, диаметр, число канавок, объём партии — фиксируем цену и срок.

3. Заготовка+

Прокат или литая заготовка со склада, обточка обода и ступицы с припуском.

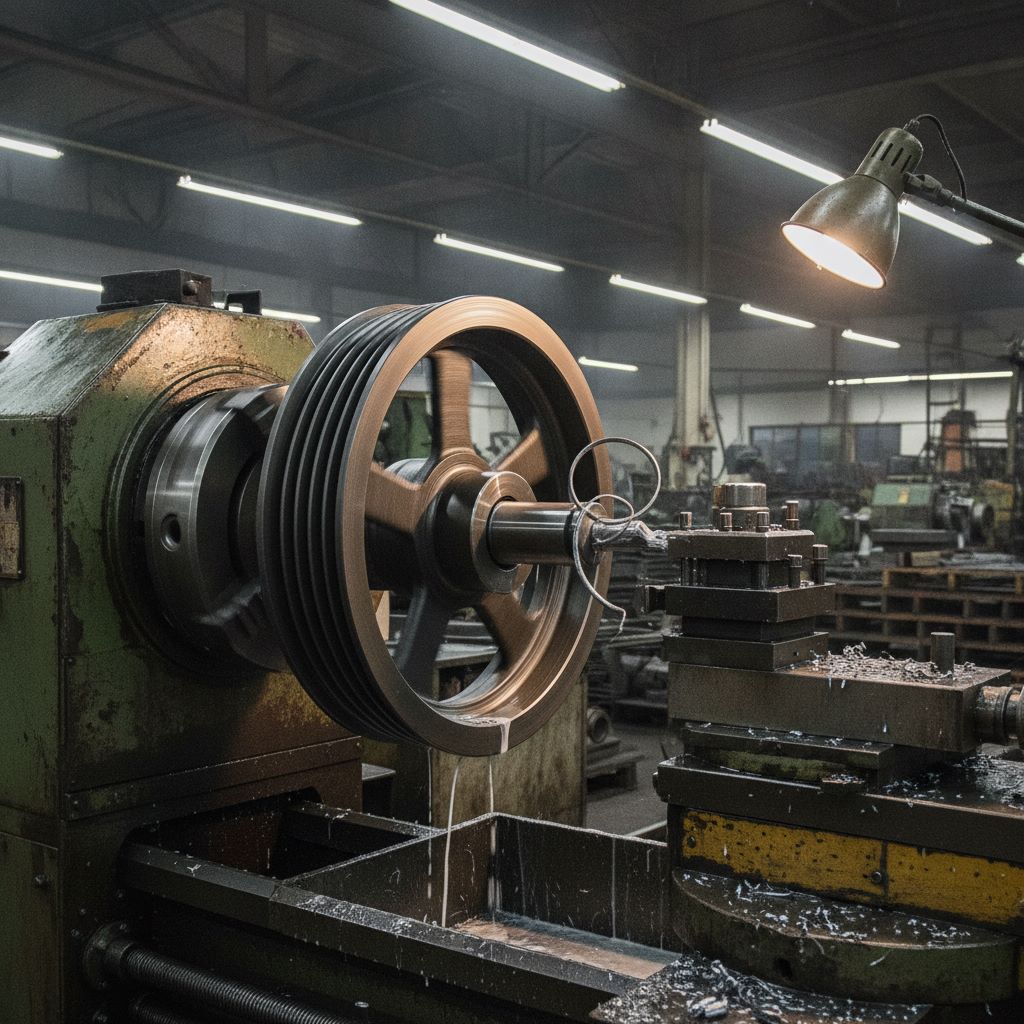

4. Проточка канавок+

Нарезка канавок под заданный профиль ремня, растачивание посадочного отверстия под вал.

5. Балансировка+

Для высокоскоростных приводов — динамическая балансировка, чтобы исключить вибрацию.

6. Контроль и отгрузка+

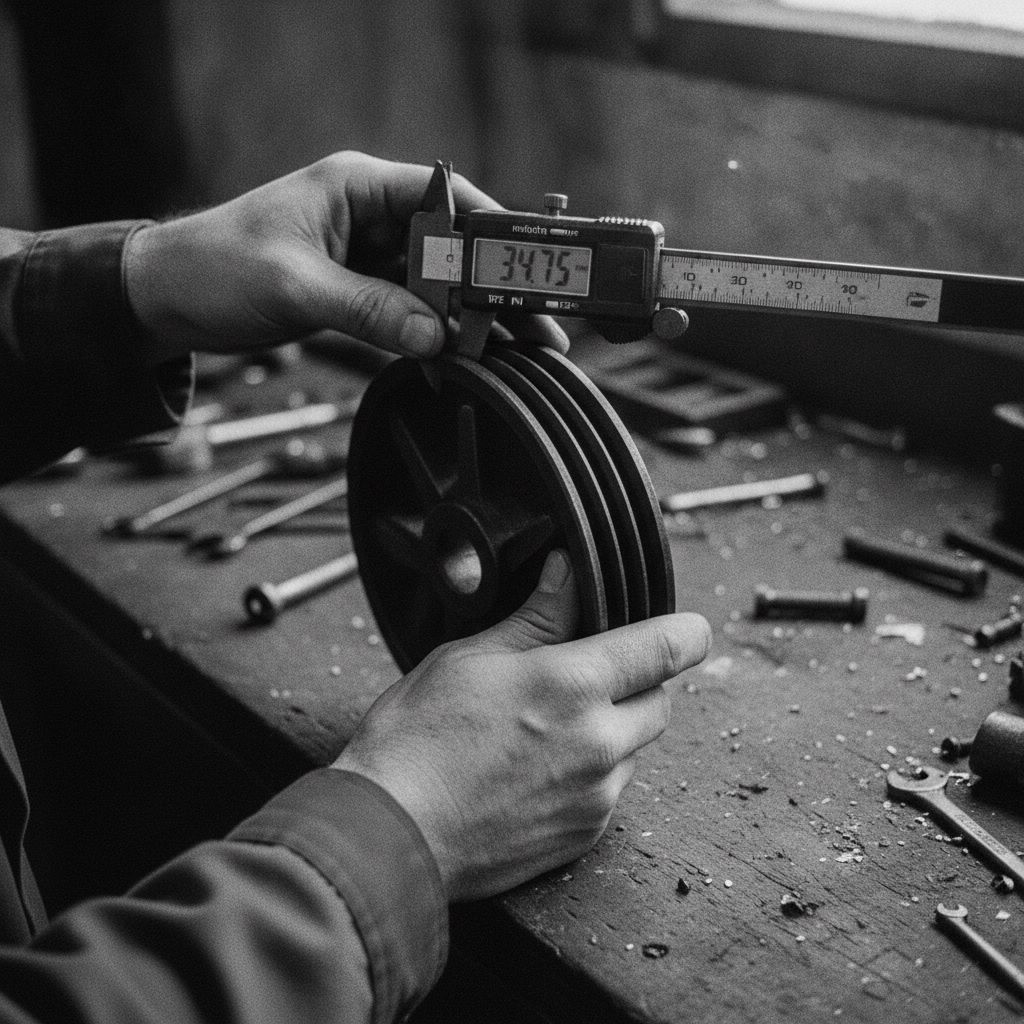

Проверка диаметра, профиля канавки и биения по документации, доставка по Санкт-Петербургу и области.

Материалы

Серый чугун СЧ15 и СЧ18 — самый распространённый вариант для клиноременных шкивов при окружной скорости до 25 м/с: недорогой и легко обрабатывается. СЧ20 и СЧ25 — для нагруженных передач, до 35 м/с. Сварная сталь — для шкивов увеличенного диаметра и скоростей до 60 м/с. Алюминиевые сплавы — там, где важен минимальный вес узла и скорость до 100 м/с.

Что прислать для расчёта

Чертёж или образец; тип передачи (клиноременная, плоскоременная, ступенчатая); диаметр и профиль канавки; посадочное отверстие под вал, шпоночный паз; материал; количество. По одной фотографии без размеров точную стоимость не назовём.
