Точение канавок: виды, подбор пластины и режимы резания без вибраций и сколов

На чертеже канавка — это три миллиметра ширины и два глубины, мелочь на фоне остального вала. На станке это одна из самых частых причин брака и поломки пластины на смене. У паза сразу три рабочие стенки вместо одной, стружке некуда деваться, кроме как в узкую щель, а вылет державки почти всегда больше, чем хотелось бы. Разберём, какие бывают канавки, как подобрать под них пластину и державку, какие режимы резания реально работают по стали, нержавейке, чугуну и алюминию, и как убрать вибрацию, скол кромки и застревание стружки.

Чем канавка отличается от обычного точения

При наружном продольном точении резец идёт вдоль поверхности, стружка свободно уходит в сторону, а инструмент постоянно опирается на уже обработанный участок. При прорезании канавки всё наоборот: пластина врезается в металл радиально или по торцу, упирается сразу в дно и в одну или две боковые стенки, а стружка вынуждена выходить строго в направлении подачи — через узкую щель шириной с саму пластину. Добавьте к этому вылет державки, который у канавочного инструмента почти всегда больше, чем у обычного проходного резца, — и получите инструмент, который куда охотнее идёт в вибрацию при малейшей ошибке в режимах.

Виды канавок и их назначение

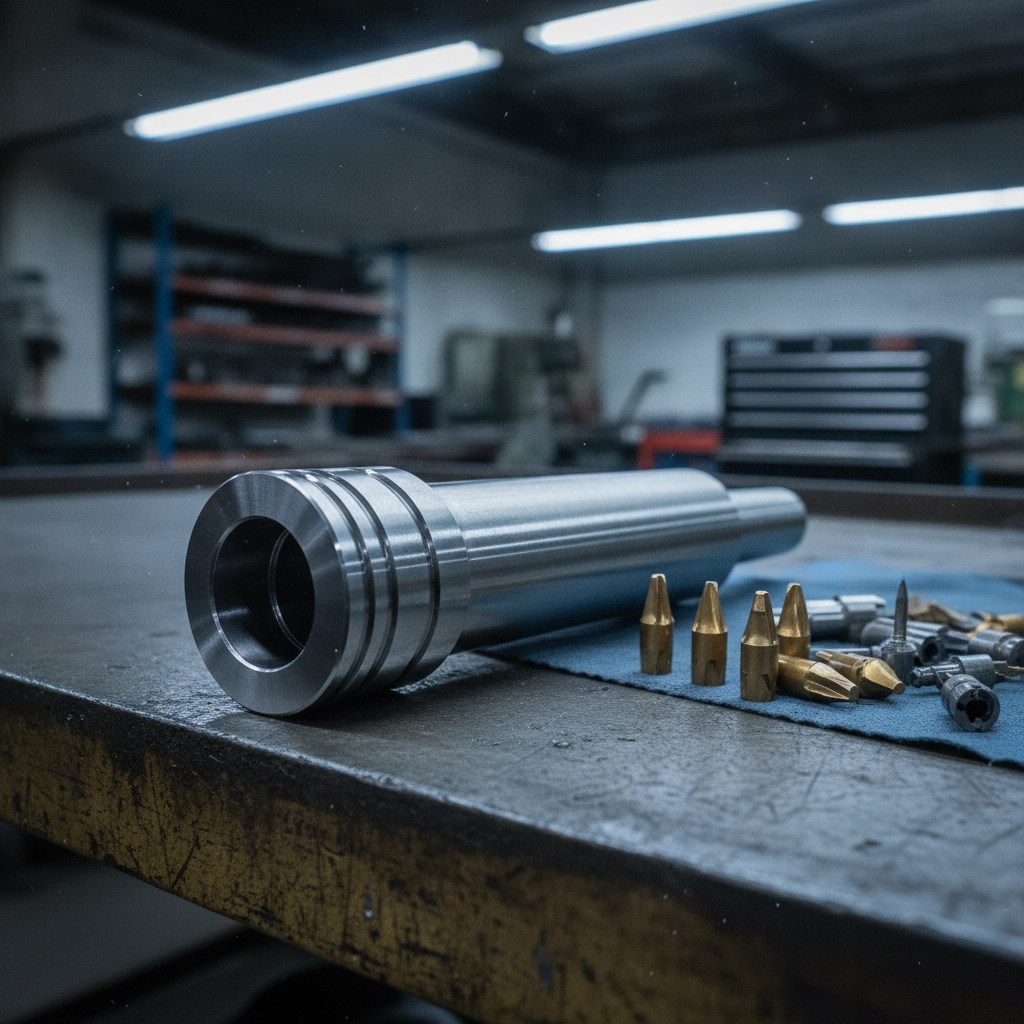

Радиальные наружные. Самый частый случай: посадочное место под стопорное кольцо, под уплотнительное резиновое кольцо, канавка для выхода шлифовального круга при последующей шлифовке шейки, декоративная проточка.
Радиальные внутренние. Та же логика, но внутри отверстия — под стопорное кольцо в корпусе, под манжету, под выточку в гильзе. Сложнее вдвойне: державка должна пройти в отверстие, а стружке ещё труднее выйти наружу.
Торцевые (лицевые). Прорезаются не по диаметру, а по торцу детали — под уплотнение фланцевого стыка, под подрезку канавки для О-кольца в плоском соединении.
Профильные и радиусные. Ширина или форма канавки меняется по глубине: скругления, канавки сложного профиля под конкретную деталь ответной пары.
Канавка под сбег резьбы. Узкая проточка на выходе резьбы, которая даёт резьбовому резцу куда деваться в конце прохода и убирает недорез на последнем витке.

Практическое деление, от которого зависит вся дальнейшая стратегия, — это соотношение ширины канавки с шириной пластины и соотношение глубины с шириной. Узкая неглубокая канавка режется одним движением. Широкая или глубокая требует уже многопроходной схемы, и это не вопрос вкуса, а вопрос физики резания.

Как подобрать пластину и державку

Ширину пластины подбирают под ширину канавки, а не наоборот. Стандартный ряд ширин канавочных пластин — 1,5 · 2 · 2,5 · 3 · 4 · 5 · 6 · 8 · 10 мм, у отдельных серий встречаются и более широкие, до 12–19 мм для глубоких канавок. Ставить узкую пластину и растачивать канавку вбок до нужной ширины можно, но это лишний проход и лишний риск увести стенку не по чертежу — если канавка стандартной ширины, всегда проще взять пластину впритык под неё.

Число режущих кромок на пластине падает по мере роста диаметра детали и глубины канавки, и это не случайность:

Вылет державки от опоры до режущей кромки — второй по значимости параметр после ширины пластины. Правило простое: чем больше вылет относительно ширины и высоты сечения державки, тем ниже собственная частота инструмента и тем легче он идёт в резонанс со станком. На практике вылет канавочной оправки стараются держать в пределах четырёх её ширин — превышение этого запаса первым делом выдаёт себя дробным звуком и волнистой поверхностью дна канавки.

Геометрию стружколома выбирают по твёрдости материала и стабильности станка, а не «какая была в наличии». Острая кромка с минимальным передним углом даёт лёгкое резание и хорошее дробление стружки, но боится ударной нагрузки и прерывистого реза. Прочная кромка с более тупым углом держит удар и вибрацию, но требует более высокой подачи, чтобы стружка не размазывалась, а ломалась. Для чистового прохода по мягкой стали и цветным металлам берут острую геометрию, для чернового съёма по нержавейке и жаропрочным сплавам — прочную.

Режимы резания по группам материалов

Значения ниже — стартовые ориентиры для твердосплавных пластин с покрытием, дальше их корректируют под конкретный станок, вылет и стойкость. Без охлаждения стойкость пластины падает примерно на 20–30 % от табличной, поэтому режимы без СОЖ стоит смещать к нижней границе диапазона.

Ширина пластины задаёт диапазон подачи: узкие, 1,5–3 мм, работают на 0,05–0,15 мм/об, широкие, 4–8 мм — на 0,15–0,3 мм/об по отожжённой стали; для остальных групп материалов подачу смещают пропорционально указанным поправкам.

Стратегия врезания: узкая, широкая, глубокая канавка

Канавка не шире пластины и неглубокая, глубина не превышает ширину. Прямое радиальное врезание за один-два прохода: черновой почти на полную глубину, чистовой с припуском 0,1–0,3 мм на каждую стенку.
Канавка шире пластины. Несколько радиальных врезаний со сдвигом, каждое перекрывает предыдущее примерно на 60–80 % ширины пластины, чтобы не оставить гребёнку на дне. После черновых заходов — отдельный чистовой проход вдоль правой стенки, затем вдоль левой, с тем же припуском 0,1–0,3 мм: экономить на этой паре проходов не стоит, иначе стенки получаются рваными.
Канавка глубже ширины пластины. Здесь работает многопроходное, или ступенчатое, врезание: пластина заходит на 2–3 мм, отводится, снова заходит чуть глубже. Смысл не только в снятии металла порциями — короткий отскок ломает стружку на управляемые кольца и не даёт ей намотаться на пластину или забить паз.
Очень глубокая узкая канавка, где глубина в разы больше ширины. Нужна удлинённая оправка с максимально жёстким корпусом при том же ограничении на вылет — не больше четырёх ширин пластины. Подачу снижают на 30–50 % от табличной, а СОЖ подают не поливом сверху, а под давлением через канал в самой державке, направленный прямо в зону резания: иначе стружка со дна такой канавки просто не эвакуируется.

Торцевые и внутренние канавки: своя специфика

Торцевая канавка режется вдоль оси, а не по диаметру, поэтому логика проходов другая: сначала врезание на глубину с припуском под чистовую, затем чистовой проход по верхней стенке — той, что формирует нужный диаметр канавки, — и только после него по самой торцевой плоскости. Перепутанный порядок даёт ступеньку на стыке стенок.

Внутренняя канавка добавляет ограничение по месту: державка обязана пройти в отверстие, а у большинства систем минимальный диаметр расточки начинается от 8–16 мм. Здесь берут пластины с острым профилем без лишнего металла позади кромки — «спина» державки и так съедает половину зазора. Вылет держат минимальным из возможных, а подачу СОЖ — обязательно прямо к кромке: в закрытом отверстии стружка не падает вниз сама, и без направленного потока жидкости она копится в канавке и рано или поздно ломает пластину.

Циклы точения канавок на ЧПУ

На системах с ЧПУ многопроходное врезание не пишут вручную кадр за кадром — для этого есть готовый цикл. У Fanuc это G75 для радиальных канавок и G74 для торцевых: в кадре задают глубину чернового захода, величину отскока для дробления стружки и координаты чистового прохода, а дальше станок сам считает число заходов. У Siemens и Heidenhain логика аналогичная, только под своими именами циклов и своим набором параметров. Смысл один — переложить на стойку расчёт числа проходов и обеспечить одинаковый отскок на каждом из них, что вручную скрупулёзно выдержать сложнее, чем кажется, особенно на канавках глубже 10–15 мм.

Типичные дефекты и как их убрать

Как проверить готовую канавку

Диаметр дна канавки меряют штангенглубиномером или индикаторным нутромером — обычный штангенциркуль по торцу здесь неточен. Радиус скругления на дне или по стенкам проверяют радиусными шаблонами на просвет. Для посадочных канавок под стопорные и уплотнительные кольца ширину и диаметр обычно нормируют по квалитету Н12–Н14 — контролируют предельным калибром-скобой, а не микрометром на глаз. На серийной партии первую деталь всегда проверяют полным комплектом инструментов, дальше — выборочно, по регламенту контроля.

Частые вопросы

Какая максимальная глубина канавки за один проход? Для узкой пластины в стали безопасный черновой заход — 2–3 мм, дальше растёт риск вибрации и застревания стружки. Если общая глубина канавки больше, её набирают несколькими такими заходами со ступенчатым отскоком, а не одним движением.

Чем узкая канавка отличается по обработке от широкой? Узкую, не шире пластины, режут одним радиальным врезанием с чистовым проходом. Широкую набирают несколькими врезаниями с перекрытием 60–80% ширины пластины и отдельно зачищают обе стенки, иначе на дне остаётся гребёнка от смежных проходов.

Можно ли прорезать канавку обычным проходным резцом? Технически — только очень узкую и мелкую, заточив резец под нужную ширину. Для сколько-нибудь серьёзной канавки обычный резец не рассчитан на радиальную нагрузку и упор в три стенки сразу — кромка либо скалывается, либо оставляет рваное дно.

Почему вибрирует при точении канавки и как это убрать? Чаще всего виноват избыточный вылет державки относительно её сечения или заниженная подача, при которой пластина не режет, а трётся. Сократить вылет до предела в четыре ширины пластины, поднять подачу к нижней границе рекомендованного диапазона, разбить проход на несколько более мелких.

Какая пластина нужна для внутренней канавки? Без «спины» позади режущей кромки — острого профиля, минимального вылета и обязательной подачи СОЖ прямо к месту реза. У большинства систем такая обработка возможна начиная с диаметра отверстия 8–16 мм — на меньшем размере просто не проходит державка.

Что такое цикл G75 и зачем он нужен на ЧПУ? Это стандартный цикл Fanuc для многопроходного радиального точения канавок: в одном кадре программы задают глубину черновых заходов и величину отскока, а станок сам считает нужное число проходов и держит одинаковый отскок на каждом. Аналог для торцевых канавок — G74. Экономит время программирования и убирает ошибки в ручном расчёте проходов на глубоких канавках.
