Закалка ТВЧ: как работает и какие стали подходят

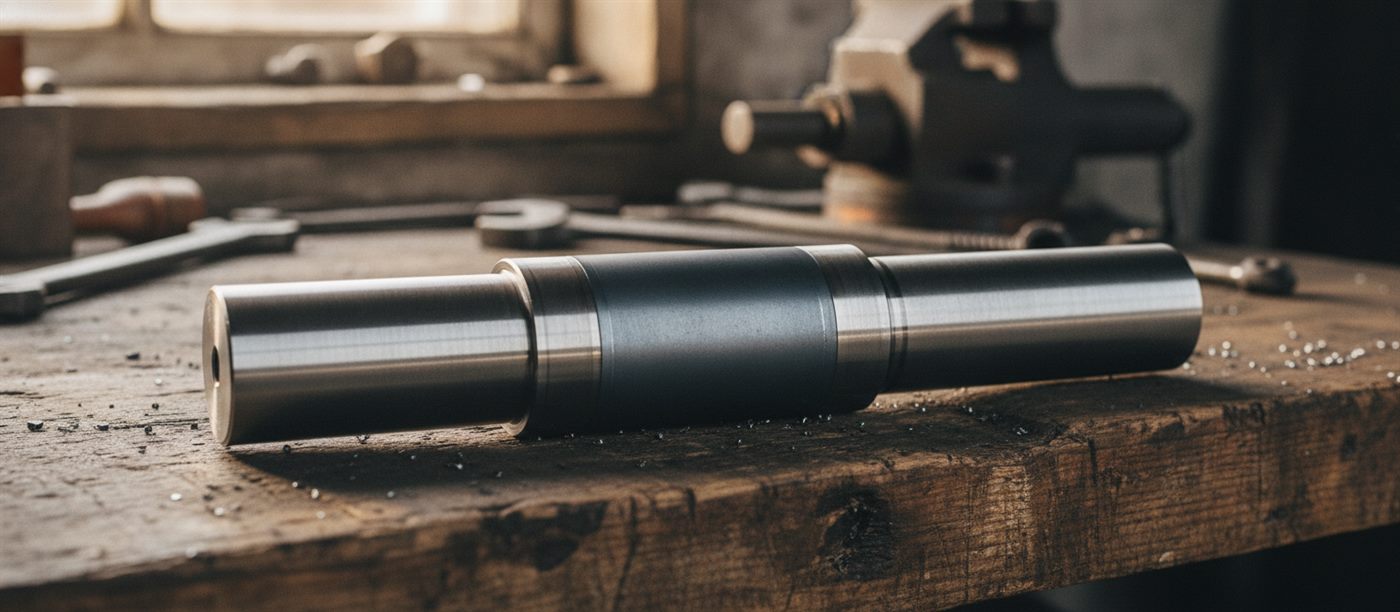

Шейка вала, по которой бегает манжета, через год работы превращается в канавку. Шлицы разбиваются, направляющая станка теряет точность. Закалить всю деталь — значит получить хрупкую и покоробленную заготовку, которую потом не исправить. Поэтому твёрдой делают только ту поверхность, которая трётся, а остальной металл оставляют вязким. Самый быстрый способ сделать это — индукционная закалка, которую в цехах называют закалкой ТВЧ. Расскажем, откуда берётся тепло, чем управляют частотой генератора, какие марки отзываются на такую закалку, что сделать с заготовкой до и после, как записать требования в чертеже и в каких случаях выгоднее цементация или азотирование.

Откуда берётся тепло

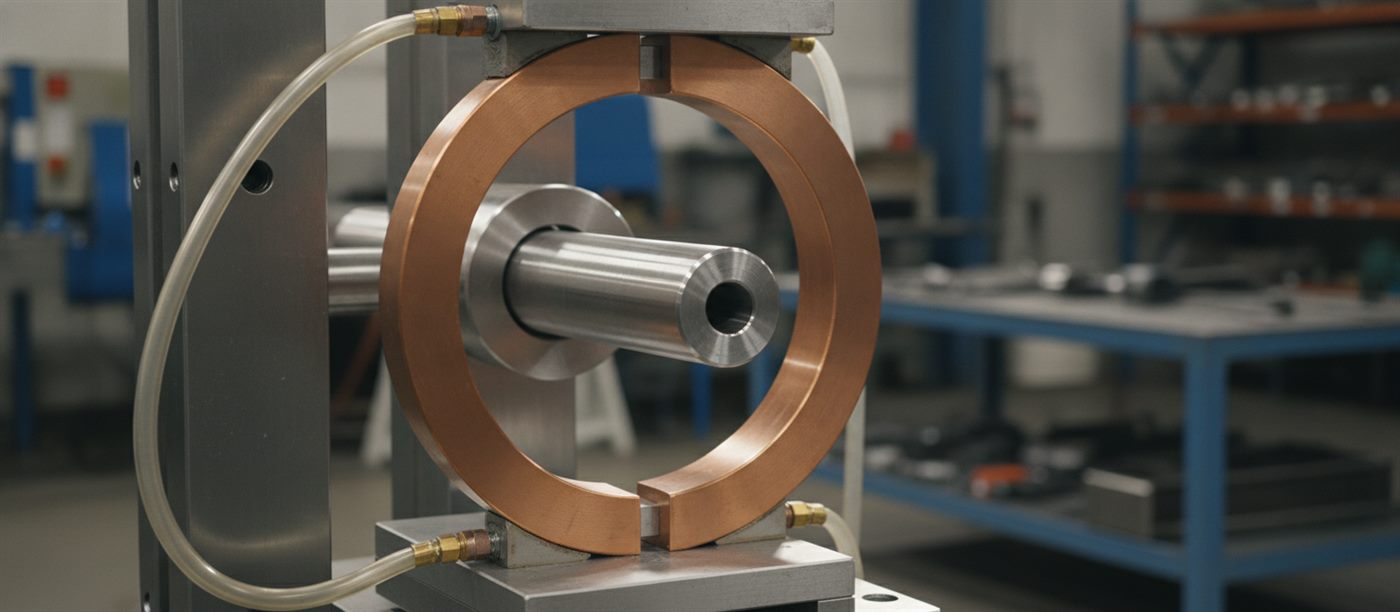

Вокруг закаливаемой поверхности ставят индуктор — медную трубку, свёрнутую по форме детали; внутри трубки течёт вода, чтобы медь не перегрелась. Генератор гонит через индуктор ток в тысячи или сотни тысяч колебаний в секунду. Его переменное поле наводит в стали собственные, вихревые токи, и металл греется сам — не от горелки и не от стенок печи.

При высокой частоте наведённый ток не распределяется по всему сечению, а жмётся к наружной поверхности. Электрики называют это скин-эффектом. Благодаря ему за несколько секунд слой толщиной от долей миллиметра до нескольких миллиметров раскаляется выше точки закалки, а середина вала остаётся почти холодной.

Как только слой прогрелся, на него обрушивается вода или водный раствор полимера из спрейера. Горячий слой превращается в мартенсит — твёрдую закалочную структуру, — а сердцевина сохраняет то строение, которое получила заранее. Небольшие детали закаливают за один нагрев, длинные валы — проходом: вращающийся вал медленно проезжает через индуктор, а следом за ним идёт душ.

Частота генератора и толщина слоя

Насколько глубоко уходит индукционный ток, определяет формула из электротехники: δ = 503 · √(ρ / (μ · f)) метров. Здесь ρ — удельное сопротивление металла, μ — его магнитная проницаемость, f — частота тока. Для закалки интересна глубина в уже раскалённой стали. Примерно с 770 °C — это точка Кюри — магнитные свойства стали пропадают, μ падает до единицы, а сопротивление вырастает примерно до 1·10⁻⁶ Ом·м. С такими значениями формула превращается в удобное правило: δ ≈ 500 / √f миллиметров, если частоту подставить в герцах.

Частота, кГц	Куда проникает ток в раскалённой стали
2,5	около 10 мм
10	около 5 мм
66	около 2 мм
440	около 0,75 мм

Вывод из таблицы: тонкую корку дают генераторы высокой частоты, толстый слой — среднечастотные. Но закалённый слой не совпадает с глубиной проникновения тока один в один. На него влияют мощность, длительность нагрева, теплопроводность стали и то, как быстро подаётся охлаждение: короткий мощный импульс оставляет слой тоньше, неторопливый нагрев позволяет теплу уйти глубже. Поэтому режим для каждой новой детали отрабатывают на пробных образцах и проверяют, разрезав деталь поперёк.

Какой металл отзывается на индукционную закалку

Насколько твёрдым станет слой, решает углерод. Стали, где его меньше 0,25–0,3 %, после индукционного нагрева и охлаждения остаются относительно мягкими — для них есть цементация. Лучший результат дают марки с 0,4–0,5 % углерода.

Материал	Что из него калят индукционно
Углеродистые 45, 40, 50	валы и оси общего назначения, пальцы, умеренно нагруженные шестерни, направляющие
Хромистые 40Х, 45Х	нагруженные и шлицевые валы, шпиндели, полуоси
Хромоникелевые 40ХН, 40ХН2МА	крупные валы, которым нужна особенно прочная сердцевина
9ХС, ШХ15	валки, ролики, детали с высоким контактным давлением
Серый и высокопрочный чугун с перлитной основой	направляющие станин, распредвалы, гильзы

Хром и никель твёрдость слоя почти не прибавляют — её задаёт углерод. Легирование нужно для прочной сердцевины крупной детали и для того, чтобы результат меньше зависел от мелких колебаний режима. Как подобрать марку под вал по нагрузке и диаметру, разобрано в статье о стали для валов.

Какие детали чаще всего калят индукционно

• Валы и оси — шейки под подшипники скольжения и манжеты, посадочные места, участки под шлицы и зубчатые венцы;
• Шлицевые соединения — наружные шлицы валов и внутренние шлицы ступиц, которые изнашиваются от проскальзывания под нагрузкой;
• Зубчатые колёса и звёздочки — средних модулей, когда цементация избыточна или коробление после неё недопустимо;
• Пальцы, оси шарниров, крестовины — детали, работающие на трение с частыми реверсами;
• Штоки и плунжеры — твёрдая основа под последующее хромирование, чтобы покрытие не продавливалось;
• Направляющие станков и станины — стальные и чугунные, которые нельзя закалить целиком без коробления;
• Ролики, валки, кулачки — детали с высоким контактным давлением в узкой зоне.

Чем охлаждают и как ведут нагрев

Углеродистые стали обычно охлаждают водой: им нужна высокая скорость охлаждения, иначе мартенсит не образуется. Для легированных марок резкая вода рискованна — растёт опасность трещин, поэтому применяют водные растворы полимеров, у которых скорость охлаждения ниже и регулируется концентрацией. Масло встречается реже, в основном для деталей сложной формы из хорошо прокаливающихся сталей.

Схем нагрева две. При одновременной закалке индуктор охватывает всю закаливаемую зону, деталь греется целиком и сразу охлаждается — так калят короткие шейки, пальцы, небольшие шестерни. При последовательной закалке узкий индуктор и спрейер медленно движутся вдоль детали, и нагрев с охлаждением идут «волной» — так обрабатывают длинные валы, штоки и направляющие. Зубчатые колёса закаливают либо целиком охватывающим индуктором, либо зуб за зубом, когда нужно упрочнить профиль и впадину отдельно.

Что сделать с заготовкой до индуктора

Индукционная закалка упрочняет только корку, поэтому основание под ней готовят заранее. Обычно заготовку улучшают — закаливают и отпускают при высокой температуре, — реже ограничиваются нормализацией. Прочная мелкозернистая сердцевина не даёт твёрдому слою продавиться и держит нагрузку детали в целом. Есть и второй выигрыш: из мелкой однородной структуры аустенит при сверхкоротком нагреве образуется быстро и равномерно, и слой получается ровным.

Для вала типичен такой порядок: черновое точение с припуском, улучшение, чистовое точение и фрезеровка пазов, индукционная закалка шеек, низкий отпуск, шлифовка посадочных мест. Шлифуют в самом конце: после закалки размеры чуть меняются, а снимать можно лишь столько, чтобы остался нужный слой.

После закалки — обязательно отпуск

Только что закалённая корка напряжена и хрупка. Чтобы она не растрескалась при шлифовке или первой нагрузке, деталь отпускают при 150–200 °C: твёрдость падает совсем немного, а запас пластичности слоя растёт. В серийном производстве иногда пользуются самоотпуском — охлаждение обрывают раньше, и теплом, оставшимся в сердцевине, слой отпускается сам. Такой режим требует точной отладки.

Как записать требования в чертеже

С 2023 года чертежи оформляют по ГОСТ 2.310-2022, который сменил стандарт 1968 года. Глубина упрочнения обозначается буквой h, а глубину и твёрдость пишут диапазоном — например, «h 0,7 … 0,9; 40 … 46 HRC». Если это технически оправдано, разрешена запись номинала с допуском: «h 0,8 ± 0,1; (43 ± 3) HRC». Когда калят не всю деталь, а отдельные участки, их обводят на виде утолщённой штрихпунктирной линией в 0,8–1 мм от контура, проставляют размеры зоны, а значения пишут на полке выноски. При необходимости тут же отмечают точку, где проверять твёрдость.

Стоит сразу написать на чертеже и то, что касается основы: требуемую твёрдость сердцевины после улучшения, а также места, где закалка недопустима, — резьбы, края отверстий, выходы шпоночных пазов.

За что выбирают ТВЧ и где она капризна

• Деталь почти не ведёт: греется тонкая корка, сердцевина холодная, поэтому коробление гораздо меньше, чем при закалке в печи;
• Секунды вместо часов: установку легко поставить прямо в линию механообработки;
• Точечность: закаливают только шейку, только зубья или только грань;
• Выносливость растёт: в корке остаются сжимающие напряжения, и усталостной трещине у галтели или паза труднее зародиться;
• Почти без окалины: поверхность раскалена очень недолго.

Слабые места тоже известны. Под каждую форму нужен свой индуктор, и для единичной сложной детали его изготовление может стоить больше самой закалки. Острые кромки, края отверстий и пазов перегреваются первыми и трескаются. Тонкостенные и длинные детали при неравномерном нагреве всё-таки ведёт. А на краю закалённой зоны остаётся переходная полоса с растягивающими напряжениями — её нельзя оставлять в самом нагруженном сечении.

Конструкция детали, которую удобно калить

• в зоне нагрева кромки скругляют или снимают фаски — острый угол раскаляется быстрее остального металла;
• границу закалённой зоны уводят с галтели и из места максимального изгибающего момента;
• отверстия в зоне нагрева глушат медными или стальными пробками либо сверлят после закалки, если позволяет твёрдость;
• припуск под шлифовку считают так, чтобы после съёма осталась требуемая h;
• на участках с резко разной толщиной стенки не ждут одинакового слоя: тонкое место прогреется глубже.

Шлифовка после закалки: как не испортить слой

Закалённую шейку почти всегда шлифуют, и здесь легко потерять то, что дала закалка. При слишком глубоком съёме, тупом круге или плохом охлаждении поверхность в зоне контакта перегревается, и появляются шлифовочные прижоги — участки, где металл отпустился и потерял твёрдость, а иногда и вторично закалился с образованием микротрещин. Внешне такую шейку не отличить от нормальной, но служит она гораздо меньше. Поэтому для ответственных деталей режимы шлифования ограничивают, а после обработки поверхность проверяют травлением или вихретоковым контролем на прижоги.

Индукционный нагрев не только для закалки

Та же установка с другим индуктором и режимом решает и другие задачи. Индукцией проводят отпуск после закалки, нагревают заготовки под ковку и штамповку, разогревают ступицы и кольца под посадку с натягом, паяют твёрдосплавные пластины к резцам. Для производства это значит, что индукционный участок обычно загружен разными операциями, и закалку детали можно совместить с её отпуском без печи.

Проверка готовых деталей

Твёрдость поверхности измеряют по Роквеллу, а тонкие слои — по Виккерсу. Чтобы узнать глубину, контрольную деталь разрезают: на протравленном макрошлифе видна граница закалки, а точнее её находят по падению твёрдости от поверхности вглубь. Трещины ищут осмотром, магнитопорошковым или вихретоковым контролем; у ответственных деталей дополнительно оценивают микроструктуру слоя. Подробно о методах измерения — в статье о твёрдости стали.

Сравнение трёх способов поверхностного упрочнения

Что сравниваем	Индукционная закалка	Насыщение углеродом	Насыщение азотом
Подходящие марки	с 0,4–0,5 % углерода: 45, 40Х, 40ХН	с малым углеродом: 20, 20Х, 18ХГТ, 12ХН3А	с алюминием, хромом, молибденом: 38Х2МЮА
Меняется ли состав слоя	нет	да, добавляется углерод, затем закалка	да, добавляется азот, закалка не нужна
Время обработки	секунды	часы	десятки часов
Насколько ведёт деталь	мало	заметно, нужна шлифовка	минимально
Типичное применение	шейки, шлицы, направляющие, серийные детали	шестерни, валы-шестерни, тяжёлый контакт	шпиндели, прецизионные валы

Что указать в заявке на закалку ТВЧ

• чертёж с зонами закалки, требуемой глубиной h и твёрдостью, записанными по ГОСТ 2.310-2022;
• марку стали и её состояние — после улучшения, нормализации или в состоянии поставки;
• какие участки закаливать нельзя: резьбы, отверстия, выходы пазов;
• оставлен ли припуск под шлифовку и какой;
• количество деталей: для серии оправдано изготовление специального индуктора, для одной-двух деталей ищут решение на универсальном;
• требования к контролю: твёрдость, глубина на контрольной детали, отсутствие трещин.

Стоимость складывается из подготовки — изготовления или подбора индуктора и отработки режима — и собственно закалки, которая на одну деталь занимает секунды. Поэтому цена единичной детали заметно выше, чем детали в серии.

Миф: чем толще закалённая корка, тем крепче и долговечнее деталь. На деле лишняя глубина часто вредит: остаётся меньше вязкой сердцевины, тонкие сечения становятся хрупкими, деталь сильнее ведёт, а полезное сжатие в наружном слое ослабевает. К тому же толстый слой требует более низкой частоты и большей мощности генератора. Глубину назначают по нагрузке и износу — с запасом на контактное давление и на последующую шлифовку, но не больше.

Частые вопросы

Чем индукционная закалка отличается от обычной?

Обычная закалка прогревает деталь целиком в печи, индукционная — только наружный слой и за секунды. Поэтому середина детали сохраняет пластичность, а сама деталь почти не коробится.

Можно ли закалить ТВЧ сталь 20?

Высокой твёрдости она не наберёт: углерода слишком мало. Таким маркам подходит насыщение углеродом и закалка после него. Индукционно лучше всего калятся марки с 0,4–0,5 % углерода — 45, 40Х, 40ХН.

Как выбрать частоту под нужный слой?

Ориентируются на глубину проникновения тока в раскалённую сталь: около 500 / √f мм, то есть примерно 5 мм при 10 кГц и 0,75 мм при 440 кГц. Для тонкого слоя нужна высокая частота, для толстого — средняя; точный режим подбирают пробной закалкой.

Какой отпуск после индукционной закалки?

Низкий, при 150–200 °C, либо самоотпуск остаточным теплом. Он снижает напряжения в корке, почти не уменьшая её твёрдость.

Как указать индукционную закалку в чертеже?

По ГОСТ 2.310-2022: глубина обозначается буквой h, глубину и твёрдость записывают диапазоном, например «h 0,7 … 0,9; 40 … 46 HRC». Отдельные участки выделяют утолщённой штрихпунктирной линией.

Почему при закалке ТВЧ трескаются кромки?

Острая кромка и край отверстия нагреваются быстрее основного металла и перегреваются. Помогают фаски и скругления, пробки в отверстиях и перенос границы закалки из опасных мест.

Можно ли закалить ТВЧ нержавеющую сталь?

Мартенситные нержавейки вроде 20Х13 и 40Х13 закаливаются, в том числе индукционно. Аустенитные марки типа 12Х18Н10Т от закалки не твердеют, их упрочняют другими способами.

Индукция: индуктор за секунды раскаляет только наружный слой, вода сразу его закаливает, а сердцевина остаётся вязкой; толщиной слоя управляют частотой, мощностью и временем — ток в раскалённой стали уходит примерно на 500 / √f мм; лучше всего калятся марки с 0,4–0,5 % углерода, основу заранее улучшают, корку после закалки отпускают при 150–200 °C; в чертеже глубину h и твёрдость пишут диапазоном по ГОСТ 2.310-2022.
