Центровые отверстия по ГОСТ 14034-74

Содержание

    Центровые отверстия — небольшие конические углубления в торцах вала, на которые деталь опирается центрами токарного или шлифовального станка. От их качества зависит, насколько точно будут соосны все шейки, каким получится биение и можно ли будет потом перешлифовать или отремонтировать вал. Размеры и формы центровых отверстий установлены ГОСТ 14034-74. Разберём, какие формы бывают и когда какую применять, как выбрать размер по диаметру и массе заготовки, как обозначить центровое отверстие на чертеже, каким инструментом его делают и какие ошибки приводят к браку.

    Зачем нужны центровые отверстия

    При обработке в центрах деталь базируется не по наружным поверхностям, которые ещё только предстоит обработать, а по двум центровым отверстиям в торцах. Так все шейки, резьбы и торцы обрабатываются от одной оси, и их взаимное биение получается минимальным. Тот же принцип используют при шлифовании, контроле биения на центрах, правке и балансировке. Если центровые отверстия сохраняются в готовой детали, по ним же вал можно восстановить через годы эксплуатации: перешлифовать шейки, наплавить и обработать изношенные участки, проверить биение.

    Формы центровых отверстий по ГОСТ 14034-74

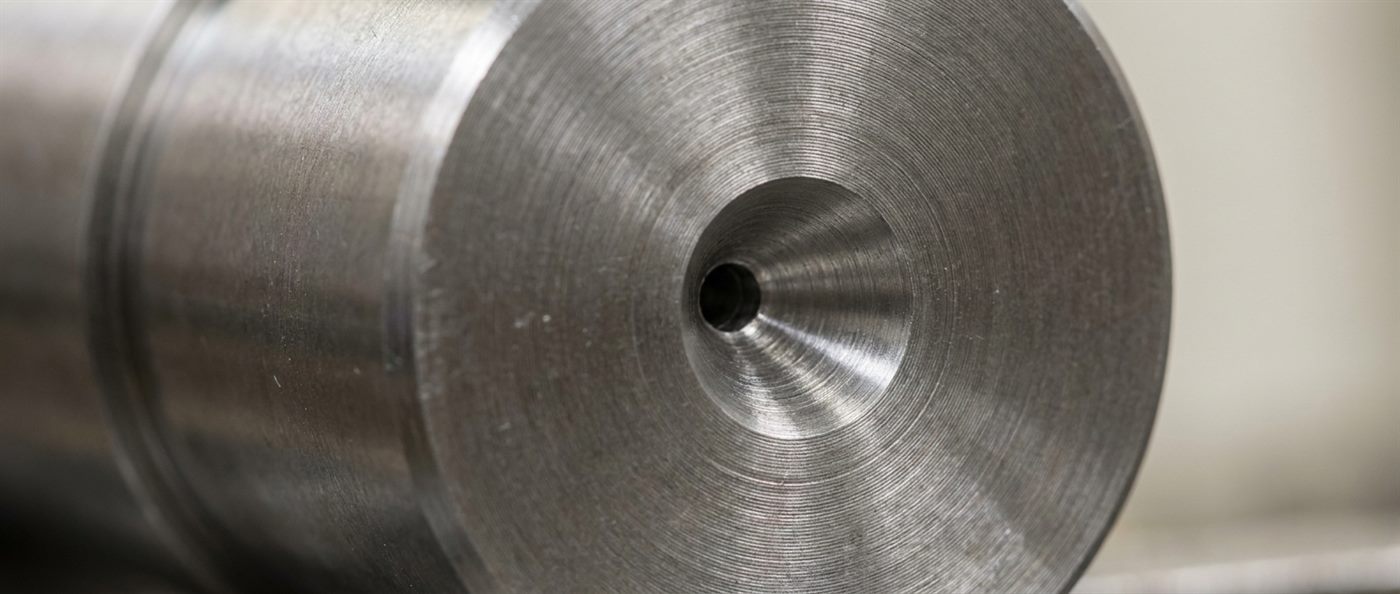

    Центровое отверстие с конусом 60° в торце вала

    Стандарт устанавливает формы A, B, T, C, E, R, F, H и, в приложении, форму P. Их назначение по приложению 1 к стандарту:

    Форма Конструкция Когда применяют
    Aконус 60° без предохранительного конусакогда после обработки центровые отверстия не нужны или их сохранность обеспечивается термообработкой
    Bконус 60° с предохранительным конусом 120°когда отверстия служат базой многократно и сохраняются в готовом изделии
    Tконус 60°, особое исполнение для инструментадля оправок и калибров-пробок
    Cконус 75° без предохранительного конусадля крупных валов, назначение как у формы A
    Eконус 75° с предохранительным конусомдля крупных валов, назначение как у формы B
    Rдугообразная образующаякогда требуется повышенная точность обработки
    F, Hконус с метрической резьбойдля монтажа, транспортирования, хранения и термообработки деталей в вертикальном положении
    Pс метрической резьбой, по приложению 3для конусов инструмента — Морзе, метрических и других

    Предохранительный конус 120° у форм B и E защищает рабочий конус от забоин на кромке: торец вала можно подрезать, повредить при транспортировке, а рабочая поверхность останется целой. Поэтому для валов, которые будут перешлифовывать и ремонтировать, выбирают именно форму B.

    Размеры центровых отверстий с конусом 60°

    Основной размер — диаметр d цилиндрической части отверстия. По нему выбирают центровочное сверло и записывают обозначение. Стандарт также приводит рекомендуемый диаметр D, ориентирующий на размер заготовки. Ниже — основные строки таблицы 1 ГОСТ 14034-74.

    D рекомендуемый, мм d, мм d1 (конус 60°), мм d2 (предохранительный конус, форма B), мм l, не менее, мм
    41,02,123,151,3
    61,63,355,002,0
    102,04,256,302,5
    142,55,308,003,1
    203,156,7010,003,9
    3048,5012,505,0
    606,313,2018,008,0
    1001021,2028,0012,8
    1201225,4033,0014,6
    1601633,9042,5019,2
    2402042,4051,6025,0
    3602553,0063,3032,0

    Стандарт содержит и промежуточные размеры d — 0,5; 0,63; 0,8; 1,25; 5; 8 мм, но применять их не рекомендует. Для крупных валов предусмотрены отверстия с конусом 75° формы C и E с d от 8 до 63 мм при рекомендуемых диаметрах заготовки от 120 до 1200 мм.

    Выбор по массе детали

    Для тяжёлых деталей центровое отверстие выбирают не только по диаметру, но и по массе: на конус ложится вес вала и усилие резания, и маленькое отверстие сомнётся. Приложение 2 к стандарту рекомендует:

    Масса изделия, кг, не более d, мм Формы
    502A, B, T
    802,5A, B, T
    903,15A, B, T
    1004A, B, T
    2005A, B, T
    3606,3A, B, T
    5008A, B, T
    80010A, B, T
    150012A, B, T
    250016A, B, T
    800020A, B, T
    20 00025A, B, T

    Для деталей массой от 1,5 до 120 тонн применяют отверстия с конусом 75° формы C и E с d от 8 до 63 мм. Если по диаметру и по массе получаются разные размеры, выбирают больший.

    Центровые отверстия с резьбой

    Формы F и H имеют резьбовое отверстие в глубине центрового конуса. Резьба выполняется по ГОСТ 24705 с полем допуска 7H, диаметр — от М3 до М100×6 в зависимости от размера детали. В резьбу вворачивают рым-болт или подвес, чтобы транспортировать вал, хранить его вертикально и подвешивать в печи при термообработке — длинные валы, закалённые в горизонтальном положении, сильнее коробятся. Стандарт особо оговаривает, что формы F и H нельзя применять для режущего и вспомогательного инструмента с коническими хвостовиками — для них предназначена форма P.

    Требования к поверхности и точности

    • Шероховатость посадочной конической или дугообразной поверхности — Ra не более 2,5 мкм, резьбы и предохранительных фасок — Rz не более 80 мкм;
    • Точность диаметра d и углов 60°, 75° и 120° обеспечивается центровочным инструментом; при обработке рабочего конуса другими инструментами отклонение угла не должно превышать минус 30′;
    • Длину рабочего конуса в технически обоснованных случаях допускается уменьшать до половины табличной;
    • Оба центровых отверстия должны лежать на одной оси — их несоосность прямо переходит в биение обработанных шеек.

    Как обозначают на чертеже

    Центровое отверстие на чертеже детали обычно не прорисовывают, а указывают условным обозначением на выносной линии к торцу. Обозначение включает форму, диаметр d и стандарт:

    • Отв. центр. A1 ГОСТ 14034-74 — форма A, d = 1 мм;
    • Отв. центр. B4 ГОСТ 14034-74 — форма B, d = 4 мм;
    • Отв. центр. R1 ГОСТ 14034-74 — форма R, d = 1 мм;
    • Отв. центр. C8 ГОСТ 14034-74 — форма C с конусом 75°, d = 8 мм;
    • Отв. центр. F M3 ГОСТ 14034-74 — форма F с резьбой М3.

    Если отверстия одинаковы с обеих сторон, обозначение дают один раз с указанием «2 отв.». Если центровые отверстия в готовой детали недопустимы — например, торец является рабочей поверхностью, — это пишут в технических требованиях, и технолог предусматривает технологические припуски, которые затем отрезают. Если сохранение отверстий не важно, на чертеже указывают, что они допускаются. О других правилах оформления — в статье об обозначениях на чертеже.

    Чем и как сверлят центровые отверстия

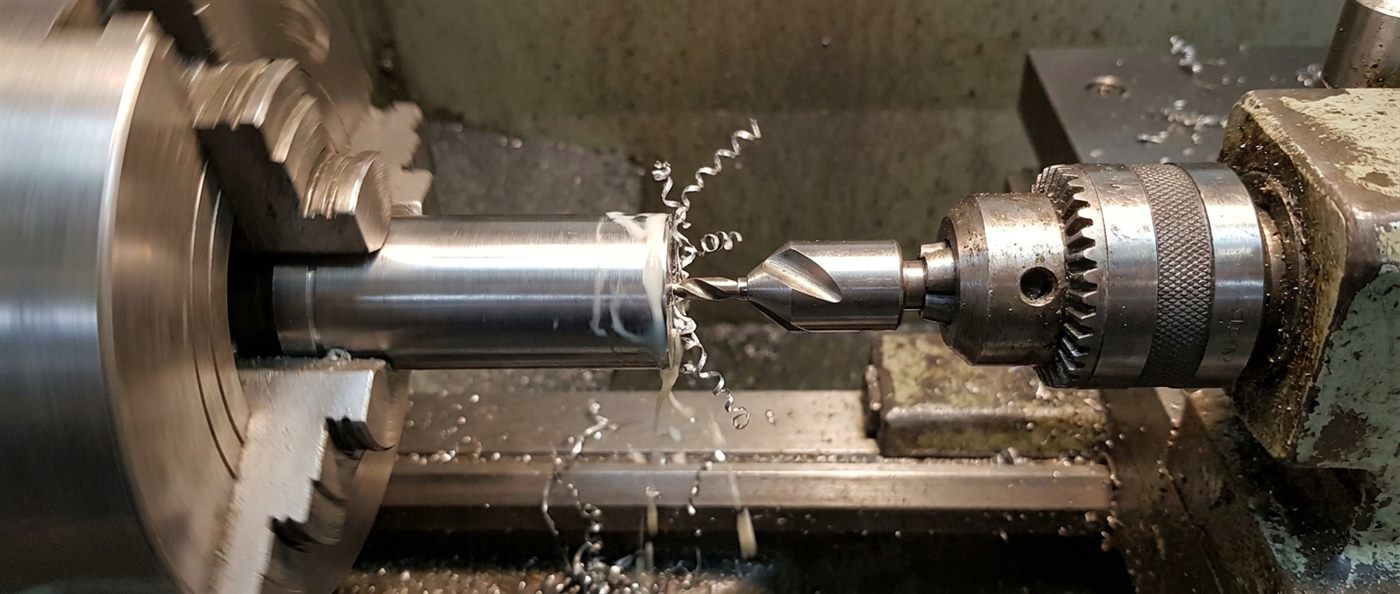

    Сверление центрового отверстия центровочным сверлом на токарном станке

    Центровые отверстия делают комбинированными центровочными свёрлами по ГОСТ 14952-75: одним инструментом за один проход получают цилиндрическую часть, конус 60° и, у свёрл для формы B, предохранительный конус. Для формы R применяют свёрла с дугообразной образующей.

    • На токарном станке — сверло в пиноли задней бабки, деталь вращается в патроне. Торец перед центровкой подрезают, иначе сверло уводит;
    • На центровально-подрезном станке — оба торца подрезаются и центруются одновременно, отверстия получаются строго соосными. Это основной способ в серийном производстве валов;
    • Для крупных и тяжёлых валов — на расточных и специальных станках, иногда с последующей шлифовкой или притиркой конуса.

    После термообработки центровые отверстия закалённых валов зачищают или шлифуют: окалина и деформации конуса при закалке иначе перейдут в биение при шлифовании шеек. Устройство станка и работа задней бабки описаны в статье об устройстве токарного станка.

    Типичные ошибки

    Ошибка Последствие
    Отверстие слишком маленькое для массы и диаметра валаконус сминается, деталь «садится» на центре, растёт биение
    Центровка без подрезки торцасверло уводит, конус несоосен оси, ломается кончик сверла
    Несоосность двух отверстийбиение всех обработанных поверхностей
    Форма A на валу, который будут ремонтироватькромка конуса забита, перешлифовка невозможна без повторной центровки
    Загрязнённый или незачищенный после закалки конусгрязь и окалина дают биение и задиры центра
    Отсутствие смазки на неподвижном центренагрев, износ конуса и центра

    Миф: центровое отверстие — вспомогательная мелочь, его размер можно взять любой, лишь бы центр зашёл. От размера и формы центровых отверстий зависит, выдержит ли конус массу заготовки и усилие резания и сохранится ли ось детали при многократной обработке. Именно поэтому ГОСТ 14034-74 связывает диаметр d с рекомендуемым диаметром заготовки и с массой изделия, а для деталей, которые будут перешлифовывать и ремонтировать, предусматривает форму B с предохранительным конусом. Неправильно выбранное или выполненное центровое отверстие напрямую даёт биение шеек.

    Частые вопросы

    По какому ГОСТ делают центровые отверстия?

    По ГОСТ 14034-74 «Отверстия центровые. Размеры». Он устанавливает формы A, B, T, C, E, R, F, H и P, их размеры и рекомендации по применению. Центровочные свёрла выпускают по ГОСТ 14952-75.

    Чем форма A отличается от формы B?

    Форма A имеет только рабочий конус 60°, форма B — ещё и предохранительный конус 120°, который защищает рабочую поверхность от забоин. Форму B выбирают, когда отверстия используются многократно и сохраняются в готовом изделии.

    Как выбрать размер центрового отверстия?

    По рекомендуемому диаметру заготовки и по массе детали из таблиц ГОСТ 14034-74. Например, для заготовки диаметром около 20 мм — d = 3,15 мм, около 30 мм — d = 4 мм; для деталей массой до 100 кг — не менее d = 4 мм. Если получаются разные значения, берут больший.

    Как обозначить центровое отверстие на чертеже?

    Условным обозначением на выносной линии к торцу, например «Отв. центр. B4 ГОСТ 14034-74». Для одинаковых отверстий с двух сторон указывают их количество.

    Какой угол у центрового отверстия?

    Рабочий конус — 60° для большинства форм и 75° для крупных валов форм C и E. Предохранительный конус форм B и E — 120°.

    Зачем центровое отверстие с резьбой?

    Формы F и H с метрической резьбой нужны для монтажа, транспортировки, хранения и термообработки валов в вертикальном положении: в резьбу вворачивают рым-болт или подвес.

    Центр: центровые отверстия по ГОСТ 14034-74 задают базу для обработки и контроля валов в центрах; форма A — когда отверстия больше не нужны, B с предохранительным конусом 120° — когда они сохраняются для ремонта, C и E с конусом 75° — для крупных валов, R — для повышенной точности, F и H с резьбой — для транспортировки и термообработки; размер d выбирают по диаметру заготовки и массе детали, обозначают как «Отв. центр. B4 ГОСТ 14034-74», а соосность двух отверстий и чистота конуса прямо определяют биение шеек.
