Термообработка металла: отжиг, закалка, отпуск, нормализация



«Закалили — значит, стало прочнее» звучит логично, но после закалки деталь нередко раскалывается там, где раньше выдерживала удар без проблем. Причина в том, что закалку почти всегда обязаны сопровождать отпуском, а эти два слова из-за похожего звучания часто путают, как будто это одна и та же операция или два синонима. На деле у отжига, закалки, отпуска и нормализации разный нагрев, разное охлаждение и, что важнее всего, противоположный эффект на твёрдость и хрупкость металла.

Дальше — чем эти четыре вида термической обработки отличаются друг от друга по ГОСТ 33439-2015, почему закалку без отпуска использовать опасно и как выбрать нужный вид под конкретную деталь. Твёрдость, которую даёт термообработка, измеряют теми же методами, что разобраны в статье про твёрдость стали, а как она связана с прочностью и гибкостью металла — в статье про свойства стали. У нас в МТМ эти режимы выполняют как отдельная услуга — термообработка металла.

Основное

• Все виды термообработки меняют внутреннюю структуру металла нагревом и охлаждением, не меняя при этом его форму и химический состав.
• Отжиг и нормализация делают сталь мягче и снимают внутренние напряжения; закалка, наоборот, делает её твёрже, но более хрупкой.
• Отпуск идёт только после закалки и снижает её хрупкость, немного жертвуя частью полученной твёрдости.
• Закалённую без последующего отпуска деталь нагружать опасно — она способна расколоться там, где отпущенная выдержала бы удар.
• Способность стали закаливаться зависит от марки и легирующих элементов, а не только от режима нагрева.

Что объединяет все виды термической обработки

В основе любого из четырёх процессов — нагрев стали до определённой температуры относительно её критической точки (температуры, при которой меняется внутренняя кристаллическая структура металла) и последующее охлаждение с той или иной скоростью. Химический состав детали при этом не меняется ни на йоту — меняется только то, как атомы металла упакованы между собой, а от этой упаковки напрямую зависят твёрдость, пластичность и внутренние напряжения в готовой детали.

Вид обработки	Нагрев относительно критической точки	Охлаждение	Итог для металла
Отжиг	выше	медленно, вместе с печью	мягче, пластичнее, без внутренних напряжений
Нормализация	выше	на воздухе	твёрже и прочнее отожжённой, зерно мельче
Закалка	выше	быстро, в воде или масле	максимальная твёрдость, но повышенная хрупкость
Отпуск	ниже (после закалки)	на воздухе	хрупкость и напряжения закалки снижаются

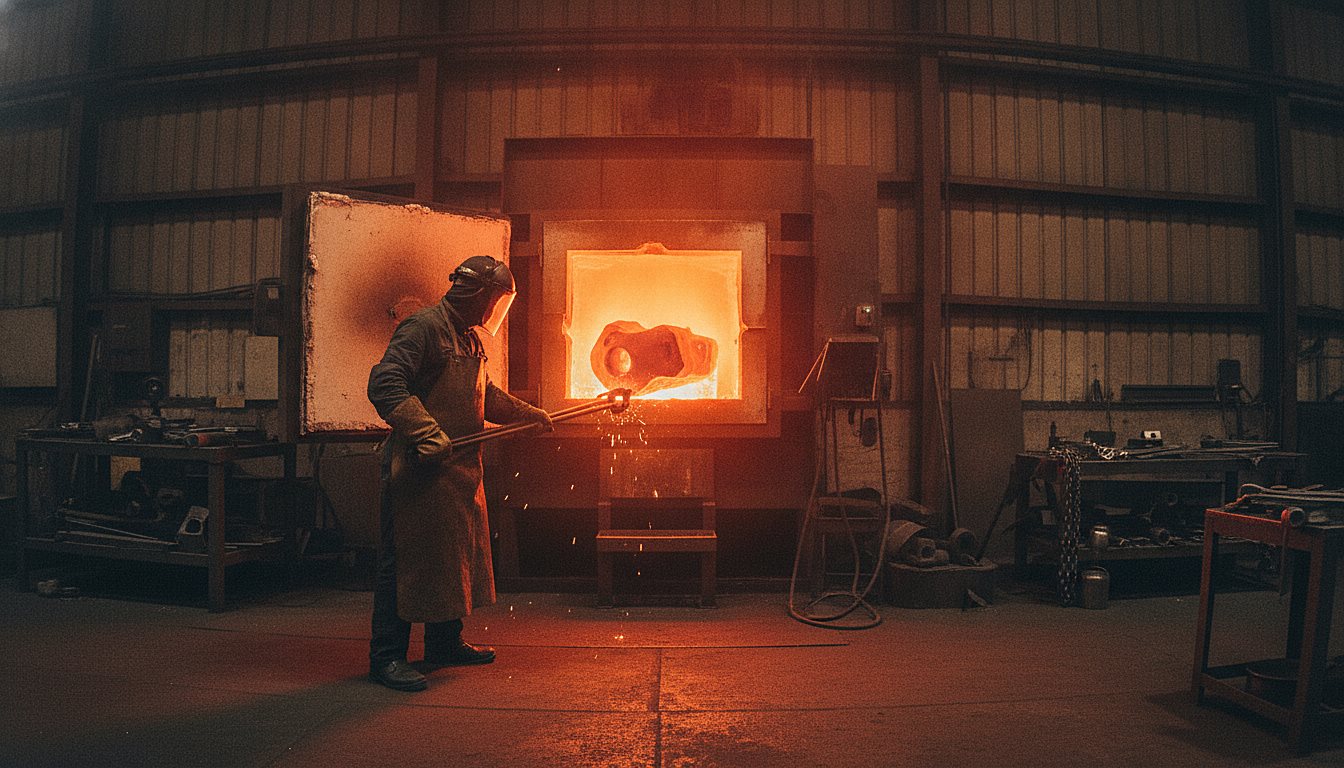

Отжиг: снять напряжение и вернуть пластичность

Отжиг нагревает деталь выше критической точки и затем охлаждает её медленно, вместе с остывающей печью — именно медленное охлаждение и отличает отжиг от всех остальных видов термообработки. Результат — мягкая, пластичная деталь без внутренних напряжений, которую после этого удобно обрабатывать резанием или гнуть. К отжигу обращаются перед механической обработкой заготовки, после сварки для снятия напряжений в шве и перед повторной закалкой, если первая попытка дала неудачный результат.

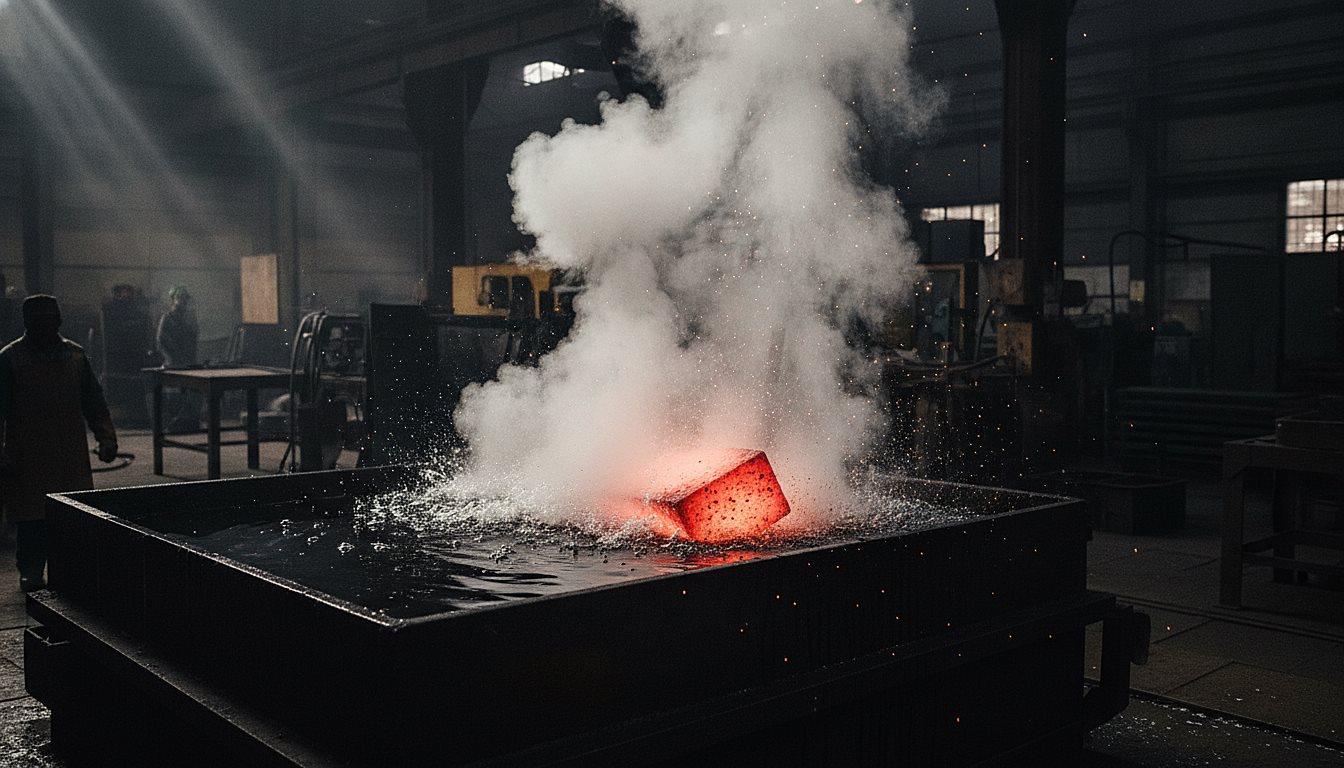

Закалка: максимальная твёрдость ценой хрупкости

Закалка нагревает деталь до той же примерно температуры, что и отжиг, но дальше всё решает скорость охлаждения: вместо медленного остывания в печи деталь резко охлаждают в воде, масле или на воздухе под интенсивным обдувом — в зависимости от марки стали и требуемого результата. Резкое охлаждение фиксирует твёрдую, но неравновесную структуру металла, из-за чего закалённая деталь получает максимальную для этой марки стали твёрдость вместе с повышенной хрупкостью и значительными внутренними напряжениями.

Закаливается не любая сталь одинаково хорошо: способность стали набирать твёрдость при закалке (прокаливаемость) напрямую зависит от содержания углерода и легирующих элементов — о том, что именно легирование даёт стали, разобрано в статье про легирующие элементы. Низкоуглеродистая сталь закаливается плохо вне зависимости от режима нагрева и охлаждения — её структура просто не даёт того эффекта, который даёт среднеуглеродистая или легированная сталь.

Отпуск: обязательный шаг после закалки

Отпуск идёт только после закалки и никогда сам по себе: деталь повторно нагревают, но уже ниже критической точки, а затем охлаждают на воздухе. Задача отпуска — снять часть внутренних напряжений и хрупкости, которые остались после резкого охлаждения при закалке, пожертвовав при этом небольшой долей набранной твёрдости в пользу вязкости и запаса прочности на удар.

Миф: если нужна максимальная твёрдость, закалённую деталь можно не отпускать. На практике необработанная отпуском закалённая структура (мартенсит) настолько хрупкая, что деталь способна расколоться от удара или вибрации там, где отпущенная выдержала бы нагрузку без последствий. Отпуск почти всегда обязателен после закалки именно поэтому, а не для косметического улучшения результата — редкие исключения касаются деталей, где хрупкость допустима, а ударная нагрузка исключена конструктивно.

Нормализация: то же самое, что отжиг?

Нормализация нагревает деталь до той же зоны температур, что и отжиг, но дальше сталь остывает не в печи, а просто на воздухе — отсюда и разница в результате. Более быстрое по сравнению с отжигом охлаждение не позволяет зерну металла вырасти таким же крупным, поэтому нормализованная деталь получается мельче зерном, твёрже и прочнее отожжённой, хотя и уступает закалке по абсолютной твёрдости. На практике нормализацию часто выбирают как компромисс: заготовка после неё пластичнее, чем после закалки, но прочнее, чем после отжига, и не требует последующего отпуска.

Как выбрать вид термообработки под задачу

• Перед механической обработкой твёрдой заготовки или после сварки, где важно снять напряжения, — отжиг.
• Для готовой детали, которой предстоит работать на износ или под трением (например, инструмент, режущая кромка), — закалка с обязательным последующим отпуском.
• Для проката и заготовок, где важны прочность и мелкое зерно без лишних затрат на закалку и отпуск, — нормализация.
• Если после закалки деталь всё равно нужно точить или фрезеровать по посадочным местам — это делают уже после отпуска, а не по необработанной хрупкой закалённой поверхности, иначе резец быстро теряет кромку, а деталь рискует расколоться при зажиме.
• Если деталь дальше пойдёт под расточные работы по отверстию или под точную посадку, финальную геометрию задают после термообработки, а не до неё — так проще уложиться в допуск на готовой, а не на ещё не обработанной заготовке.

Типичные ошибки

• Закаливать деталь и не отпускать её, полагая, что чем твёрже, тем лучше в любой ситуации.
• Путать отжиг с нормализацией и выбирать режим печи по названию операции, а не по факту скорости охлаждения.
• Требовать закалку от низкоуглеродистой стали, которая физически не даёт нужного прироста твёрдости независимо от режима.
• Вести чистовую механическую обработку по не отпущенной закалённой заготовке вместо того, чтобы сначала снять внутренние напряжения.
• Игнорировать деформацию детали после термообработки и не закладывать припуск на последующую доводку размера.

Практика МТМ. Термообработку заказываем под конкретную задачу детали, а не по шаблону «закалить для надёжности»: если дальше идёт токарная обработка или фрезеровка посадочных мест, отпуск проводим до чистового прохода, а не после. Твёрдость готовой детали после термообработки проверяем инструментально, а не считаем результат гарантированным по одной температуре печи — методы такой проверки разобраны в статье про твёрдость стали. Марку стали под конкретный режим термообработки уточняем по марочнику, а не подбираем режим наугад под первую попавшуюся сталь со склада. Штучные детали по чертежу заказчика и партии на термообработку принимаем на общих основаниях — это часть изготовления деталей и работы по индивидуальным чертежам, наравне с остальными услугами МТМ.

Частые вопросы

В чём разница между отжигом и нормализацией?

В способе охлаждения. Отжиг остывает медленно, вместе с печью, и даёт самую мягкую и пластичную структуру. Нормализация остывает на воздухе, быстрее, поэтому зерно металла получается мельче, а деталь — твёрже и прочнее отожжённой.

Зачем нужен отпуск после закалки?

Закалка фиксирует твёрдую, но хрупкую структуру металла с большими внутренними напряжениями. Отпуск снимает часть этих напряжений и хрупкости, немного снижая твёрдость в пользу вязкости — без отпуска деталь способна расколоться от удара или вибрации.

Какой вид термообработки делает металл мягче?

Отжиг даёт самый мягкий и пластичный результат из всех четырёх видов — медленное охлаждение вместе с печью не оставляет внутренних напряжений и позволяет зерну металла вырасти крупным.

Можно ли закалить любую сталь?

Нет. Способность стали набирать твёрдость при закалке зависит от содержания углерода и легирующих элементов. Низкоуглеродистая сталь закаливается плохо независимо от режима нагрева и скорости охлаждения.

Как термообработка влияет на твёрдость по Роквеллу или Бринеллю?

Именно термообработкой в основном и управляют итоговой твёрдостью детали в этих шкалах: закалка поднимает показатель максимально, отпуск немного его снижает в пользу вязкости, а отжиг и нормализация дают заметно более низкие значения твёрдости, чем закалка.

Что такое критическая точка нагрева?

Температура, при которой внутренняя кристаллическая структура стали перестраивается. Именно относительно неё считают режим для отжига, нормализации и закалки — отпуск, в отличие от них, всегда идёт при нагреве ниже этой точки.

Меняются ли размеры детали после термообработки?

Небольшая деформация возможна, особенно после закалки из-за резкого охлаждения и внутренних напряжений. Для точных посадочных размеров это стоит закладывать заранее и выполнять чистовую обработку уже после термообработки, а не до неё.
