Допускаемые напряжения и коэффициент запаса прочности

Деталь не должна работать на пределе возможностей металла: нагрузки бывают выше расчётных, материал неоднороден, а формулы упрощают реальность. Поэтому в расчётах на прочность сравнивают действующее напряжение не с пределом текучести или прочности, а с допускаемым напряжением — меньшим значением, которое учитывает запас. Разберём, что такое допускаемое напряжение и коэффициент запаса прочности, от какой характеристики материала их отсчитывают, какие запасы принимают в машиностроении, как получить допускаемые напряжения на растяжение, срез и смятие, чем этот подход отличается от расчёта строительных конструкций по СП 16 и что на практике «съедает» запас прочности.

Допускаемое напряжение и коэффициент запаса

Допускаемое напряжение — наибольшее напряжение, при котором деталь гарантированно работает надёжно в заданных условиях. Его получают делением предельного напряжения материала на нормативный коэффициент запаса прочности:

[σ] = σпред / [n], где σпред — предельное напряжение для данного вида разрушения, [n] — требуемый коэффициент запаса.

Условие прочности записывают как σ ≤ [σ]. Обратная величина — фактический коэффициент запаса прочности детали: n = σпред / σ. Если он не меньше требуемого, деталь проходит по прочности.

От чего отсчитывают предельное напряжение

Условия работы и материал	Предельное напряжение	Почему
Статическая нагрузка, пластичные стали и сплавы	предел текучести σт или условный σ0,2	за ним начинается остаточная деформация, деталь теряет размеры и форму
Статическая нагрузка, хрупкие материалы — чугун, закалённая сталь	временное сопротивление σв	площадки текучести нет, разрушение наступает почти без деформации
Переменная и циклическая нагрузка	предел выносливости σ−1	разрушение происходит от усталости при напряжениях ниже предела текучести
Длительная работа при высокой температуре	предел длительной прочности или ползучести	металл медленно деформируется и разрушается под постоянной нагрузкой
Сжатые гибкие стержни	критическое напряжение потери устойчивости	стержень выпучивается раньше, чем материал достигает текучести

Что такое предел текучести и как его определяют, рассказано в статье о пределе текучести стали, о пределе выносливости — в статье об усталости металла, об устойчивости сжатых элементов — в статье о модуле упругости.

Из чего складывается коэффициент запаса

В классическом машиностроительном подходе требуемый запас представляют как произведение частных коэффициентов, каждый из которых отвечает за свою неопределённость:

• точность определения нагрузок и напряжений — насколько надёжна расчётная схема, учтены ли динамика, перегрузки при пуске, удары;
• однородность и стабильность свойств материала — разброс механических свойств по плавкам и сечению, наличие дефектов;
• ответственность детали — последствия разрушения для людей и оборудования, возможность контроля и замены.

Чем точнее известны нагрузки и свойства и чем меньше последствия отказа, тем меньший запас можно принять. Для серийных изделий, проверенных испытаниями, запасы снижают; для единичных ответственных конструкций с неясными нагрузками — повышают.

Какие запасы принимают на практике

Значения ниже — распространённые ориентиры машиностроительных расчётов. Для отраслей с собственными нормами — подъёмных сооружений, сосудов под давлением, строительных конструкций, авиации — запасы и методики задают их нормативные документы.

Случай	От чего считают	Коэффициент запаса ориентировочно
Статическая нагрузка, пластичная сталь, точный расчёт	σт	1,3–1,5
Статическая нагрузка, пластичная сталь, обычные условия	σт	1,5–2,0
Статическая нагрузка, хрупкие материалы	σв	2,5–4 и выше
Переменная нагрузка	σ−1 с учётом концентрации напряжений	1,3–2,5
Ударная нагрузка, неточно известные нагрузки	σт или σв	повышенные, по нормам отрасли

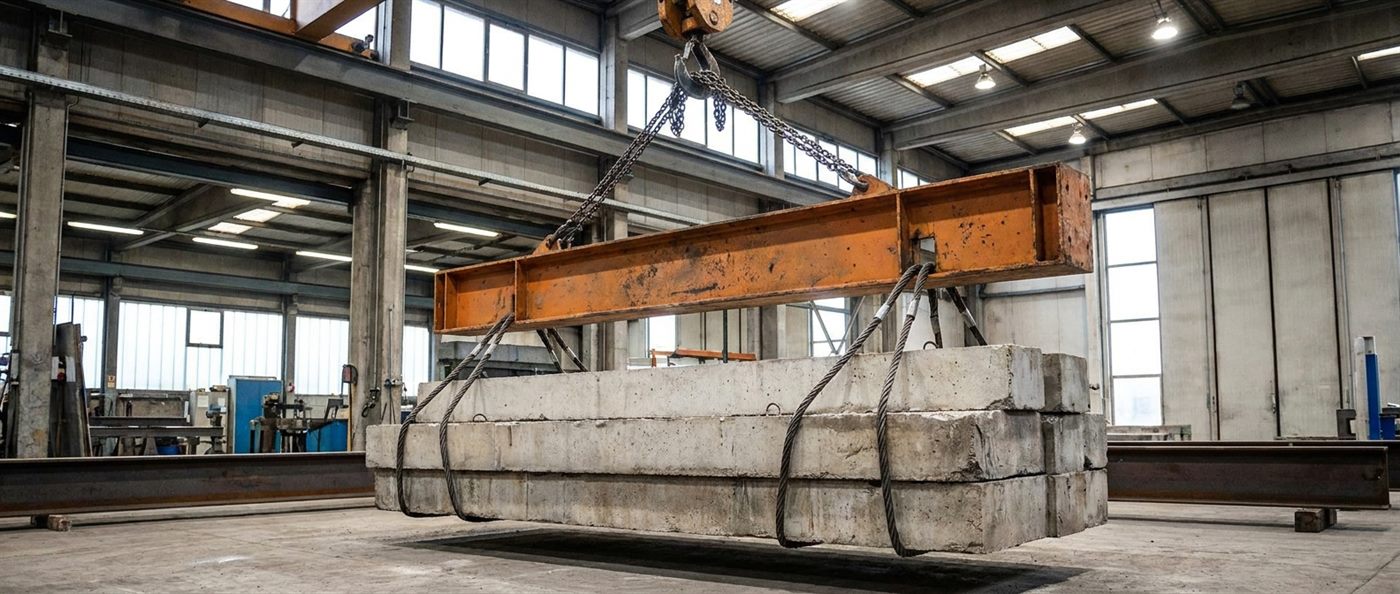

Подъёмные сооружения, канаты, стропы	разрывное усилие	по правилам безопасности подъёмных сооружений
Сосуды и аппараты под давлением	σт и σв одновременно	по ГОСТ 34233.1-2017

Пример допускаемых напряжений для сталей

Ниже — иллюстрация расчёта при статической нагрузке и запасе 1,5 по пределу текучести. Значения предела текучести взяты как минимальные по стандартам на марки для типичного состояния поставки и толщины; для конкретной детали используйте данные сертификата и нормы своей отрасли.

Сталь	σт, МПа, не менее	[σ] при n = 1,5, МПа	[τ] ≈ 0,6 [σ], МПа
Ст3сп	245	около 163	около 98
Сталь 20	245	около 163	около 98
09Г2С (класс 325)	325	около 217	около 130
Сталь 45	355	около 237	около 142
40Х после закалки и отпуска	785	около 523	около 314
12Х18Н10Т	196 (σ0,2)	около 131	около 78

Для расчёта при повышенной температуре предел текучести берут при рабочей температуре: у углеродистых сталей уже при 300–400 °C он заметно ниже, чем при 20 °C, и допускаемое напряжение снижается соответственно. Для литых деталей, крупных поковок и толстого проката минимальные свойства по стандарту тоже ниже, чем для тонких сечений, — это учитывают по строке стандарта для нужной толщины.

Таблица хорошо показывает два вывода. Улучшенная легированная сталь даёт допускаемое напряжение в два-три раза выше углеродистой — это реальный резерв для уменьшения размеров нагруженных деталей. А аустенитная нержавейка по пределу текучести слабее Ст3, и деталь, рассчитанную из углеродистой стали, нельзя просто сделать из 12Х18Н10Т того же сечения.

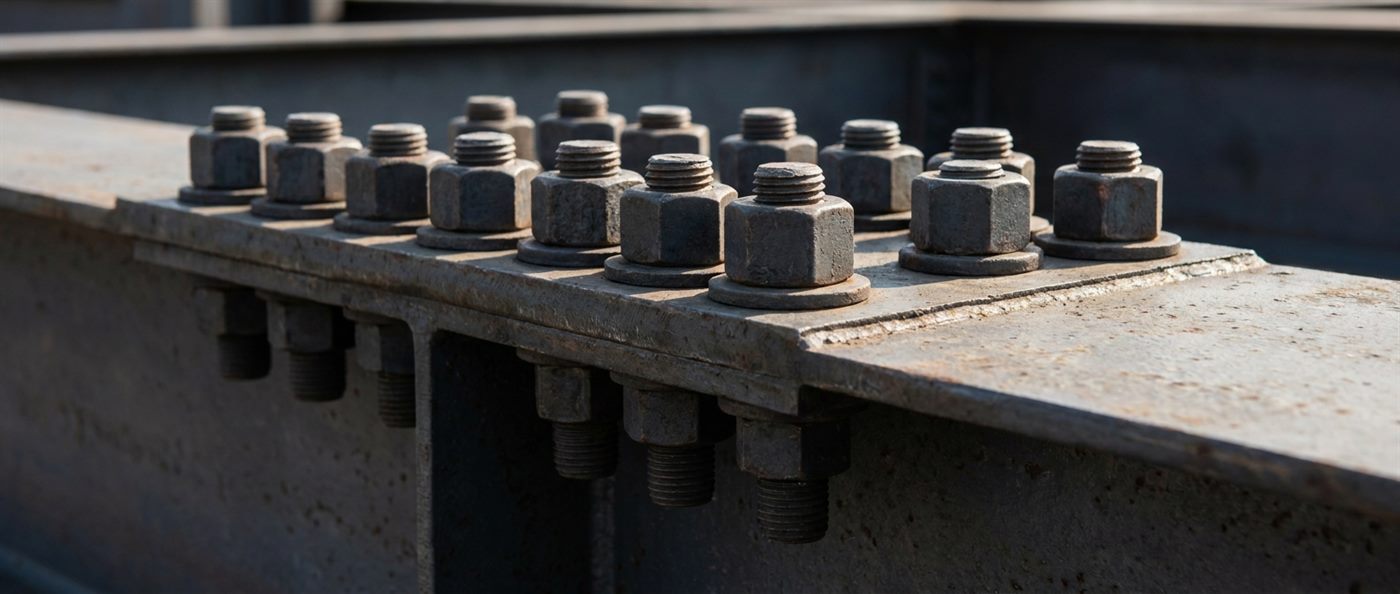

Растяжение, срез, смятие, изгиб и кручение

• Растяжение и сжатие — основное допускаемое напряжение [σ];
• Срез и кручение — для пластичных сталей [τ] берут примерно 0,5–0,6 от [σ]: по энергетической теории прочности предел текучести при сдвиге составляет около 0,58 предела текучести при растяжении;
• Изгиб — обычно то же [σ], что и при растяжении, иногда с небольшим повышением для пластичных материалов;
• Смятие на поверхностях контакта — пальцы, шпонки, шлицы, проушины — допускаемое напряжение назначают выше [σ], ориентировочно в 1,5–2 раза, но для подвижных соединений, где важен износ, — значительно ниже. Расчёт на смятие для шпонок и шлицев разобран в статьях о шпонках и о шлицевых соединениях.

Примеры расчёта

Тяга на растяжение. Стержень из Ст3 диаметром 20 мм нагружен силой 40 кН. Площадь сечения — 314 мм², напряжение — 40 000 / 314 ≈ 127 МПа. Фактический запас по пределу текучести n = 245 / 127 ≈ 1,9 — больше требуемых 1,5, тяга проходит.

Палец на срез. Палец диаметром 16 мм из стали 45 работает на двухсрезный сдвиг под нагрузкой 30 кН. Площадь одного сечения — 201 мм², касательное напряжение τ = 30 000 / (2 · 201) ≈ 75 МПа. При [τ] около 142 МПа запас достаточный; дополнительно палец проверяют на смятие в проушинах и на изгиб, если зазоры велики.

Подбор сечения. Если нужно найти размер, условие прочности переворачивают: требуемая площадь A = F / [σ]. Для силы 100 кН и стали 09Г2С с [σ] около 217 МПа нужна площадь не менее 461 мм², то есть круг диаметром около 25 мм.

Запас по жёсткости и устойчивости

Прочность — не единственный критерий. Деталь может иметь большой запас по напряжениям и при этом не работать: вал прогибается так, что перекашивает подшипники, длинная стойка теряет устойчивость, тонкая пластина вибрирует. Поэтому наряду с проверкой σ ≤ [σ] выполняют проверку жёсткости — прогиб и угол поворота не должны превышать допустимых значений — и устойчивости сжатых элементов. Для жёсткости важен не предел текучести, а модуль упругости и форма сечения, и более прочная сталь здесь не помогает. Для устойчивости запас назначают отдельно и, как правило, больше, чем для прочности, потому что потеря устойчивости наступает внезапно. О прогибах — в статье о расчёте балки на прогиб.

Допускаемые напряжения и расчёт по СП 16

Строительные стальные конструкции в России рассчитывают не по допускаемым напряжениям, а по методу предельных состояний согласно СП 16.13330.2017. Вместо одного общего коэффициента запаса используется система частных коэффициентов: к нагрузкам — коэффициенты надёжности по нагрузке, к материалу — коэффициент надёжности по материалу, через который из нормативного сопротивления получают расчётное сопротивление Ry, а также коэффициенты условий работы и надёжности по ответственности. Это точнее отражает разные источники неопределённости, но и требует пользоваться нормами напрямую. Как из предела текучести получается расчётное сопротивление, объяснено в статье о пределе текучести. Для деталей машин, оснастки и оборудования по-прежнему широко применяют допускаемые напряжения и коэффициенты запаса.

Что «съедает» запас прочности

• Концентраторы напряжений — галтели малого радиуса, канавки, резьбы, отверстия, шпоночные пазы: местное напряжение в них в разы выше номинального, и при переменной нагрузке именно там зарождается усталостная трещина. Подробнее — в статье о стали для валов;
• Сварные швы — остаточные напряжения и изменённая структура околошовной зоны; о сварке трудных сталей — в статье о свариваемости;
• Коррозия и износ уменьшают сечение со временем — для таких деталей закладывают припуск на коррозию;
• Температура — при нагреве предел текучести снижается, при морозе падает ударная вязкость; о хрупком разрушении на холоде — в статье об ударной вязкости;
• Размер детали — у крупных сечений свойства в сердцевине ниже, чем на стандартных образцах, особенно у закаливаемых сталей;
• Несоответствие материала — замена марки без пересчёта или металл без подтверждённых свойств; поэтому свойства берут из документа о качестве, о нём — в статье о сертификате на металлопрокат.

Миф: запас прочности 2 означает, что деталь выдержит вдвое большую нагрузку. Это верно только для простого статического случая и только по тому виду разрушения, от которого считали запас. Если запас 2 отсчитан от предела текучести, при двойной нагрузке деталь не разрушится, но получит остаточную деформацию. При переменной нагрузке рост напряжения на десятки процентов может сократить ресурс в разы, а сжатый гибкий стержень потеряет устойчивость раньше, чем материал дойдёт до текучести. Поэтому запас проверяют по каждому возможному виду отказа — прочности, устойчивости, усталости, жёсткости.

Частые вопросы

Что такое допускаемое напряжение?

Наибольшее напряжение, при котором деталь работает надёжно. Его получают делением предельного напряжения материала — предела текучести, прочности или выносливости — на требуемый коэффициент запаса прочности.

Как рассчитать коэффициент запаса прочности?

Разделить предельное напряжение материала на действующее напряжение в детали: n = σпред / σ. Например, при пределе текучести 245 МПа и напряжении 127 МПа запас равен примерно 1,9.

Какой коэффициент запаса прочности принимать?

Для пластичных сталей при статической нагрузке в машиностроении обычно 1,5–2 по пределу текучести, для хрупких материалов — 2,5–4 и выше по пределу прочности, при переменной нагрузке — 1,3–2,5 по пределу выносливости. В отраслях с собственными нормами запас задают эти нормы.

Какое допускаемое напряжение для стали 20?

При минимальном пределе текучести 245 МПа и запасе 1,5 — около 163 МПа на растяжение и около 98 МПа на срез. Для сосудов под давлением, подъёмных и строительных конструкций значения принимают по их нормативным документам.

Чем допускаемое напряжение отличается от расчётного сопротивления?

Допускаемое напряжение включает весь запас в одном коэффициенте и применяется в машиностроении. Расчётное сопротивление Ry используется в методе предельных состояний для строительных конструкций, а запас распределён между коэффициентами надёжности по нагрузке, материалу, условиям работы и ответственности.

Что такое предел выносливости и когда от него считать запас?

Это наибольшее напряжение, которое образец выдерживает без разрушения при очень большом числе циклов нагружения. Для сталей он обычно составляет около 0,4–0,5 предела прочности. Запас от предела выносливости считают для валов, осей, пружин и других деталей с переменной нагрузкой, учитывая концентраторы напряжений и состояние поверхности.

Какое допускаемое напряжение на срез?

Для пластичных сталей — примерно 0,5–0,6 от допускаемого напряжения на растяжение. Например, для Ст3 при [σ] около 163 МПа это около 98 МПа.

Запас: допускаемое напряжение — предельное напряжение материала, делённое на коэффициент запаса: для пластичных сталей при статике отсчитывают от предела текучести с запасом около 1,5–2, для хрупких — от предела прочности с запасом 2,5–4, при переменной нагрузке — от предела выносливости; на срез берут около 0,6 от допускаемого на растяжение; для Ст3 и стали 20 это около 163 МПа, для 09Г2С — около 217, для улучшенной 40Х — около 520 МПа; строительные конструкции считают по СП 16 через расчётные сопротивления, а концентраторы, сварка, коррозия и температура снижают фактический запас.
