Обозначение материала на чертеже
Содержание
Материал на чертеже — первое, что смотрит снабженец, технолог и поставщик металла. Если в основной надписи написано просто «Сталь» или «Нержавейка», деталь сделают из того, что окажется под рукой, а если указан только сортамент без марки или марка без стандарта, заказ металла превращается в переписку. Разберём, где по ЕСКД указывают материал, как правильно записать круг, лист, трубу, уголок, калиброванный прокат и цветные металлы, как обозначают материалы штриховкой в разрезах по ГОСТ 2.306-68, где указывают заменители и какие ошибки чаще всего встречаются в чертежах, которые приходят в работу.
Где на чертеже указывают материал
Материал детали записывают в основной надписи чертежа. По ГОСТ 2.104-2006 для этого отведена графа 3 — «обозначение материала детали», и заполняют её только на чертежах деталей. На сборочных чертежах и чертежах общего вида материал в основной надписи не указывают: материалы составных частей приводятся на их собственных чертежах или в спецификации.
В графу записывают один материал. Если деталь допускается изготавливать из другого материала, заменитель указывают в технических требованиях на поле чертежа или в технологической документации, но не через запятую в основной надписи. Для деталей, которые изготавливают без чертежа по спецификации, материал записывают в спецификации сборочной единицы.
Из чего состоит обозначение материала
Полная запись отвечает на три вопроса: какой профиль и какого размера, какая марка, по каким стандартам их поставляют. Для металлов, которые поставляют в виде сортамента, обозначение записывают дробью:
- в числителе — наименование профиля, его размер, при необходимости точность и стандарт на сортамент;
- в знаменателе — марка материала, при необходимости дополнительные требования и стандарт на технические условия или марку.
Если деталь получают не из сортамента, а литьём, ковкой или штамповкой из материала, размер которого не важен, указывают только марку и стандарт на неё, без дроби.

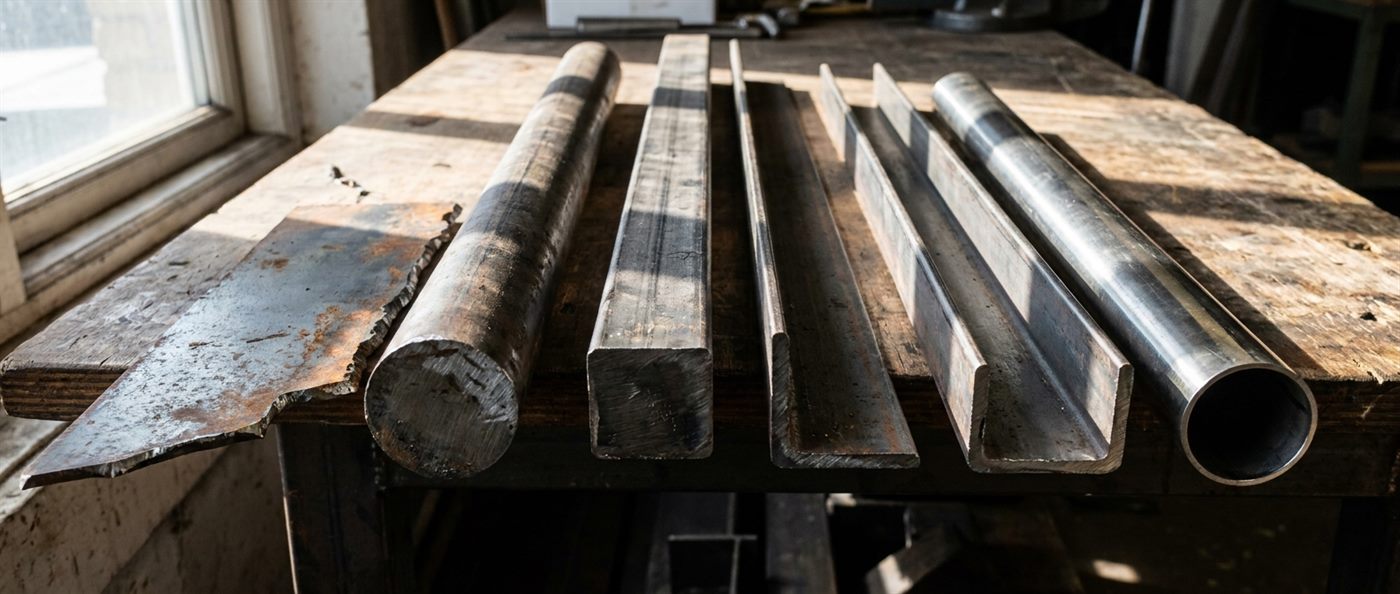

Примеры записи для чёрного проката
| Вид заготовки | Пример записи | Что означает |
|---|---|---|
| Горячекатаный круг | Круг 40-В ГОСТ 2590-2006 / 45 ГОСТ 1050-2013 | круг диаметром 40 мм обычной точности прокатки из стали 45 |
| Калиброванный круг | Круг 20-h11 ГОСТ 7417-75 / 45 ГОСТ 1050-2013 | калиброванный круг 20 мм с допуском по h11 |
| Круг со специальной отделкой поверхности | Пруток 5-В-h9-Т-20Х ГОСТ 14955-77 | пример из стандарта: диаметр 5 мм, группа отделки В, квалитет h9, термообработанный, сталь 20Х |
| Лист | Лист 10 ГОСТ 19903-2015 / С255 ГОСТ 27772-2021 | горячекатаный лист толщиной 10 мм класса прочности С255 |
| Уголок | Уголок 50×50×5 ГОСТ 8509-93 / С245 ГОСТ 27772-2021 | равнополочный уголок 50×50×5 мм |
| Бесшовная труба | Труба 57×3,5 ГОСТ 8732-78 / 20 ГОСТ 8731-74 | горячедеформированная труба 57×3,5 мм из стали 20 |
| Нержавеющий круг | Круг 40-В ГОСТ 2590-2006 / 12Х18Н10Т ГОСТ 5949-2018 | горячекатаный круг 40 мм из коррозионностойкой стали |
| Отливка или поковка без сортамента | СЧ20 ГОСТ 1412-85; Сталь 40Х ГОСТ 4543-2016 | марка материала и стандарт на марку |
Обратите внимание на буквы и квалитеты в числителе. «В» в записи горячекатаного круга — точность прокатки (обычная), и она определяет предельные отклонения диаметра. «h11» в записи калиброванного круга — квалитет по системе допусков. Если чертёж требует точного диаметра без обработки, указывают калиброванный прокат; о нём подробно — в статье о калиброванном круге.
Примеры записи для цветных металлов
Для цветных металлов стандарты на полуфабрикаты обычно сразу содержат и сортамент, и марку, поэтому обозначение часто пишут в одну строку по образцу из соответствующего стандарта.
| Материал | Пример записи |
|---|---|
| Алюминиевый лист | Лист АМг2М 2,0×1200×3000 ГОСТ 21631-76 |
| Латунный пруток | Пруток ЛС59-1 круглый 20 ГОСТ 2060-2006 |
| Бронза без сортамента | БрАЖ9-4 ГОСТ 18175-78 |
| Медь без сортамента | М1 ГОСТ 859-2014 |
Для алюминиевых сплавов и меди важно указывать состояние поставки: АМг2М и АМг2Н — одна марка, но разная прочность и способность гнуться; М1М и М1Т — мягкая и твёрдая медь. Разница между медью, латунью и бронзой разобрана в статье о меди, латуни и бронзе.
Как записывать марку стали
- Марка пишется так, как в стандарте. Ст3сп, Ст3пс — по ГОСТ 380 и ГОСТ 535, класс прочности С245, С345 — по ГОСТ 27772, 09Г2С — по ГОСТ 19281. «Сталь 3», «Ст.3» и «Ст-3» — не обозначения марки;
- Слово «Сталь» перед маркой принято писать, когда марка обозначается только цифрами или когда запись даётся без сортамента: «Сталь 45 ГОСТ 1050-2013», «Сталь 20 ГОСТ 1050-2013»;
- Год стандарта указывают действующий. Старые редакции — ГОСТ 1050-88, ГОСТ 5632-72, ГОСТ 27772-88 — заменены, и их требования к составу и свойствам могут отличаться;
- Категория и дополнительные требования пишут в знаменателе после марки, если они важны для детали, — например, категорию по ударной вязкости. Что означают категории, рассказано в статье об ударной вязкости стали;
- Зарубежные марки. Если деталь изготавливают в России, а конструктор работал с зарубежной маркой — AISI 304, S355J2, 1.4301, — лучше указать российский аналог по ГОСТ или стандарт, по которому марку будут поставлять. Подбор аналогов — в статье об аналогах марок стали.

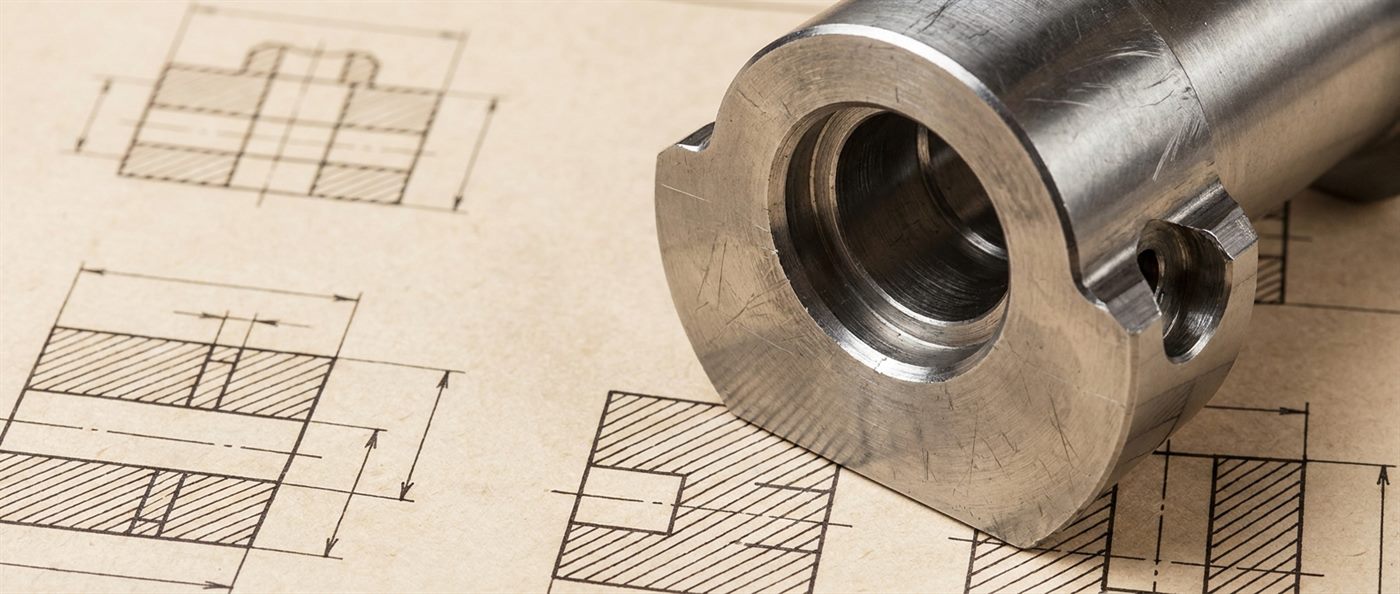

Графическое обозначение материалов в разрезах и сечениях
В разрезах и сечениях материал показывают штриховкой по ГОСТ 2.306-68. Основные обозначения:
| Материал | Как обозначают в сечении |
|---|---|
| Металлы и твёрдые сплавы | параллельные тонкие сплошные линии под углом 45° |
| Неметаллические материалы, в том числе пластмассы, резина, прокладки | сетка из двух семейств линий под 45° в разные стороны |
| Дерево, стекло, жидкости, бетон, керамика, грунт | собственные условные обозначения, установленные стандартом для каждого материала |
Правила нанесения штриховки, которые чаще всего нарушают:
- линии штриховки проводят под углом 45° к линии рамки чертежа, к оси изображения или к контуру; если линии под 45° совпадают с контуром или осями, берут угол 30° или 60°;
- расстояние между линиями — от 1 до 10 мм в зависимости от площади штриховки и формата, и оно одинаково для всех разрезов и сечений одной детали на чертеже;
- смежные детали в разрезе штрихуют в разные стороны или с разным шагом, чтобы границы деталей читались;
- узкие сечения шириной менее 2 мм допускается зачернять, оставляя просветы между смежными сечениями;
- штриховка показывает только тип материала — марку она не заменяет, и её всё равно записывают в основной надписи.
Почему полная запись экономит деньги
Обозначение материала — это фактически техническое задание на закупку. По полной записи снабженец сразу знает, какой профиль, какой точности и с какими гарантиями заказывать, а склад — что выдать. По неполной начинаются уточнения: позвонить конструктору, подобрать «похожее», заказать с запасом по точности или прочности. Итог — переплата за более дорогой металл, задержки или, наоборот, деталь из неподходящей марки, которую обнаружат только при термообработке или в эксплуатации. Для серийных изделий цена ошибки умножается на тираж, поэтому проверка графы материала — обязательный пункт нормоконтроля.
Материал в спецификации
В спецификации сборочной единицы по ГОСТ 2.106 предусмотрен раздел «Материалы». В него записывают материалы, которые непосредственно входят в изделие, но не имеют своих чертежей: проволоку, ленту, прокладочный материал, краску и т. п. Для деталей, на которые чертежи не выпускают, в графе «Наименование» указывают наименование детали и материал с размерами заготовки — по этой записи деталь изготовят без отдельного чертежа.
Материал для листовых деталей и лазерной резки
Для деталей, которые вырезают из листа лазером или плазмой, материал и толщина особенно важны: они определяют способ резки, качество кромки и цену. В чертеже или в задании на резку указывают марку, толщину и стандарт на лист, а для нержавейки и алюминия — ещё вид поверхности и состояние поставки. Если чертёж передаётся в виде DXF-файла, эти данные дублируют в названии файла или в сопроводительной таблице: сам контур в DXF материала не содержит. Как подготовить файл, рассказано в статье о DXF-чертеже для лазерной резки, о поверхностях нержавеющего листа — в статье о видах поверхности.
Покрытие и термообработка — не в графе материала
Частая ошибка — дописывать в графу материала покрытие или термообработку: «Ст3 оцинк.», «45 калёная». Эти требования записывают в технических требованиях на поле чертежа. Металлические и неметаллические неорганические покрытия обозначают по ГОСТ 9.306-85: например, «Ц15.хр» — цинковое покрытие толщиной 15 мкм с хроматированием. Лакокрасочные покрытия задают по ГОСТ 9.032-74 с указанием материала, цвета и класса покрытия. Термообработку записывают с указанием твёрдости и, при необходимости, глубины упрочнённого слоя по ГОСТ 2.310: например, «Закалка ТВЧ h 1,5…2,0 мм, 48…53 HRC». Так материал, его упрочнение и защита читаются однозначно, и каждое требование попадает к своему исполнителю. О видах цинкования — в статье о цинковании металла.
Типичные ошибки в обозначении материала
| Как написано | В чём проблема | Как правильно |
|---|---|---|
| Сталь | не указана марка — неизвестны прочность, свариваемость, термообработка | Сталь 20 ГОСТ 1050-2013 или С245 ГОСТ 27772-2021 |
| Нержавейка, нерж., AISI | не указан класс и марка — 12Х18Н10Т, AISI 430 и 20Х13 ведут себя совершенно по-разному | 12Х18Н10Т ГОСТ 5632-2014 с сортаментом |
| Ст3 без стандарта | неизвестна степень раскисления и категория | Ст3сп ГОСТ 535-2005 с категорией при необходимости |
| Круг 40 / 45 | нет стандарта на сортамент и точности — непонятно, горячекатаный или калиброванный | Круг 40-В ГОСТ 2590-2006 / 45 ГОСТ 1050-2013 |
| Лист 3 мм, сталь 08 | не указан вид проката и стандарт, марка записана неполно | Лист 3 ГОСТ 19904-90 / 08пс ГОСТ 16523-97 |
| Алюминий Д16 | не указано состояние — Д16, Д16Т и Д16АТ различаются по прочности | марка с состоянием и стандартом на полуфабрикат |
| Два материала через запятую | в основной надписи указывают один материал | заменитель — в технических требованиях |
Миф: раз марка стали указана, остальное поставщик поймёт сам. Марка задаёт химический состав, но не говорит, какой профиль нужен, какой точности, в каком состоянии и с какими гарантиями. Круг 40 из стали 45 бывает горячекатаным обычной точности с отклонением диаметра в десятые доли миллиметра и калиброванным по h9 с отклонением в несколько сотых, лист из 09Г2С — с ударной вязкостью при −40 °C и без неё. Полная запись дробью с сортаментом и техническими условиями избавляет от ошибок закупки и споров при приёмке.
Частые вопросы
Где на чертеже указывают материал детали?
В основной надписи, в графе 3 по ГОСТ 2.104-2006. Её заполняют только на чертежах деталей; на сборочных чертежах материал составных частей указывают в их чертежах или в спецификации.
Как записать материал дробью?
В числителе — наименование и размер профиля со стандартом на сортамент, в знаменателе — марку и стандарт на неё или на технические условия. Например: Круг 40-В ГОСТ 2590-2006 / 45 ГОСТ 1050-2013.
Как обозначается металл в разрезе?
Параллельными тонкими сплошными линиями под углом 45° по ГОСТ 2.306-68. Неметаллические материалы обозначают сеткой из линий в двух направлениях.
Можно ли указать на чертеже два материала?
В основной надписи — нет, указывают один. Допускаемые заменители приводят в технических требованиях на поле чертежа или в технологической документации.
Нужно ли писать год стандарта?
Да. Год показывает редакцию стандарта, а требования разных редакций к составу и свойствам могут различаться. Указывают действующую редакцию.
Куда записать покрытие и термообработку?
В технические требования на поле чертежа, а не в графу материала. Покрытие обозначают по ГОСТ 9.306-85 или ГОСТ 9.032-74, термообработку — с указанием твёрдости и, при необходимости, глубины слоя.
Как указать на чертеже нержавеющую сталь?
Маркой по ГОСТ — например, 12Х18Н10Т — со стандартом на марку и сортамент. Слово «нержавейка» или просто AISI без номера не определяют материал.
Графа: материал детали указывают в графе 3 основной надписи по ГОСТ 2.104-2006 — один, без заменителей; для сортамента запись делают дробью: профиль, размер, точность и стандарт на сортамент в числителе, марка и стандарт в знаменателе; марку пишут как в стандарте, с действующим годом и при необходимости с категорией и состоянием поставки; в разрезах металл штрихуют тонкими линиями под 45° по ГОСТ 2.306-68, неметаллы — сеткой, а заменители выносят в технические требования.
