Вес листа рифленого: таблица массы 1 м² по ГОСТ 8568-77

Вес листа рифлёного — это фактическая масса одного квадратного метра стального плоского проката с регулярным выпуклым рисунком на поверхности, который выполняет функцию антискольжения. При расчёте металлоконструкций, перекрытий и промышленных площадок важно точно знать эту массу — вес листа рифлёного, таблицу массы 1 м² по ГОСТ 8568-77, отдельно для рисунков ромб и чечевица, разберём в этой статье вместе с формулами расчёта.

Откуда берётся дополнительная масса рифлёного проката

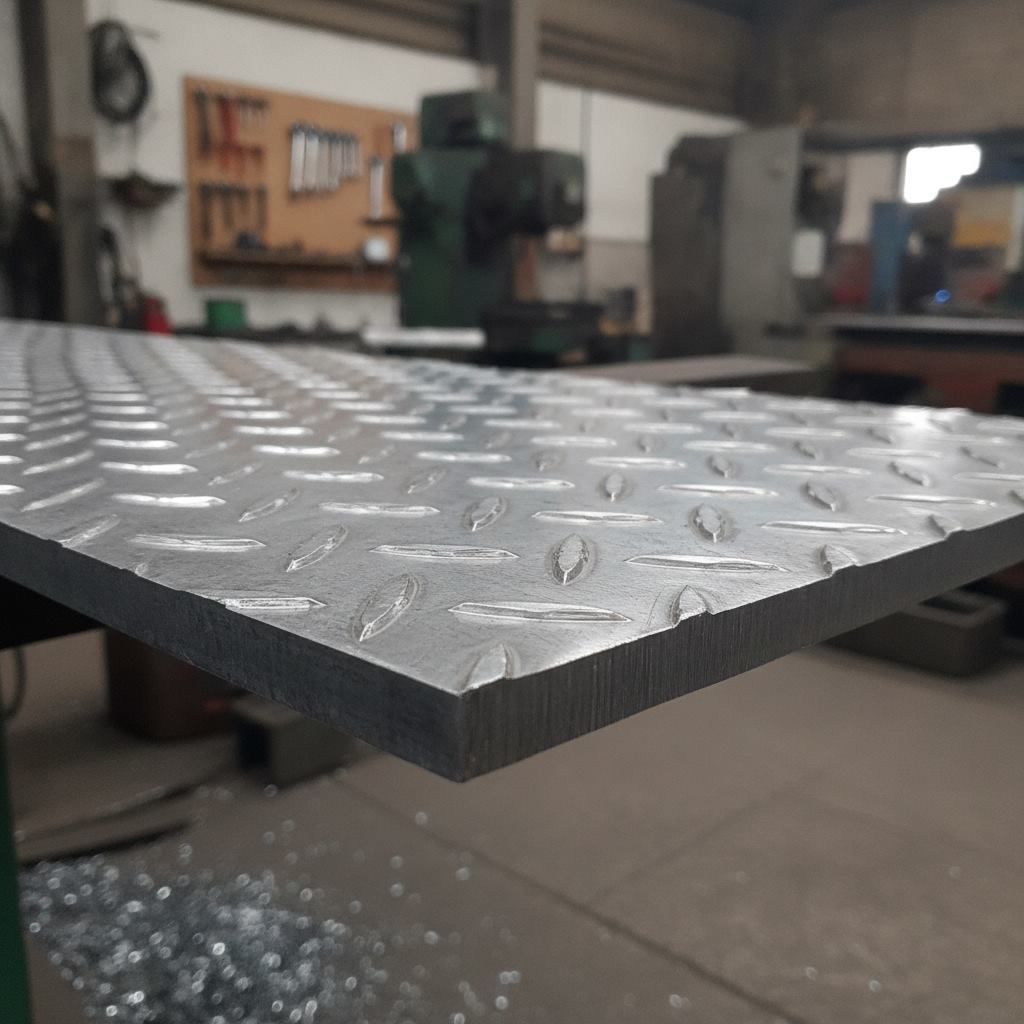

Ключевая особенность материала: рифлёный лист по ГОСТ 8568-77 всегда весит больше, чем гладкий лист той же номинальной толщины. При горячей прокатке на одной стороне формируется объёмный рисунок (рифели), вторая сторона остаётся плоской.

Номинальная толщина в маркировке измеряется по основанию, без учёта высоты выступов — соответственно, на квадратный метр уходит больше металла: он расходуется не только на плоскость, но и на сам рельеф. Выбирая толщину под проект в каталоге рифлёных листов, стоит закладывать эту разницу в расчёт нагрузки.

ГОСТ ограничивает высоту рифлей в пределах 0,1–0,3 от толщины основания, но не менее 0,5 мм, и на практике высота выступа для большинства ходовых размеров остаётся близкой к постоянной величине. Из-за этого на тонких листах (2,5–4 мм) рифление в процентах «съедает» заметно больше массы, чем на толстых (10–12 мм) — на тонком металле выступы составляют куда более заметную долю общего объёма.

Геометрия рисунка: ромбический и чечевичный профиль

ГОСТ 8568-77 определяет два вида текстуры, напрямую влияющих на вес квадратного метра. Ромбическое рифление — пересекающиеся линии, образующие сетку из ромбов с диагоналями 25–30 на 60–70 мм. Рельеф высокий и плотный, поэтому добавка к весу гладкого основания существенна — примерно 5,5–7%.

Чечевичное рифление — отдельные овальные выступы, расположенные перпендикулярно друг другу, с расстоянием между рифлями 20, 25 или 30 мм. Рельеф ниже и реже ромба, поэтому металла на его формирование уходит меньше — добавка к массе базового проката составляет около 2,5–3%.

Выбор рисунка определяется сферой применения: ромб даёт максимальное сцепление с обувью или колёсами техники, поэтому его берут на наклонные пандусы и открытые эстакады в условиях обледенения. Чечевица легче очищается от грязи и смотрится аккуратнее, поэтому её чаще выбирают для лестничных маршей и смотровых площадок в цехах. Правильный выбор текстуры помогает оптимизировать вес всей конструкции при заказе через раздел листового металлопроката.

Таблица массы 1 м² рифлёного листа по ГОСТ 8568-77

Ниже — справочные значения массы одного квадратного метра для обоих рисунков рифления.

Ромбическое рифление

Толщина основания, мм	Масса 1 м², кг
2,5	21,0
3,0	25,1
4,0	33,5
5,0	41,8
6,0	50,0
8,0	66,0
10,0	83,0
12,0	99,3

Чечевичное рифление

Толщина основания, мм	Масса 1 м², кг
2,5	20,1
3,0	24,2
4,0	32,2
5,0	40,5
6,0	48,5
8,0	64,9
10,0	80,9
12,0	96,8

Сравнение веса рифлёного и гладкого листа

Чтобы оценить влияние рельефа на массу, сравним с обычным плоским прокатом: теоретический вес 1 м² гладкого листа считается как толщина в мм × 7,85 (плотность стали).

Для тонкого проката 2,5 мм: гладкий лист весит 2,5 × 7,85 = 19,625 кг/м². Ромбический рифлёный той же толщины — 21,0 кг, разница почти 1,4 кг на квадратный метр, то есть свыше 7%. На большой площади промышленного пола эти неучтённые килограммы легко превращаются в тонны лишней нагрузки на фундамент.

Для толстого проката 10 мм: гладкий лист весит 10 × 7,85 = 78,5 кг/м², ромбический рифлёный — 83,0 кг. Разница 4,5 кг, но в процентах это уже около 5,7% — чем толще основание, тем меньшую долю от общей массы составляет сам антискользящий рельеф.

Как рассчитать массу целого листа

На практике металл поставляется готовыми картами стандартных габаритов, а не абстрактными квадратными метрами. Формула: вес листа = вес 1 м² × ширину (м) × длину (м).

Пример: нужен лист с ромбическим рифлением 4 мм, размером 1250×2500 мм. Переводим в метры и считаем площадь: 1,25 × 2,5 = 3,125 м². Берём из таблицы массу 1 м² для ромба 4 мм — 33,5 кг. Умножаем: 3,125 × 33,5 = 104,6875, округляем — 104,7 кг весит один такой лист. Зная точный вес каждой позиции, легко подобрать грузовой транспорт и не переплатить за перегруз на весовом контроле.

Экспертиза МТМ в работе с листовым прокатом

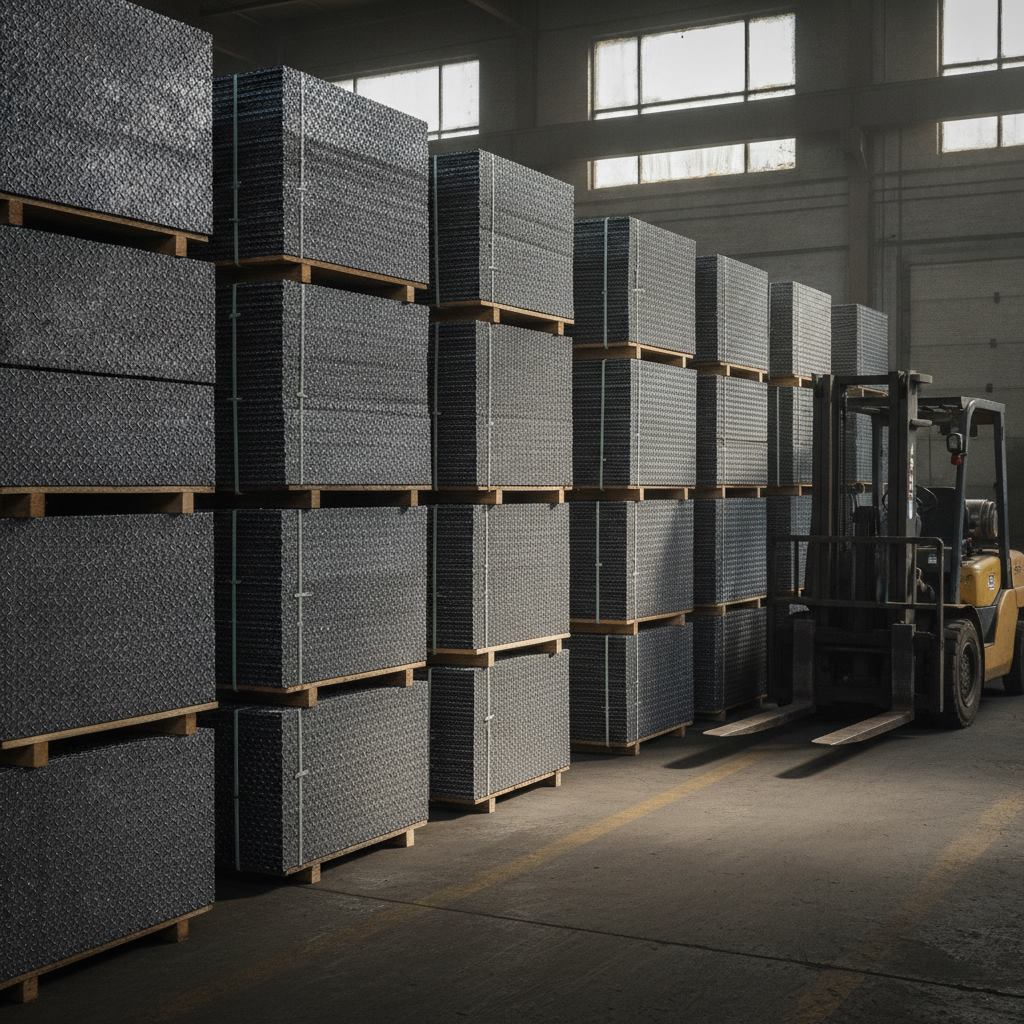

Компания МТМ располагает складским комплексом, адаптированным для хранения и обработки крупногабаритных партий металла. Пачка рифлёных листов может весить 3-5 тонн, поэтому на складе задействованы мостовые краны и вилочные погрузчики повышенной грузоподъёмности для безопасной погрузки в открытые кузова.

Выпуклая фактура ромба и чечевицы усложняет рубку и резку — рельеф создаёт неравномерное сопротивление инструменту. В парке МТМ есть гильотинные ножницы с усиленной гидравликой, которые рубят рифлёный профиль толщиной до 12 мм без замятия кромок и деформации полотна. Для деталей сложной формы — ступеней, площадок с вырезами под оборудование — применяем плазменную и лазерную резку с автоматической калибровкой высоты резака под перепады рельефа. Подробнее о возможностях — на странице услуг резки металла. МТМ предоставляет сертификаты качества на каждую партию.

Резюме

Зная разницу между ромбическим и чечевичным рифлением, добавку к весу гладкого листа и формулу расчёта массы целого изделия, можно точно спланировать закупку и логистику. Специалисты МТМ помогут подобрать нужную толщину и рисунок, выполнят резку под заказ и организуют доставку партии на объект в Санкт-Петербурге и Ленинградской области.
