Как выбрать электроды для ручной сварки: покрытие, диаметр
Содержание
Электрод покупают часто по одному критерию — марка знакомая, диаметр «примерно тот же, что брали в прошлый раз». Шов при этом то пористый, то слишком горячий и прожигает тонкий металл насквозь, то просто плохо зажигается дуга. Причина обычно не в качестве электрода, а в том, что тип покрытия, диаметр и ток для него выбраны не под конкретную деталь, а наугад.
Дальше — что означает буква после цифр в маркировке электрода, как цифра Э связана с прочностью шва, как выбрать диаметр под толщину металла и почему один и тот же электрод у новичка и опытного сварщика ведёт себя по-разному. Виды сварных соединений и то, как их читать на чертеже, разобраны отдельно — в статье про сварные швы и соединения.
Ориентир
- Буква после цифр в маркировке (А, Б, Р, Ц) — тип покрытия электрода, а не просто часть названия бренда.
- Цифра после буквы Э (Э42, Э46, Э50) — минимальная прочность металла шва, её подбирают под прочность свариваемой стали.
- Диаметр электрода выбирают по толщине металла, а не по тому, что осталось в упаковке.
- Основной (Б) вид покрытия требователен к сварщику и хранению, зато даёт более пластичный и прочный шов; рутиловый (Р) — более щадящий к новичку.
- Отсыревшее покрытие — частая причина пористого шва, а не брак самого электрода.

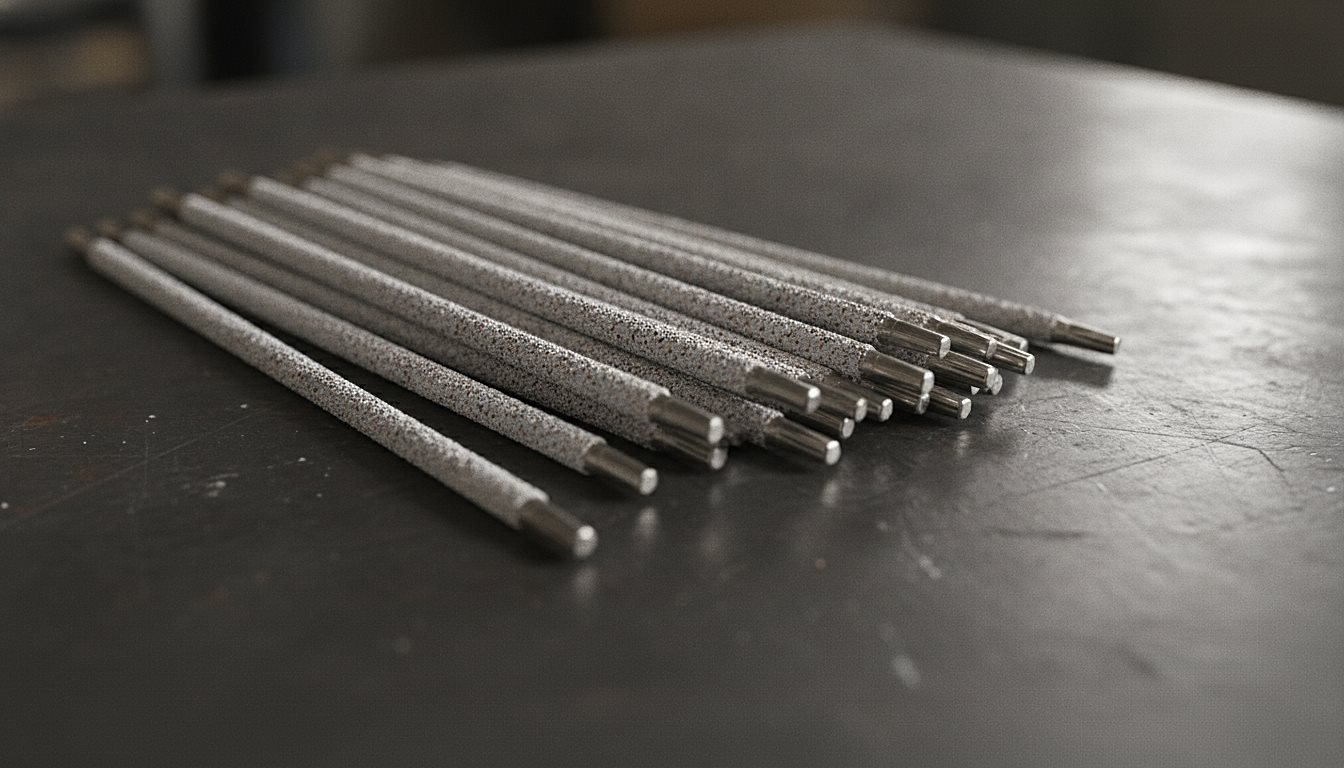

Тип покрытия: буква после цифр
По ГОСТ 9466-75 тип покрытия электрода обозначают буквой сразу после цифрового кода прочности: А — кислое, Б — основное, Р — рутиловое, Ц — целлюлозное, П — прочие виды покрытий, не попадающие в первые четыре категории. Это не формальность для этикетки, а прямое указание на то, как электрод будет вести себя в работе.
| Покрытие | Особенность в работе | Кому подходит |
|---|---|---|
| Р (рутиловое) | Лёгкий розжиг и повторный поджиг дуги, стабильное горение | Начинающим и для сварки во всех положениях |
| Б (основное) | Прочный и пластичный шов, но требовательно к хранению и технике сварки | Ответственным конструкциям, толстому металлу |
| А (кислое) | Глубокое проплавление, но больше разбрызгивания металла | Сварке металла с загрязнённой поверхностью |
| Ц (целлюлозное) | Много защитного газа при горении, подходит для труб | Монтажу трубопроводов, вертикальным швам сверху вниз |
Миф: все типы покрытия одинаково просты в работе, разница только в цене и упаковке. На практике основной (Б) электрод сложнее в розжиге дуги, чувствительнее к влажности покрытия и часто требует сварки на постоянном токе обратной полярности, тогда как рутиловый (Р) прощает почти любые ошибки новичка и одинаково хорошо работает на переменном и постоянном токе. Выбор покрытия под навык сварщика и условия работы важен не меньше, чем выбор под саму сталь.
Что означает цифра после Э
Маркировка вида Э42, Э46, Э50 показывает временное сопротивление разрыву металла шва в кгс/мм² — Э46 гарантирует не менее 46 кгс/мм², что примерно соответствует 450 МПа. Эту цифру подбирают под прочность самой свариваемой стали: для обычной конструкционной стали хватает Э42–Э46, для более прочных сталей нужен электрод с соответствующим или чуть более высоким запасом по прочности шва. Ставить заведомо более прочный электрод, чем того требует основной металл, смысла не имеет — шов всё равно ограничен свойствами свариваемой стали, а не только своими собственными. Легированная сталь при этом предъявляет к электроду дополнительные требования помимо прочности — какие именно легирующие элементы и зачем их вводят в сталь, разобрано в статье про легирование стали.

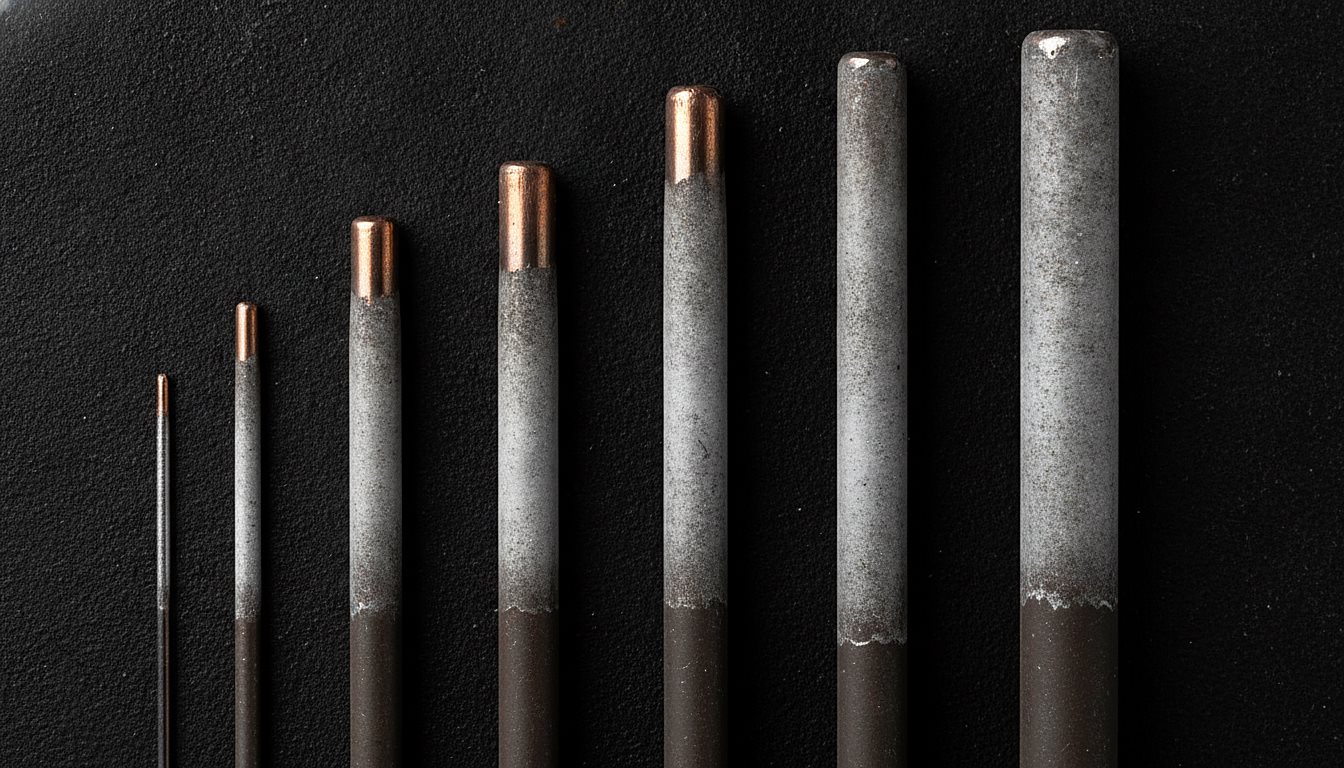

Диаметр электрода: как выбрать под толщину металла
Слишком тонкий электрод на толстом металле удлиняет сварку и не даёт нужного провара; слишком толстый на тонком листе прожигает металл насквозь или оставляет наплывы вместо ровного шва.
| Толщина металла, мм | Диаметр электрода, мм |
|---|---|
| 1–2 | 1,6–2 |
| 3–4 | 3 |
| 5–8 | 4 |
| 9–12 и толще | 5 и более, часто в несколько проходов |
Ток сварки растёт вместе с диаметром электрода: ориентировочно на каждый миллиметр диаметра берут около 30–40 А, но точное значение для конкретной марки электрода указано производителем на упаковке — это не универсальная константа, а стартовая точка для настройки аппарата под конкретный шов.
Хранение: почему покрытие отсыревает
Покрытие электрода, особенно основного типа, впитывает влагу из воздуха при хранении в сыром помещении или после длительного вскрытия упаковки. Влага при горении дуги превращается в водород, который остаётся в металле шва порами и трещинами — внешне это выглядит как брак самого электрода, хотя причина в условиях его хранения, а не в производстве. Отсыревшие электроды с основным покрытием перед ответственной сваркой прокаливают в печи по режиму, указанному производителем; рутиловые электроды к влаге заметно менее чувствительны.
Типичные ошибки
- Выбирать диаметр электрода по остатку в пачке, а не по толщине свариваемого металла.
- Ставить электрод с прочностью шва заметно выше или ниже прочности самой свариваемой стали.
- Хранить электроды с основным покрытием во влажном помещении или вскрытой упаковке без прокалки перед сваркой.
- Использовать целлюлозное или кислое покрытие там, где по условиям нужен более пластичный основной шов.
- Настраивать ток по общей таблице без поправки на конкретную марку электрода и положение шва.
Практика МТМ. На сварочных работах тип и диаметр электрода подбираем под марку металла и толщину детали, а не берём один тип на все задачи — какой металл и какая марка стали перед нами, уточняем по марочнику, если это не указано в задании явно. Для тонкого металла и там, где нужен минимальный нагрев кромки, применяем лазерную сварку вместо электрода. Общий обзор сварочных технологий и когда какую применять — в статье про виды и способы сварки. Заготовки под сварку чаще всего приходят к нам уже после резки, а готовые сварные узлы изготавливаем и как штучные детали по чертежу заказчика в рамках индивидуальных заказов, наравне с остальным изготовлением деталей и прочими услугами МТМ.
Частые вопросы
Что означает буква после цифр в марке электрода?
Тип покрытия по ГОСТ 9466-75: А — кислое, Б — основное, Р — рутиловое, Ц — целлюлозное, П — прочие виды. От неё зависит лёгкость розжига дуги, требования к хранению и то, насколько прочный и пластичный получится шов.
Что означает цифра в обозначении Э46?
Минимальную прочность металла шва на разрыв — не менее 46 кгс/мм², что примерно соответствует 450 МПа. Эту цифру подбирают под прочность самой свариваемой стали, а не берут с запасом на всякий случай.
Как выбрать диаметр электрода для тонкого металла?
Для металла толщиной 1–2 мм обычно берут электрод диаметром 1,6–2 мм. Более толстый электрод на тонком листе рискует прожечь металл насквозь вместо ровного шва.
Какой электрод проще для новичка — основной или рутиловый?
Рутиловый (Р). Он легче зажигается, стабильнее горит и меньше требователен к хранению, чем основной (Б), который к тому же часто нужно варить на постоянном токе обратной полярности.
Почему шов получается пористым при внешне нормальном электроде?
Чаще всего из-за влаги в покрытии, особенно у основного типа электродов. При горении дуги влага превращается в водород, который остаётся в шве порами. Отсыревшие электроды перед ответственной сваркой нужно прокаливать по режиму производителя.
Как связаны диаметр электрода и сварочный ток?
Ориентировочно на каждый миллиметр диаметра электрода берут около 30–40 А, но точное значение для конкретной марки указывает производитель на упаковке — таблица даёт только стартовую точку для настройки аппарата.
Можно ли ставить электрод с более высокой прочностью шва, чем у основного металла?
Смысла в этом обычно нет: прочность соединения всё равно ограничена свойствами свариваемой стали, а не только характеристиками самого шва. Прочность электрода подбирают под сталь, а не берут с запасом.
