Расчёт пружины сжатия: формулы и пример

Винтовая цилиндрическая пружина сжатия — одна из самых массовых деталей: она стоит в клапанах, прижимах, амортизаторах, пресс-формах, механизмах станков. Подобрать её «по месту» можно, но если нужно заказать пружину с заданным усилием, без расчёта не обойтись. Ниже — основные параметры пружины, формулы жёсткости, напряжения и длины по ГОСТ Р 50753-95, проверка формул по таблицам ГОСТ 13773-86, пошаговый пример расчёта, значения модуля сдвига для разных сталей и типичные ошибки при проектировании и заказе пружин.

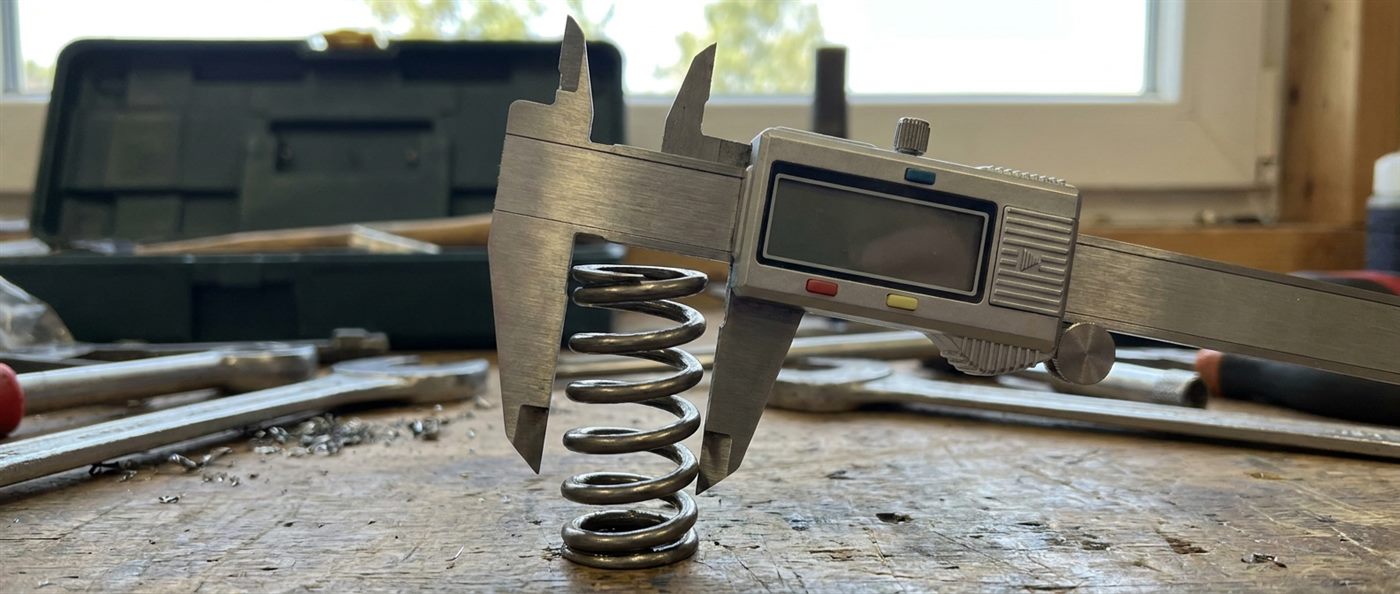

Основные параметры пружины

Параметр	Обозначение	Как определяется
Диаметр проволоки	d	по расчёту на прочность
Наружный диаметр	D1	D1 = D + d
Средний диаметр	D	D = D1 − d
Внутренний диаметр	D2	D2 = D1 − 2d
Индекс пружины	i	i = D / d
Число рабочих витков	n	по требуемой жёсткости
Полное число витков	n1	n1 = n + n2, где n2 — опорные витки, для пружин сжатия от 0 до 2
Рабочая и максимальная сила	F2, F3	F3 = (1,05…1,25) × F2

Обозначения и соотношения взяты из ГОСТ Р 50753-95 на винтовые пружины сжатия и растяжения. Сила F₃ — это усилие при максимальной деформации, когда витки почти соприкасаются; рабочая сила F₂ берётся с запасом от неё.

Формулы расчёта

• Жёсткость пружины: c = G × d⁴ / (8 × D³ × n), Н/мм, где G — модуль сдвига материала, МПа;
• Жёсткость одного витка: c₁ = G × d⁴ / (8 × D³);
• Деформация под нагрузкой: s = F / c;
• Максимальное касательное напряжение при кручении: τ = 8 × F × D / (π × d³), МПа;
• Диаметр проволоки по допускаемому напряжению: d = √(8 × F₂ × i / (π × τ₂));
• Число рабочих витков по нужной деформации: n = s₂ × G × d / (π × D² × τ₂).

Пружина работает на кручение: проволока при сжатии закручивается, поэтому расчёт ведут по касательным напряжениям и модулю сдвига G, а не по модулю упругости E.

Проверка формулы по ГОСТ 13773-86

Стандарты серии ГОСТ 13764–13776 содержат готовые таблицы витков с жёсткостью одного витка. Проверим формулу жёсткости по пружинам из горячекатаной стали из ГОСТ 13773-86 при модуле сдвига 78,5 ГПа:

Проволока d, мм	Наружный диаметр D1, мм	Расчёт c1, Н/мм	По ГОСТ 13773-86, Н/мм
14	90	858,7	858,5
14	140	188,4	188,4
16	120	571,7	571,6
20	240	147,4	147,4

Совпадение — до десятых долей. Значит, для пружин из углеродистых и легированных пружинных сталей в расчётах можно принимать модуль сдвига около 78,5 ГПа, а табличные пружины ГОСТ — использовать как готовые решения.

Модуль сдвига для разных материалов

Материал	Модуль сдвига G при 20 °C, ГПа	Источник
Пружинная углеродистая и легированная сталь	около 78,5	соответствует таблицам ГОСТ 13773-86
Нержавеющая сталь 12Х18Н10Т	68,5	ГОСТ Р 50753-95, таблица А.5
Сплав ХН77ТЮР (ЭИ437Б)	78,3	ГОСТ Р 50753-95, таблица А.5
Сталь 08Х18Н7Г10АМ3-ПД	68,0	ГОСТ Р 50753-95, таблица А.5

Модуль сдвига снижается с нагревом: у 12Х18Н10Т по тому же стандарту он падает с 68,5 ГПа при 20 °C до 60,0 ГПа при 300 °C. Пружина из той же проволоки при нагреве становится мягче, и для горячих узлов это нужно учитывать.

Пример расчёта

Нужна пружина сжатия из углеродистой пружинной проволоки: проволока d = 2 мм, наружный диаметр D₁ = 18 мм, 8 рабочих витков, рабочая сила 60 Н.

1. Средний диаметр D = 18 − 2 = 16 мм, индекс i = 16 / 2 = 8;
2. Жёсткость c = 78 500 × 2⁴ / (8 × 16³ × 8) ≈ 4,79 Н/мм;
3. Рабочая деформация s₂ = 60 / 4,79 ≈ 12,5 мм;
4. Касательное напряжение τ = 8 × 60 × 16 / (π × 2³) ≈ 306 МПа — его сравнивают с допускаемым для выбранной проволоки и режима работы;
5. Максимальная сила с запасом 15 %: F₃ ≈ 69 Н, максимальная деформация s₃ ≈ 14,4 мм;
6. Полное число витков с двумя опорными n₁ = 10; длина развёрнутой проволоки по ГОСТ Р 50753-95 l ≈ 3,2 × D × n₁ ≈ 512 мм, масса пружины — около 12 г.

Если сделать ту же пружину из нержавеющей 12Х18Н10Т, жёсткость при тех же размерах будет около 4,18 Н/мм — на 13 % меньше, и под той же силой она сожмётся сильнее.

Как выбрать индекс и материал

• Индекс пружины D/d обычно выбирают в пределах 4–12. Для пружин из 12Х18Н10Т ГОСТ Р 50753-95 рекомендует индекс от 4 до 12. При малом индексе пружину трудно навить и в ней высокие напряжения, при большом — она теряет устойчивость и «гуляет»;
• Допускаемое напряжение зависит от материала, класса пружины, числа циклов и температуры. В ГОСТ Р 50753-95 оно задано таблицами в зависимости от длительности работы и группы точности;
• Материал выбирают по условиям: углеродистая и кремнистая пружинная сталь — для обычных механизмов, нержавеющая — для влажных и агрессивных сред, жаропрочные сплавы — для высоких температур. О марках и их термообработке — в статье о сталях для пружин;
• Точность по силе или деформации по ГОСТ Р 50753-95 делится на три группы с допусками ±5, ±10 и ±20 %. Первую группу назначают для пружин из проволоки диаметром не менее 1,6 мм.

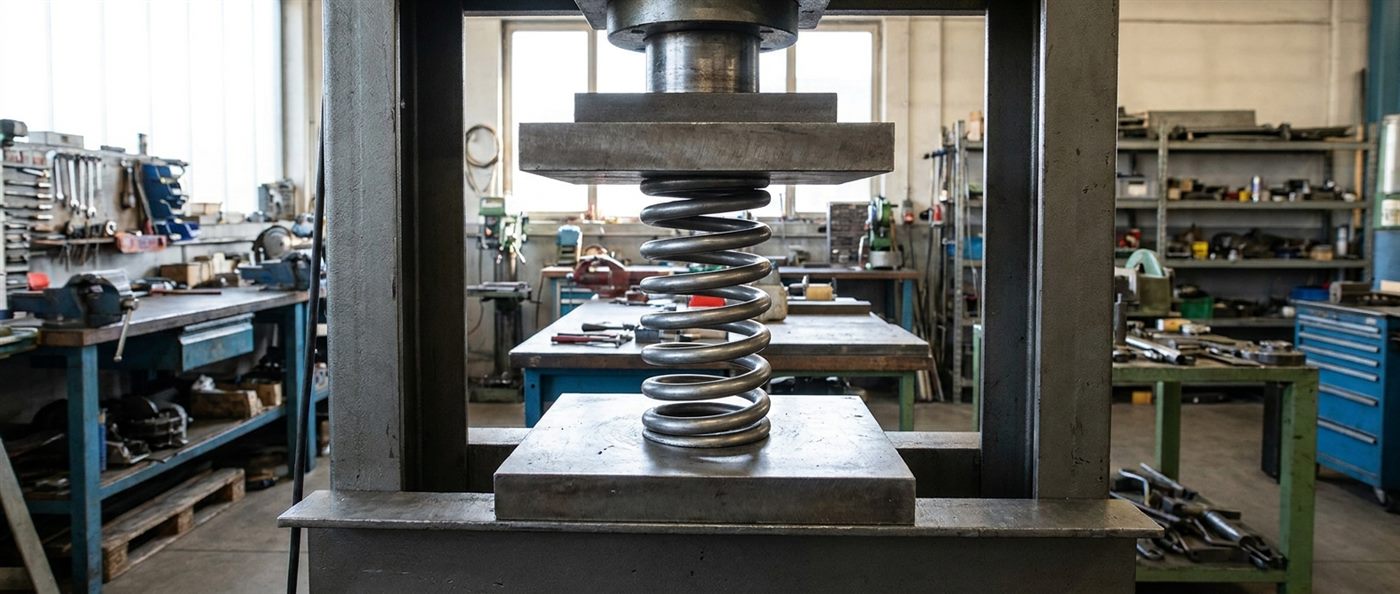

Длины пружины

• Длина при соприкосновении витков l₃ = (n₁ + 1 − n₃) × d, где n₃ — число зашлифованных витков;
• Длина в свободном состоянии l₀ = l₃ + s₃;
• Длина под рабочей нагрузкой l₂ = l₀ − s₂ — по ней проверяют, помещается ли пружина в узел.

Для примера выше при полутора зашлифованных витках l₃ = (10 + 1 − 1,5) × 2 = 19 мм, l₀ ≈ 19 + 14,4 ≈ 33,4 мм, а под рабочей силой пружина сжимается до l₂ ≈ 20,9 мм.

Типичные ошибки

• считать по модулю упругости E вместо модуля сдвига G — ошибка в разы;
• путать наружный и средний диаметры: при D₁ вместо D жёсткость занижается, у пружины с индексом 8 — почти на треть;
• не проверять напряжение при максимальной деформации — пружина садится или ломается;
• забывать про опорные и зашлифованные витки при расчёте длины;
• брать для нержавеющей пружины модуль сдвига обычной стали — жёсткость окажется ниже ожидаемой.

Миф: жёсткость пружины можно увеличить, просто взяв проволоку чуть толще. Жёсткость действительно растёт пропорционально четвёртой степени диаметра проволоки, но и уменьшается пропорционально кубу среднего диаметра. Проволока 2,2 мм вместо 2 мм при том же наружном диаметре даёт прирост жёсткости больше чем в полтора раза, и одновременно меняются индекс, длина при соприкосновении витков и напряжения. Поэтому любое изменение проволоки требует пересчёта всей пружины, а не одной жёсткости.

Частые вопросы

Как рассчитать жёсткость пружины сжатия?

По формуле c = G × d⁴ / (8 × D³ × n), где G — модуль сдвига, d — диаметр проволоки, D — средний диаметр пружины, n — число рабочих витков.

Какой модуль сдвига у пружинной стали?

Для углеродистых и легированных пружинных сталей — около 78,5 ГПа, у нержавеющей 12Х18Н10Т по ГОСТ Р 50753-95 — 68,5 ГПа при 20 °C.

Что такое индекс пружины?

Отношение среднего диаметра пружины к диаметру проволоки, i = D / d. Обычно его выбирают от 4 до 12.

Как найти число витков пружины?

Из формулы жёсткости: n = G × d⁴ / (8 × D³ × c). К рабочим виткам добавляют опорные — для пружин сжатия до двух.

Как рассчитать напряжение в пружине?

τ = 8 × F × D / (π × d³). Полученное значение сравнивают с допускаемым касательным напряжением для материала и режима работы.

Почему нержавеющая пружина мягче стальной тех же размеров?

У нержавеющей стали ниже модуль сдвига: 68,5 ГПа у 12Х18Н10Т против около 78,5 ГПа у пружинной стали, поэтому жёсткость меньше примерно на 13 %.

Пружина: жёсткость винтовой пружины сжатия считают по формуле c = G × d⁴ / (8 × D³ × n), напряжение — τ = 8 × F × D / (π × d³), как в ГОСТ Р 50753-95; при модуле сдвига около 78,5 ГПа формула совпадает с таблицами витков ГОСТ 13773-86 до десятых долей; у нержавеющей 12Х18Н10Т модуль сдвига 68,5 ГПа, и пружина тех же размеров мягче на 13 %; индекс выбирают в пределах 4–12, а длины проверяют с учётом опорных и зашлифованных витков.
