Сварные швы и соединения — это неразъёмные участки конструкции, образованные в результате кристаллизации расплавленного металла или пластической деформации при термическом воздействии. От правильного выбора типа сопряжения элементов напрямую зависит прочность, долговечность и эксплуатационная безопасность любой металлической конструкции. В промышленном строительстве, тяжёлом машиностроении и при возведении инфраструктурных объектов применяются десятки различных вариантов скрепления деталей. Понимание их специфики позволяет инженерам и технологам создавать проекты, способные выдерживать колоссальные динамические и статические нагрузки без разрушения кристаллической решётки металла. Выбор конкретного метода всегда базируется на толщине заготовок, марке стали, требуемой геометрии и условиях дальнейшей эксплуатации готового изделия.

Основные виды сварных соединений

В нормативной технической документации и инженерной практике базовые виды сопряжений строго регламентированы государственными стандартами. Классификация основывается на взаимном расположении свариваемых деталей в пространстве.

Стыковое соединение. Считается наиболее распространённым, надёжным и экономичным вариантом. Детали располагаются в одной плоскости или на одной поверхности, примыкая друг к другу торцевыми частями. При такой компоновке обеспечиваются высочайшие показатели механической прочности, а внутренние напряжения сводятся к минимуму. Важное условие качественного стыка — правильная разделка кромок. В зависимости от толщины металла она может быть V-образной, X-образной, U-образной или отсутствовать вовсе (для тонких листов). При подготовке к работе технологи тщательно подбирают метод обработки краёв, используя для этого лазерную резку металла, чтобы обеспечить идеальное прилегание торцов без зазоров.

Нахлёсточное соединение. Элементы располагаются в параллельных плоскостях, частично перекрывая друг друга. Этот тип крайне популярен при точечной и контактной сварке, а также при работе с листовым прокатом небольшой толщины. Нахлёст не требует идеальной точности при подгонке заготовок, что значительно упрощает и ускоряет процесс сборки. Однако он увеличивает общий вес конструкции за счёт перерасхода материала в зоне перекрытия. Кроме того, в щели между листами может скапливаться влага, поэтому в условиях влажной или агрессивной среды требуется дополнительная антикоррозийная обработка или сплошная обварка по контуру.

Угловое соединение. Две детали располагаются под определённым углом (чаще всего 90 градусов) и свариваются по кромкам примыкания. Угловые узлы формируют каркасы зданий, технологические ёмкости, короба, рамы станков и сейфы. В зависимости от требуемой несущей способности, проварка может осуществляться как с одной, так и с обеих сторон. Для максимального усиления и глубокого проплавления часто применяют технологию предварительного скоса кромок на одной из деталей.

Тавровое соединение (Т-образное). Торец одной заготовки примыкает к боковой поверхности другой под прямым или любым другим заданным углом. Внешне готовый узел напоминает букву «Т». Это классическое инженерное решение для производства металлических ферм, колонн и различных несущих балок. Тавровые стыки отлично переносят высокие нагрузки на изгиб и сжатие, особенно если они выполнены с двусторонними валиками и полным проваром корня.

Торцевое (боковое) соединение. Детали укладываются друг на друга боковыми плоскостями, а свариваются по общим торцам. Этот вид применяется на производстве реже других. В основном он используется для тонколистового проката, когда необходимо скрепить несколько слоёв металла одновременно, избегая сквозного термического прожога.

Классификация сварных швов

Сами сварные швы и соединения классифицируются не только по взаимному расположению деталей, но и по ряду пространственных и геометрических признаков, которые диктуют выбор сварочного оборудования и необходимую квалификацию мастера.

Положение в пространстве

Критически важный технологический фактор:

• Нижнее положение — самый удобный и легко автоматизируемый вид работы. Расплавленный металл под действием гравитации спокойно заполняет сварочную ванну, не вытекая из неё. Результат получается ровным, плотным и эстетичным, с максимальной скоростью выполнения.
• Горизонтальное положение — формируется на вертикальной плоскости. Возникает постоянный риск стекания жидкой стали вниз, поэтому специалист должен использовать специализированные электроды или тонко корректировать силу тока и угол наклона горелки.
• Вертикальное положение — процесс ведётся снизу вверх или сверху вниз. Требует высокой квалификации, так как сварочная ванна постоянно стремится «убежать» под силой тяжести.
• Потолочное положение — самый сложный, энергозатратный и трудоёмкий вариант. Выполняется над головой мастера. Для удержания расплава в ванне используются методы короткого замыкания, минимальные значения тока и тонкие электроды.

По протяжённости

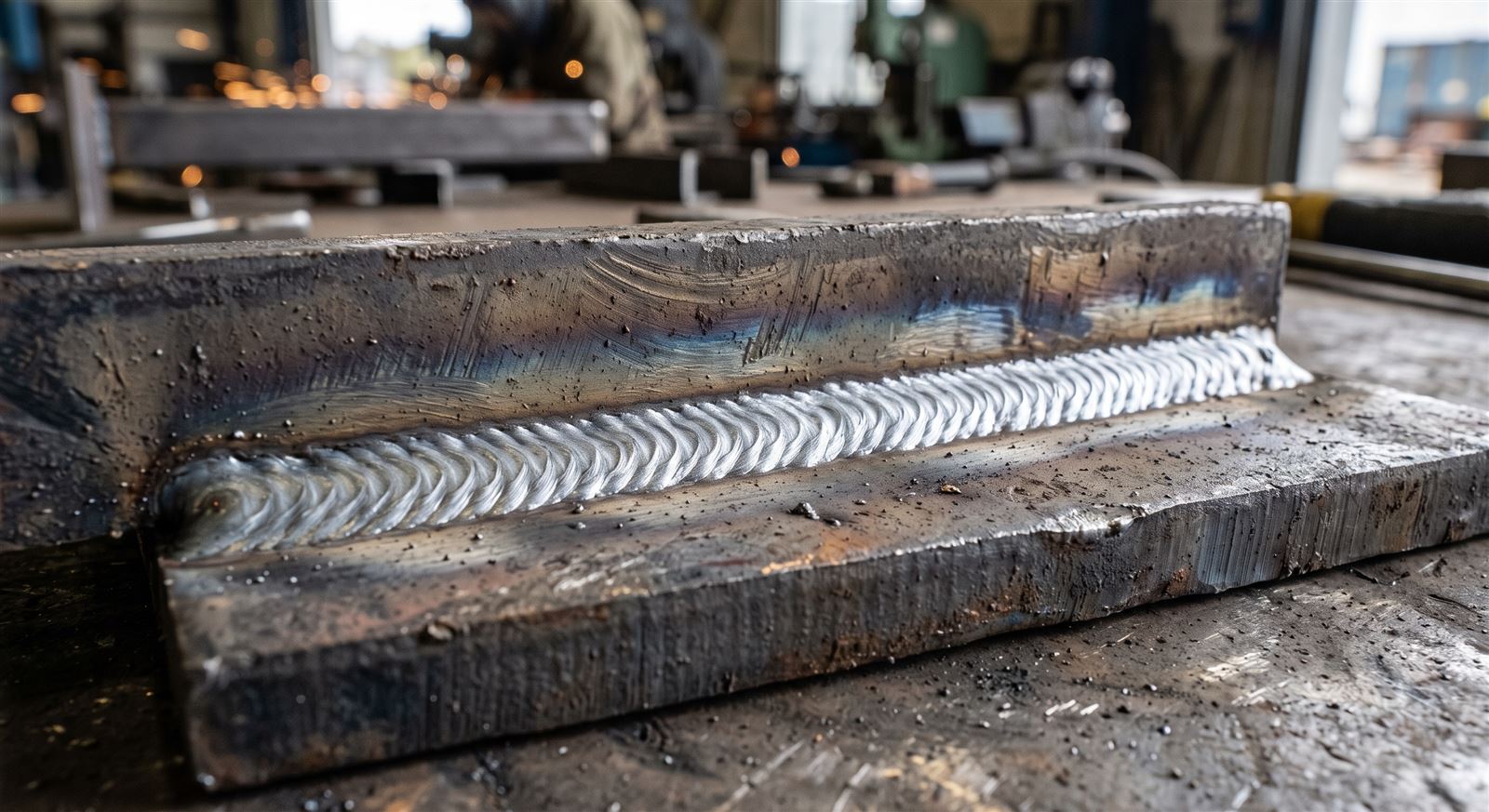

• Сплошные — не имеют разрывов на всём протяжении сопрягаемых кромок. Гарантируют абсолютную герметичность и максимальную прочность изделия.
• Прерывистые — выполняются отдельными отрезками (шагами). Применяются в ситуациях, когда сплошная проварка не требуется по инженерному расчёту на прочность, а избыточный термический нагрев может привести к короблению детали (например, при монтаже длинных закладных деталей). Различают цепные (отрезки идут друг за другом параллельно) и шахматные конфигурации.

Геометрические параметры и характеристики

Надёжность конструкции определяется строгими физическими размерами сварной связки. Для контроля этих параметров специалисты используют универсальный шаблон сварщика (УШС). Любые отклонения от проектных расчётов ведут к отбраковке изделия.

• Ширина шва — видимое расстояние между линиями сплавления на лицевой поверхности.
• Корень шва — наиболее удалённая от лицевой поверхности часть, обратная сторона сварочной ванны. Именно в этой зоне чаще всего образуются скрытые дефекты.
• Выпуклость и вогнутость — выпуклость (усиление) характерна для стыковых узлов. Избыточная выпуклость вредна: она создаёт зону концентрации напряжений, которая при циклических нагрузках приводит к трещинам. Вогнутость допускается в угловых вариантах, обеспечивая плавный и безопасный переход от одной детали к другой.
• Катет углового шва — кратчайшее расстояние от поверхности первой детали до границы проплавления на второй детали. Правильно рассчитанный катет — основа несущей способности тавровых и нахлёсточных сопряжений. Заниженный катет не выдержит проектную нагрузку, а завышенный приведёт к перерасходу материалов и деформации заготовок от перегрева.
• Глубина проплавления — показывает, насколько глубоко расплавленный металл проникает в основной материал заготовок, образуя монолит.

Основные дефекты и методы контроля качества

Несмотря на глобальную автоматизацию производственных процессов, риск возникновения дефектов остаётся. Ошибки в настройке режимов, некачественные расходники или нарушение технологии подготовки кромок неизбежно ведут к структурным нарушениям.

• Внутренние трещины (горячие и холодные) — образуются из-за резких внутренних напряжений при остывании металла, жёсткой фиксации деталей или повышенного содержания водорода. Это наиболее опасный критический дефект, способный привести к моментальному разрушению всей металлоконструкции.
• Газовые поры — пузырьки газа, оставшиеся запертыми внутри кристаллизовавшегося расплава. Они возникают из-за влаги, ржавчины или технических масел на кромках, а также при недостаточной газовой защите (сдувании защитного газа сквозняком).
• Непровары — участки, где полностью отсутствует сплавление между основным металлом и присадочным материалом, либо между соседними наложенными валиками.
• Подрезы — углубления и канавки в основном металле по краям сварочного валика. Они катастрофически ослабляют рабочее сечение детали.

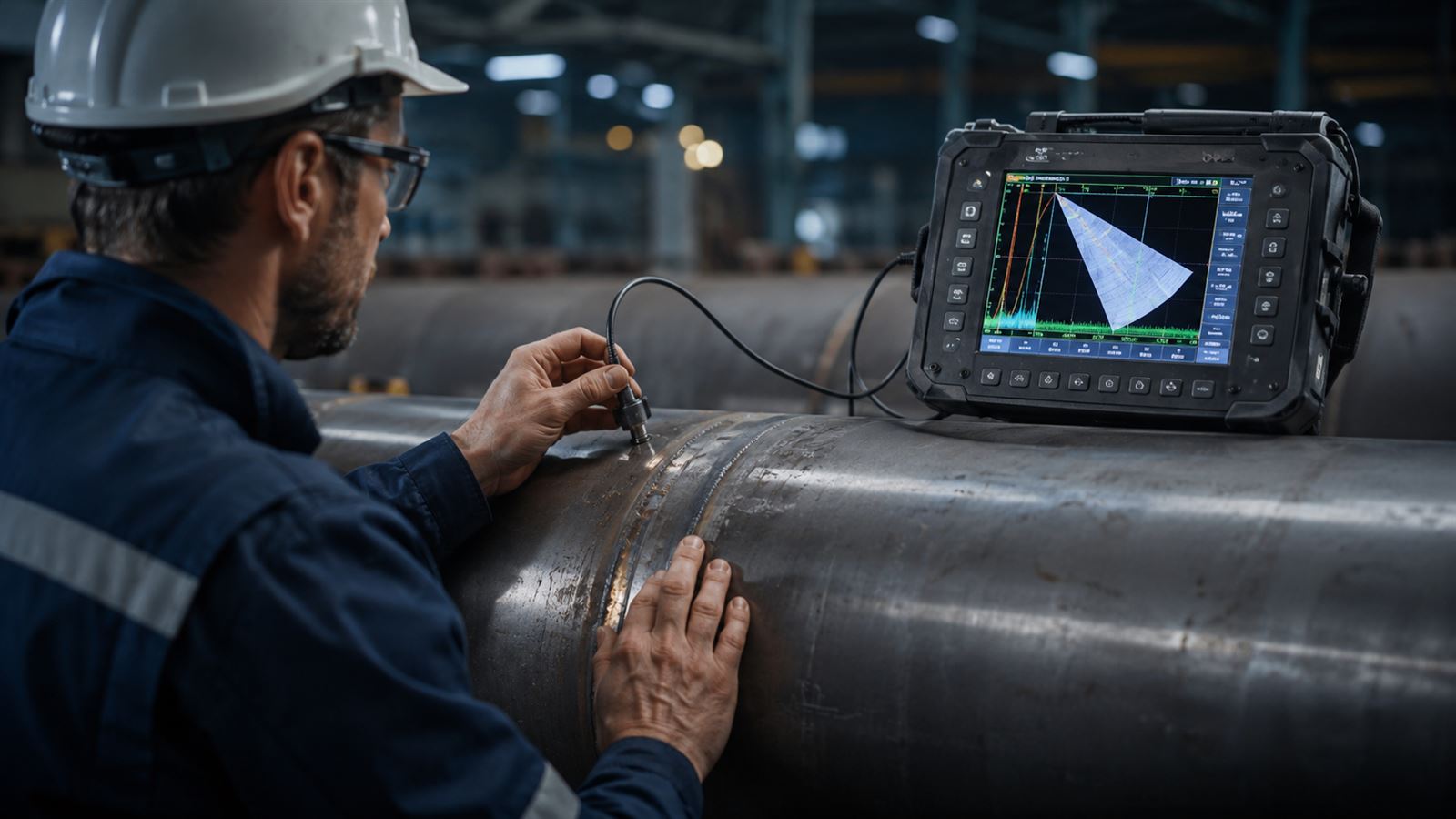

Для выявления всех типов дефектов применяется многоступенчатый контроль. Обязательным этапом является визуально-измерительный контроль (ВИК), выявляющий поверхностные изъяны и нарушения геометрии. Для проверки внутренней структуры (пор, непроваров и трещин) используются строгие методы неразрушающего контроля: ультразвуковая дефектоскопия (УЗК), рентгенографический контроль, магнитопорошковый и капиллярный методы. В случае обнаружения брака дефектный участок вырубается механическим путём или выплавляется, после чего заваривается заново, часто с применением высокоточной лазерной сварки металла.
