Вес трубы ВГП: таблица массы 1 метра по ГОСТ 3262-75

Труба водогазопроводная (ВГП) — это круглый стальной трубный прокат со сварным швом, предназначенный для систем водоснабжения, отопления и газораспределения. При проектировании инженерных сетей и расчёте логистики важно точно знать вес трубы ВГП — таблицу массы 1 метра по ГОСТ 3262-75, которая позволяет верно рассчитать нагрузку на конструкции и подобрать транспорт. При закупке этого материала инженеры и снабженцы часто путаются в маркировке — разберём, как избежать типичной ошибки.

Условный проход (Ду) и наружный диаметр (Дн): главная ошибка при заказе

Самая частая ошибка новичков — неверная трактовка маркировки. Труба ВГП маркируется по условному проходу — обозначается Ду (или Dy). Важно понимать: условный проход — это не реальный диаметр трубы в миллиметрах, а стандартизированное условное обозначение диаметра отверстия, доставшееся современным ГОСТам от старой дюймовой системы мер и трубной резьбы.

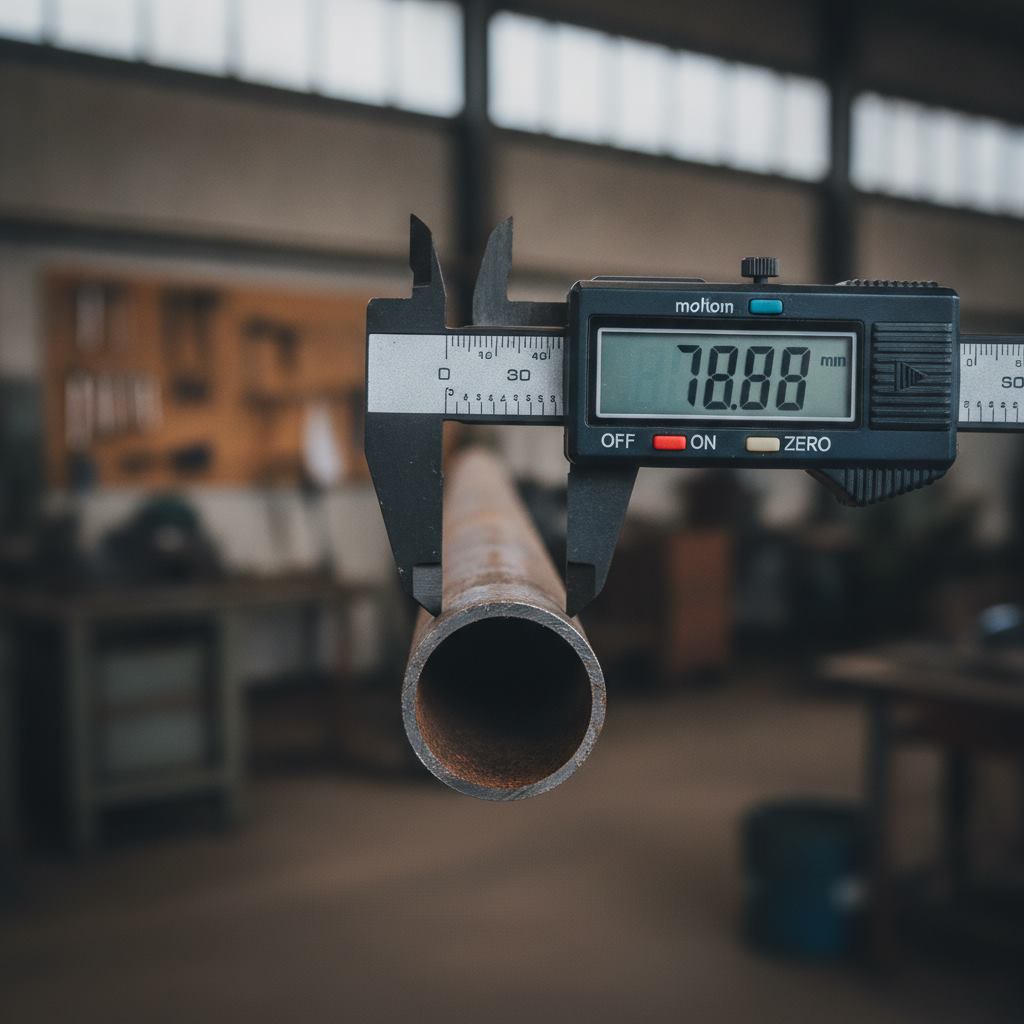

Наружный диаметр (Дн) — фактический физический размер трубы, который можно измерить штангенциркулем снаружи. Из-за привязки к дюймовым стандартам резьбы физический размер не совпадает с маркировкой: заказывая стальные водогазопроводные трубы с маркировкой Ду15, нужно понимать, что реальный наружный диаметр составит 21,3 мм, а не 15 мм.

Путаница возникает из-за того, что фитинги, краны и задвижки тоже маркируются по условному проходу. Система создана, чтобы монтажник мог взять трубу Ду15, кран Ду15 и муфту Ду15, и они гарантированно подошли друг к другу и обеспечили нужную пропускную способность. Внутренний диаметр при этом немного меняется в зависимости от толщины стенки, а наружный диаметр (Дн) для конкретного Ду остаётся неизменным — это нужно, чтобы на трубе можно было нарезать стандартную резьбу под фитинги.

Три серии труб ВГП: лёгкая, обыкновенная и усиленная

По ГОСТ 3262-75 прокат одного условного прохода (Ду) и с одинаковым наружным диаметром (Дн) выпускается с разной толщиной стенки. В зависимости от этого продукция делится на три серии — с разным весом и назначением.

Лёгкая серия (Л) — самая тонкая стенка, минимальный вес и стоимость за метр. Применяется для временных трубопроводов низкого давления, разводки технических вод, лёгких каркасных конструкций. Резьбу на лёгкую серию нарезать сложно из-за тонкой стенки, чаще её монтируют электросваркой.

Обыкновенная серия (без буквенного индекса) — стандарт для ЖКХ и частного строительства. Толщина стенки рассчитана на гидроудары в системах отопления, ГВС и ХВС, металл хорошо варится и без проблем держит резьбу под стандартные фитинги и запорную арматуру.

Усиленная серия (У) — максимальная толщина стенки, для магистралей с высоким давлением газа или жидкости. Увеличенная толщина позволяет нарезать глубокую резьбу без риска ослабления соединения и даёт больший запас на внутреннюю коррозию.

На практике выбор серии определяется не столько бюджетом, сколько рабочим давлением в системе и способом соединения. Если проект предполагает резьбовые фитинги и краны — разумнее сразу брать обыкновенную или усиленную серию, чтобы резьба держалась надёжно много лет. Если же соединение будет исключительно сварным (например, скрытая разводка в стяжке или временная технологическая линия), переплачивать за лишнюю толщину стенки лёгкой серии обычно не имеет смысла — сварной шов одинаково прочен на любой из трёх серий.

Вес трубы ВГП: таблица массы 1 метра по ГОСТ 3262-75

Ниже — теоретическая масса одного погонного метра труб ВГП по ГОСТ, отдельно для каждой из трёх серий. В каждой строке: условный проход (Ду), соответствующий ему наружный диаметр (Дн), толщина стенки и вес метра.

Лёгкая серия (Л)

Ду, мм	Дн, мм	Толщина стенки, мм	Вес 1 м, кг
15	21,3	2,5	1,16
20	26,8	2,5	1,50
25	33,5	2,8	2,12
32	42,3	2,8	2,73
50	60,0	3,0	4,22
100	114,0	4,0	10,85

Обыкновенная серия

Ду, мм	Дн, мм	Толщина стенки, мм	Вес 1 м, кг
15	21,3	2,8	1,28
20	26,8	2,8	1,66
25	33,5	3,2	2,39
32	42,3	3,2	3,09
50	60,0	3,5	4,88
100	114,0	4,5	12,15

Усиленная серия (У)

Ду, мм	Дн, мм	Толщина стенки, мм	Вес 1 м, кг
15	21,3	3,2	1,43
20	26,8	3,2	1,86
25	33,5	4,0	2,91
32	42,3	4,0	3,78
50	60,0	4,5	6,16
100	114,0	5,0	13,44

Промежуточные размеры Ду 40, 80 и 150 мм, а также вес трубы Ду 10 мм — уточняйте у менеджера МТМ, полный сортамент есть на складе.

Плотность стали, заложенная в стандарт, — 7,85 г/см³. По ГОСТ 3262-75 предельное отклонение массы трубы от теоретической не должно превышать +8% (по согласованию с заказчиком — до +7,5% для партии или +10% для отдельной трубы). Если заказываете оцинкованные трубы ВГП, их масса будет примерно на 3-4% больше значений из таблицы за счёт слоя цинкового покрытия.

Как рассчитать массу трубы самостоятельно: формула и пример

Справочник под рукой не всегда, а прокат порой попадается с нетабличной толщиной стенки — тогда массу метра трубы считают сами, по формуле: m = 0,02466 × S × (Дн − S). Здесь m — вес метра в кг, S — толщина стенки в мм, а Дн — наружный диаметр, тоже в мм.

Проверим на трубе обыкновенной серии, Ду 32: наружный диаметр у неё 42,3 мм, стенка — 3,2 мм. В скобках получаем 42,3 минус 3,2, то есть 39,1; дальше 0,02466 умножаем на 3,2 и на 39,1 — выходит 3,085, а после округления ровно 3,09 кг, день в день с табличным значением ГОСТ 3262-75. Так за минуту можно проверить, соответствует ли привезённая партия заявленным в накладной цифрам.

Экспертиза МТМ: правильное хранение и обработка трубного проката

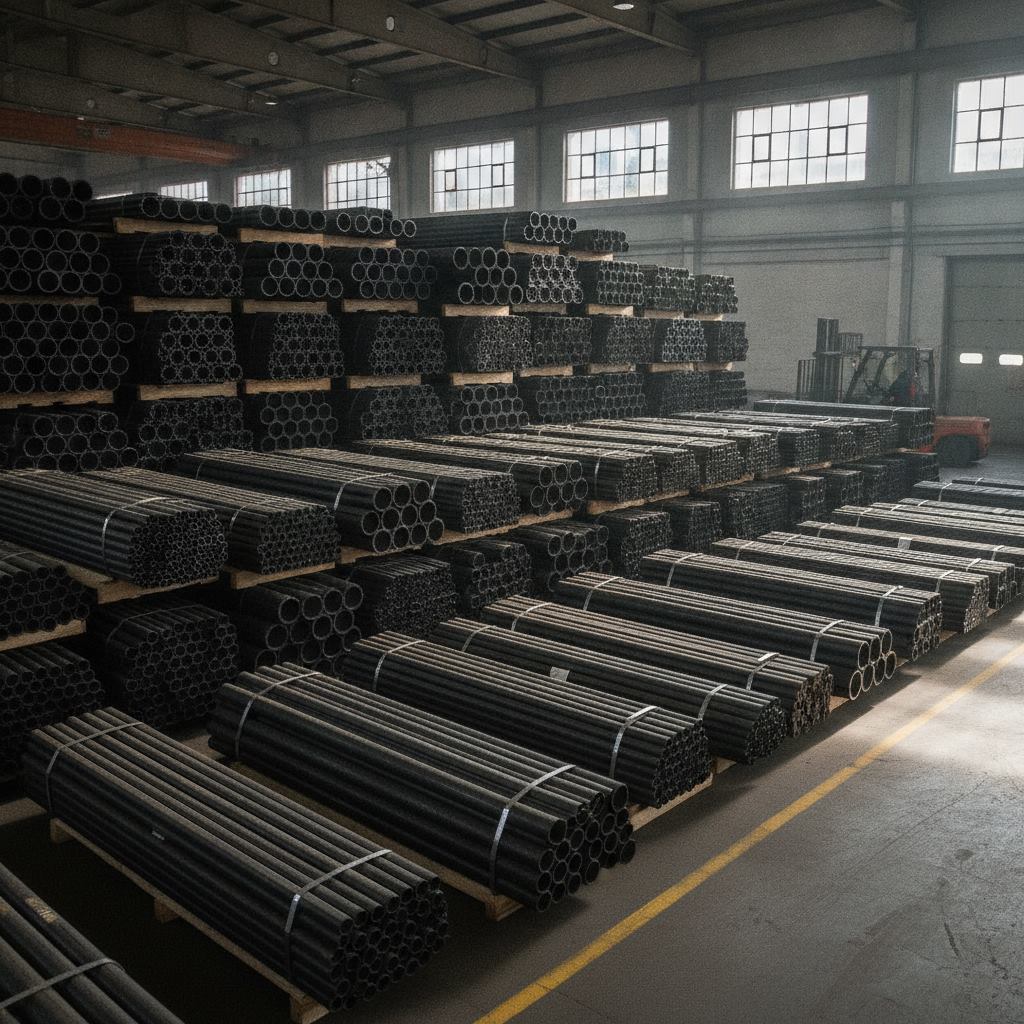

Компания МТМ реализует сертифицированный металлопрокат, строго соответствующий размерным и весовым параметрам ГОСТ. Для монтажа водопроводов и газовых магистралей критична геометрия трубы и чистота поверхности, поэтому на складах МТМ трубный прокат малых и средних диаметров хранится в крытых ангарах — это исключает очаговую коррозию и сохраняет металл в исходном состоянии до отгрузки.

Для подготовки заготовок в компании применяются промышленные ленточнопильные станки вместо ручных углошлифовальных машин, которые оставляют кривой рез и перекаливают кромку. Наши услуги резки металла в размер выполняются с точным углом 90 градусов, без заусенцев и деформации стенки — это особенно важно для труб лёгкой и обыкновенной серии, торцы которых должны плотно прилегать друг к другу для качественного провара сварного шва.

Погрузка на складском комплексе МТМ ведётся мостовыми кранами с правильными стропами и траверсами — прокат не гнётся под собственным весом при загрузке в длинномеры. Понимание разницы между условным проходом, сериями и весовыми характеристиками позволяет менеджерам МТМ формировать заказы без ошибок.

Отдельно стоит сказать про приёмку: любую партию труб ВГП на складе МТМ сверяют с сопроводительными документами не только по количеству метров, но и по факту — обмеряют наружный диаметр и толщину стенки выборочно по нескольким трубам из партии. Это защищает клиента от пересортицы, когда под видом обыкновенной серии могла случайно попасть лёгкая, — визуально на глаз разница в пару миллиметров стенки почти не заметна, а по факту это совсем другая несущая способность трубы.

Резюме

Знание разницы между условным проходом (Ду) и наружным диаметром (Дн), трёх серий по ГОСТ 3262-75 и формулы расчёта массы помогает точно спланировать закупку трубы ВГП под конкретную задачу. Специалисты МТМ подберут нужный диаметр и серию, выполнят резку под заказ и организуют доставку партии на объект в Санкт-Петербурге и Ленинградской области.
