Вес трубы стальной: таблица размеров ВГП, электросварной и бесшовной

Вес трубы стальной — это масса одного погонного метра трубного проката, которая зависит от трёх параметров: наружного диаметра, толщины стенки и типа трубы (водогазопроводная, электросварная или бесшовная). Один и тот же номинальный диаметр может весить по-разному в зависимости от толщины стенки и технологии производства, поэтому единой универсальной таблицы «на все случаи» не существует — нужно смотреть конкретный ГОСТ и тип трубы. Это ключевой параметр при проектировании трубопроводов, расчёте нагрузки на опоры и переводе заказа из метров в тонны при закупке.

Зачем нужен точный вес трубы

Расчёт массы трубного проката решает несколько задач одновременно. При проектировании трубопроводов и опорных конструкций вес трубы напрямую влияет на нагрузку, которую нужно заложить в расчёт опор, эстакад и креплений — ошибка здесь способна привести к провисанию или разрушению трассы.

Для отдела снабжения перевод метров в тонны — повседневная задача: стальные трубы отгружаются заводами именно в тоннах, а проектная документация оперирует длиной. Без точного веса легко либо переплатить за лишний металл, либо заказать транспорт не той грузоподъёмности.

Формула расчёта массы трубы

Масса одного метра трубы вычисляется по формуле: m = (D − s) × s × 0,02466, где D — наружный диаметр в мм, s — толщина стенки в мм, а коэффициент 0,02466 получен из плотности стали 7850 кг/м³ и числа π.

Пример: труба 108×4 мм. Подставляем в формулу: (108 − 4) × 4 × 0,02466 = 104 × 4 × 0,02466 = 10,26 кг. Именно столько весит один метр такой трубы — это легко проверить по любой из таблиц ниже.

Водогазопроводные трубы (ГОСТ 3262-75)

ВГП-трубы — самый массовый тип, применяется для водопроводов, отопления, газоснабжения и как конструкционный материал в лёгких каркасах. Сортамент задаётся условным проходом (Ду) и выпускается в трёх исполнениях по толщине стенки: лёгкое, обыкновенное и усиленное.

Электросварные прямошовные трубы (ГОСТ 10704-91)

Изготавливаются из стального листа со сваркой продольного шва. Основной вид конструкционных и технических труб — применяются в металлоконструкциях, трубопроводах низкого и среднего давления, ограждениях, каркасах.

Бесшовные горячедеформированные трубы (ГОСТ 8732-78)

Производятся прошивкой цельной заготовки на трубопрокатном стане, без сварного шва. За счёт этого выдерживают более высокое давление и нагрузки — применяются в ответственных трубопроводах, гидравлике, машиностроении и там, где сварной шов недопустим по условиям эксплуатации.

Профильная труба — отдельная история

У профильной трубы (квадратного и прямоугольного сечения) вес считается по другой геометрии — вместо площади кольца берётся площадь прямоугольной рамки за вычетом внутреннего просвета. Это отдельная тема с собственной таблицей по ГОСТ 8639-82, которую мы разбираем подробно в отдельном материале — если у вас именно профиль, ищите точные цифры там, а не в таблицах круглых труб выше.

Теоретическая и фактическая масса

Все значения в таблицах выше — теоретическая масса, рассчитанная по номинальным размерам и эталонной плотности стали. На практике прокатный стан не выдерживает идеальную толщину стенки по всей длине трубы, поэтому ГОСТ допускает отклонение фактической массы от теоретической в пределах ±10% для большинства типоразмеров (для отдельных диаметров и толщин допуск может быть уже). Заводы отгружают продукцию по фактическому весу на весах, а не по табличному расчёту — это нужно закладывать в смету при заказе больших партий.

Как перевести метры в тонны

Чтобы узнать тоннаж заказа, вес одного метра из таблицы умножается на общую длину труб в метрах и делится на 1000. Например, для 100 метров трубы 108×4 мм (10,26 кг/м): 10,26 × 100 = 1026 кг, то есть чуть больше одной тонны. Обратный расчёт — сколько метров в тонне — получается делением 1000 на вес одного метра.

Экспертиза МТМ: поставка и обработка труб под заказ

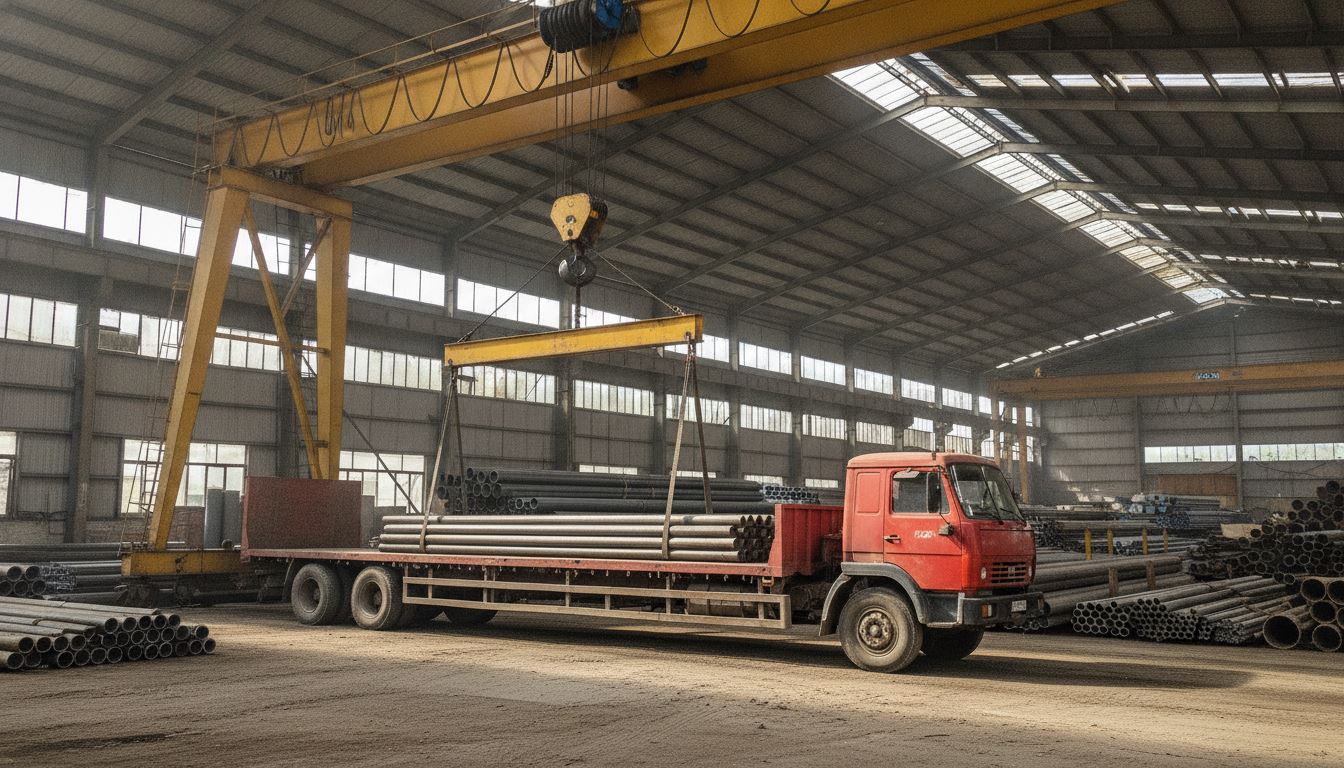

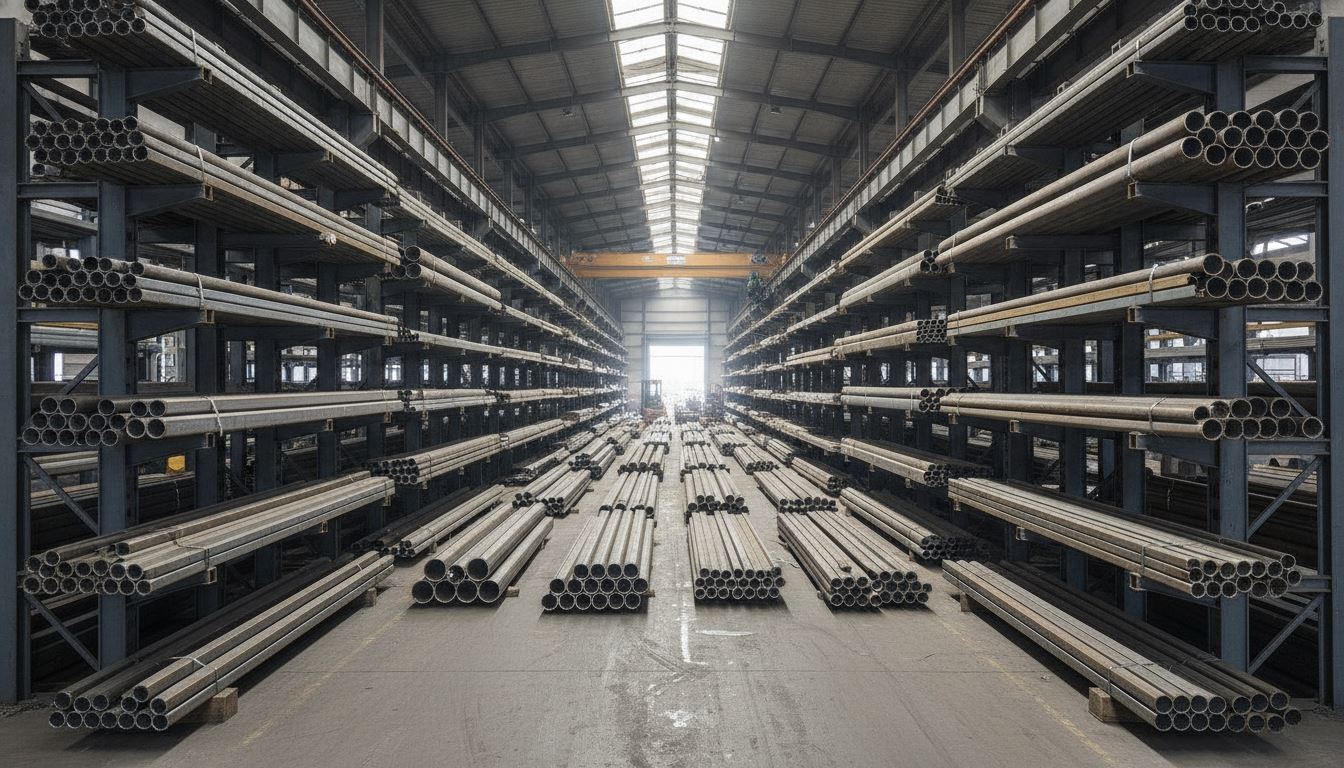

Компания МТМ поставляет весь основной сортамент стальных труб — водогазопроводные, электросварные и бесшовные, включая нержавеющее исполнение. На складе трубы хранятся рассортированными по диаметрам и маркам стали, поэтому отгрузка идёт без ожидания заводской поставки.

Если труба нужна не хлыстами по 6–12 метров, а в точный размер под проект, мы режем её на автоматических ленточнопильных станках — торец получается ровным, без наплывов окалины и деформации, характерных для резки болгаркой. Для сложных резов, вырезки отверстий под врезку или косых торцов используем лазерную резку металла. Также выполняем гибку труб на трубогибочном оборудовании — под нужный радиус и угол по вашему чертежу.

Мы всегда сверяем фактический вес партии с расчётным перед отгрузкой, чтобы в акте приёмки не было расхождений с тем, что указано в заказе.
