Электроэрозионная резка металла: принцип работы

Электроэрозионная резка — это обработка металла электрическими разрядами, а не механическим воздействием инструмента. Заготовку и электрод погружают в диэлектрическую жидкость и сближают до пробоя — в узком зазоре возникает искровой канал с плазмой такой температуры, что металл в точке разряда плавится и испаряется. Поскольку металл не режут, а буквально «выжигают» искрой, твёрдость заготовки для этого метода не имеет значения — электроэрозия одинаково легко берёт и мягкую сталь, и закалённый инструментальный сплав.

Как работает электроэрозионная обработка

Между электродом-инструментом и заготовкой подаётся импульсное напряжение. Когда зазор между ними становится достаточно мал, происходит электрический пробой рабочей жидкости — по каналу проскакивает искра, а в месте разряда возникает локальная плазма с огромной температурой. Она мгновенно расплавляет и частично испаряет микроскопический объём металла, после чего диэлектрическая жидкость смывает продукты эрозии и охлаждает зону обработки. Импульсы повторяются десятки тысяч раз в секунду, и с каждым из них с заготовки снимается ничтожно малый слой металла — так формируется рез или полость нужной формы.

Проволочная резка и прошивание — в чём разница

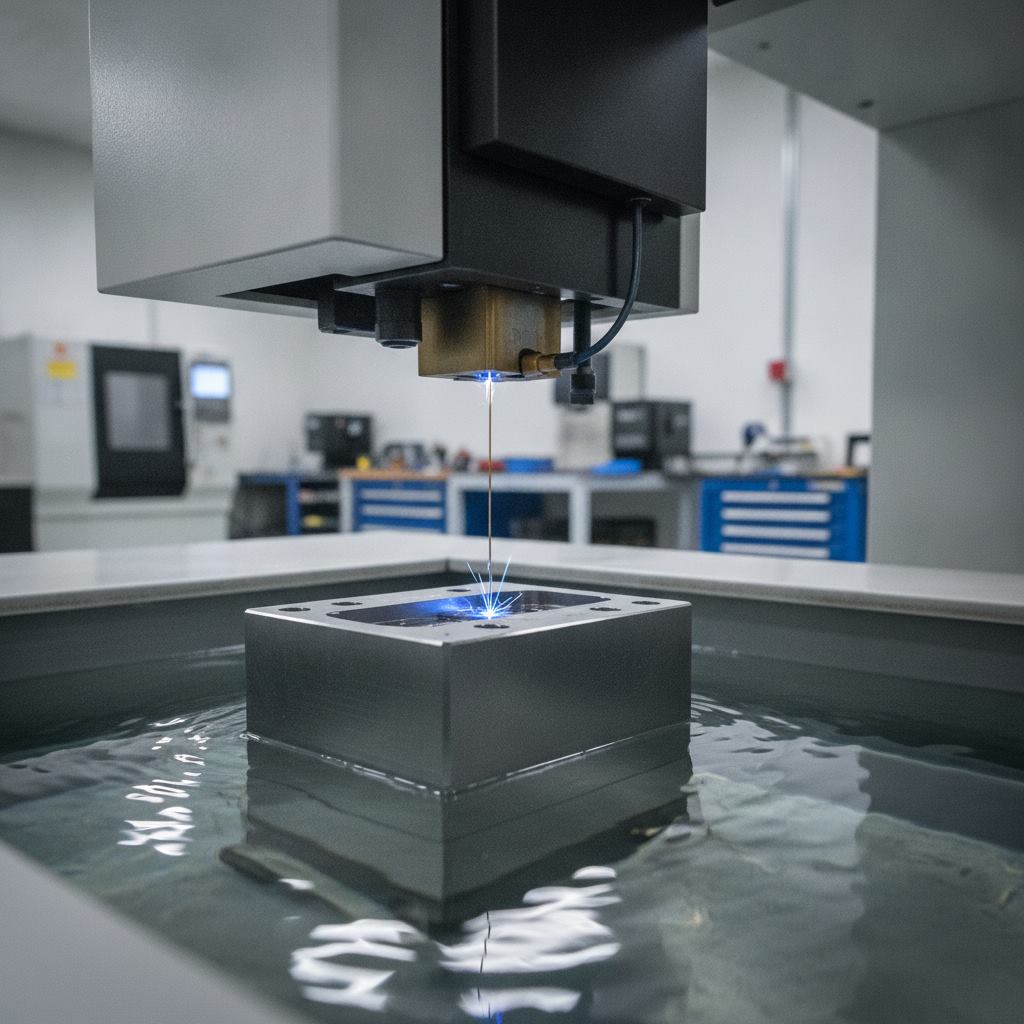

У электроэрозионной обработки есть два основных направления. Проволочная резка использует тонкую металлическую проволоку, которая непрерывно перематывается через зону реза — как лобзик, только режущий искрой, а не зубьями. Проволока способна вырезать контур практически любой сложности в толстой заготовке, поэтому метод востребован там, где нужна высокая точность профиля.

Прошивание (объёмное копирование) работает иначе: электрод заранее изготавливают в форме, обратной нужной полости, и он «вжимается» в заготовку, оставляя на металле свой негативный отпечаток. Так делают сложные внутренние полости в штампах и пресс-формах, которые невозможно или крайне сложно получить фрезерованием.

Для чего применяется электроэрозионная резка

Метод незаменим там, где нужна высокая точность на твёрдых или закалённых материалах: изготовление штампов и пресс-форм, вырезка сложных контуров в инструментальной стали и твёрдых сплавах, прецизионные отверстия и профили, которые сложно получить фрезерованием или сверлением. Поскольку инструмент не касается заготовки механически, метод хорошо подходит и для тонкостенных, хрупких деталей — на них электроэрозия не создаёт механических напряжений, которые могли бы деформировать заготовку.

Плюсы и минусы метода

Главное преимущество — способность работать с материалом любой твёрдости без механического инструмента, который бы изнашивался или ломался на твёрдой заготовке. Метод даёт очень высокую точность и позволяет получать сложные пространственные формы, недостижимые фрезерованием.

Обратная сторона — низкая производительность: скорость обработки редко превышает несколько миллиметров в минуту, а чем выше требуемая точность и качество поверхности, тем медленнее идёт процесс. Электрод-инструмент постепенно изнашивается и требует замены, а сам процесс энергоёмок и требует постоянного объёма диэлектрической жидкости.

Резюме

Электроэрозионная резка — метод для задач, где важна точность на твёрдом металле, а не скорость раскроя листа. Если нужна обработка закалённой стали, инструментального сплава или сложный контур с высокими требованиями к точности — на странице услуги электроэрозионной резки можно уточнить возможности под вашу деталь.
