Вес гнутого швеллера: таблица массы 1 метра по ГОСТ 8278-83

Гнутый швеллер — это металлический профиль П-образного сечения, который изготавливают методом холодной гибки листовой или рулонной стали на профилегибочном оборудовании, а не горячей прокаткой. При проектировании лёгких металлоконструкций, каркасов и архитектурных элементов важно точно знать вес гнутого швеллера — таблицу массы 1 метра по ГОСТ 8278-83, основной нормативный документ для инженеров и сметчиков.

Технология производства холодногнутых профилей

В отличие от классического фасонного проката, производство гнутого швеллера не требует нагрева заготовки. Исходное сырьё — стальная полоса (штрипс) мерной длины или металл в рулонах. Заготовка проходит через профилегибочный стан, где система валков постепенно, шаг за шагом, формирует из плоского листа П-образный профиль — всё это при обычной температуре, методом холодной деформации.

Для равнополочного профиля применяется ГОСТ 8278-83, для неравнополочного (где одна полка шире другой) — ГОСТ 8281-80. Материалом чаще всего служат углеродистые стали обыкновенного качества (Ст3пс/сп) или низколегированные марки (09Г2С), если конструкции нужна повышенная прочность и морозостойкость. Ассортимент доступен в разделе каталога гнутого швеллера.

Принципиальное отличие гнутого швеллера от горячекатаного

Главная техническая особенность гнутого швеллера — в геометрии сечения. Это подтверждённый ГОСТами факт: гнутый профиль кардинально отличается от горячекатаного аналога по ГОСТ 8240-97.

Возьмите исходный лист постоянной толщины и согните его на профилегибочном стане — вот и весь секрет: металл никуда не «утекает» и не перераспределяется, поэтому на выходе стенка и обе полки будут ровно той же толщины, что и заготовка до гибки. У горячекатаного швеллера картина другая: раскалённую сталь прокатывают через валки сложного профиля, и там, где стенка переходит в полку, металл естественным образом уплотняется и утолщается — именно эта зона забирает на себя основную нагрузку.

По углам разница видна невооружённым глазом: у гнутого профиля они плавно скруглены — гибочный инструмент физически не может дать острую кромку, лист просто обкатывается вокруг ролика нужного радиуса. У горячекатаного швеллера, наоборот, угол между полкой и стенкой почти прямой, с едва заметным скруглением.

Из-за отсутствия внутренних утолщений вес и сортамент гнутого швеллера принципиально другие, чем у горячекатаного, — таблицы масс этих двух видов проката не пересекаются, и цифры из ГОСТ 8278-83 нельзя применять к ГОСТ 8240-97 и наоборот. Ошибка при выборе таблицы может привести к недостаче веса при приёмке партии или к просчёту в несущей способности каркаса.

Вес гнутого швеллера: таблица массы 1 метра по ГОСТ 8278-83

Ниже — теоретическая масса гнутого равнополочного швеллера при плотности стали 7,85 г/см³. Формат размера сечения: высота (стенка) × ширина (полка) × толщина стенки, мм.

Сечение, мм	Вес 1 пог. метра, кг
50×40×3	2,81
60×32×2,5	2,26
65×75×4	6,28
80×50×4	5,18
100×50×5	7,14
120×60×5	8,71
140×60×5	9,49
160×80×5	11,85
180×70×6	14,02
200×100×6	17,79
250×125×6	20,63

Эти данные позволяют точно рассчитать металлоёмкость проекта и перевести требуемый погонаж в тонны. Нужный размер и марку стали поможет подобрать менеджер каталога швеллера с учётом задачи и допустимой нагрузки на конструкцию.

Влияние геометрии на массу и экономию металла

Различия в технологии производства напрямую конвертируются в экономию металла. По разным типоразмерам, судя по независимым отраслевым источникам, при сопоставимых внешних габаритах гнутый швеллер оказывается легче горячекатаного примерно на 20-30% — экономия ощутимая, но она же означает, что и момент сопротивления сечения у гнутого профиля ниже, поэтому подбирать замену горячекатаного профиля на гнутый нужно расчётом, а не «на глаз».

Если конструкция не испытывает экстремальных изгибающих нагрузок, где критично именно утолщение стенки, замена горячекатаного проката на гнутый заметно облегчает каркас здания — это снижает нагрузку на фундамент, сокращает расходы на транспортировку и упрощает монтаж элементов на высоте. Условия и сроки перевозки можно уточнить на странице доставки металлопроката.

Возможность производства нестандартных размеров

Ещё одно преимущество холодногнутых профилей — гибкость производства. Горячекатаный прокат жёстко ограничен сортаментом завода: прокатные станы огромны, а замена валков под нетиповой размер стоит дорого и долго, поэтому заводы катают только стандартные позиции.

С профилегибочным оборудованием ситуация другая: настройка валков под плоский лист позволяет изготовить гнутый швеллер нестандартного размера под конкретную задачу заказчика. Если по расчёту инженера идеальным сечением окажется размер, которого нет в стандартных таблицах, такой профиль можно согнуть на заказ из подходящего штрипса — это даёт архитекторам и конструкторам свободу при проектировании сложных ферм, рам и нестандартных модульных конструкций.

Области применения лёгких гнутых профилей

Специфическая геометрия и сниженный вес определяют сферу применения гнутого швеллера — в первую очередь это технология ЛСТК (лёгкие стальные тонкостенные конструкции). Из гнутого профиля собирают каркасы ангаров, складских комплексов, торговых павильонов и малоэтажных зданий.

Плавные скруглённые углы профиля делают его удобным при монтаже скрытой проводки — кабель не перетирается об острые грани. Гнутый швеллер также выглядит аккуратнее, поэтому его часто оставляют открытым в интерьерах в стиле лофт, используют для декоративных фасадов, направляющих ворот, рам станков и теплиц. Важно помнить: гнутый профиль хуже переносит точечные скручивающие нагрузки, поэтому для несущих балок тяжёлых межэтажных перекрытий лучше использовать горячекатаные аналоги.

Экспертиза МТМ в работе с гнутым профилем

Компания МТМ не просто реализует металлопрокат, а понимает специфику каждого изделия благодаря собственному парку станков. Оборудование позволяет выполнять точную гибку металла с соблюдением допусков ГОСТ по скручиванию и саблевидности — отклонение от прямой линии не превышает 0,1% от длины. Мы контролируем качество исходной рулонной стали: перед гибкой проверяется пластичность металла, чтобы на внешних радиусах готового профиля не возникало микротрещин, что особенно важно для толщин от 5 мм и выше.

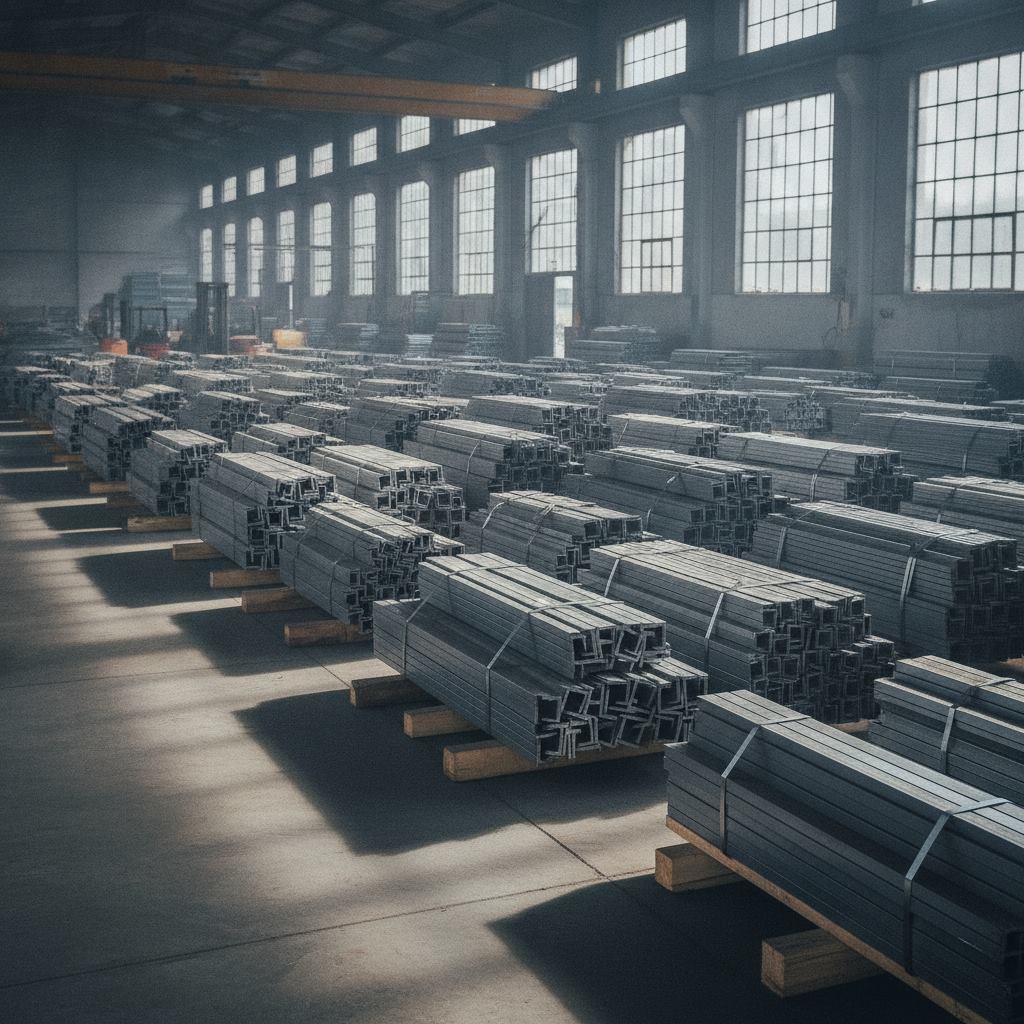

Складские мощности МТМ учитывают особенности хранения холодногнутых профилей: в отличие от массивных горячекатаных балок, тонкостенный гнутый швеллер более чувствителен к коррозии до грунтовки или оцинковки, поэтому продукция хранится в крытых сухих ангарах. На объект заказчика приезжает металл с чистой поверхностью, готовый к сварке и покраске без дорогостоящей пескоструйной очистки. Обсудить партию с нестандартной геометрией или резкой в размер можно напрямую со специалистами — контакты компании МТМ.

Правила расчёта потребности и заказа

Чтобы правильно сформировать заявку, недостаточно просто умножить общую длину на вес метра из таблицы. При нарезке профиля в размер на площадке неизбежно образуются обрезки — в зависимости от сложности конструкции и длины хлыстов (стандартно 6, 11,7 или 12 метров) коэффициент отхода составляет от 3 до 7%, это стоит закладывать в закупку заранее.

Также учитывайте допуски по толщине стенки: минусовые допуски исходного листа, разрешённые стандартом, могут давать фактический вес партии на несколько процентов ниже теоретического табличного — это нормальное явление, но его нужно учитывать при составлении сметы и подборе транспорта.

Резюме

Понимание разницы между гнутым и горячекатаным швеллером, точная таблица ГОСТ 8278-83 и правильный расчёт с учётом отхода помогают точно спланировать закупку и логистику проекта. Специалисты МТМ подберут нужное сечение, включая нестандартные размеры под заказ, и организуют доставку партии на объект в Санкт-Петербурге и Ленинградской области.
