Фланцы: что это такое, виды по ГОСТ, характеристики и применение
Содержание
Фланцы — это соединительные детали трубопровода, представляющие собой плоское металлическое кольцо или диск с симметрично расположенными отверстиями под крепеж (болты или шпильки). Их главная задача — обеспечить прочное, герметичное и, самое главное, разборное соединение труб, трубопроводной арматуры (задвижек, клапанов), насосов и емкостного оборудования.
В отличие от сварки, фланцевое соединение позволяет в любой момент демонтировать участок магистрали для ремонта, прочистки или замены оборудования.

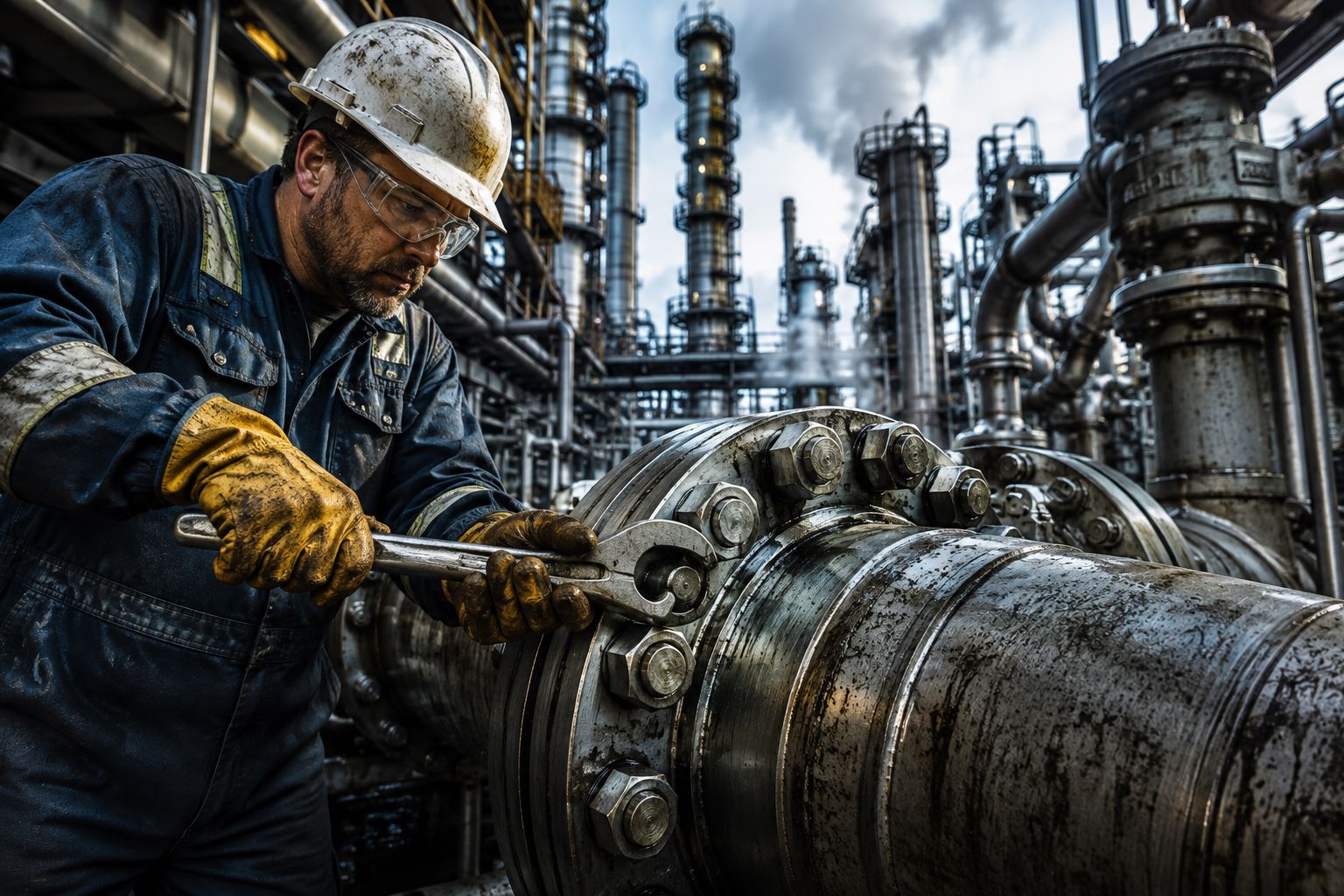

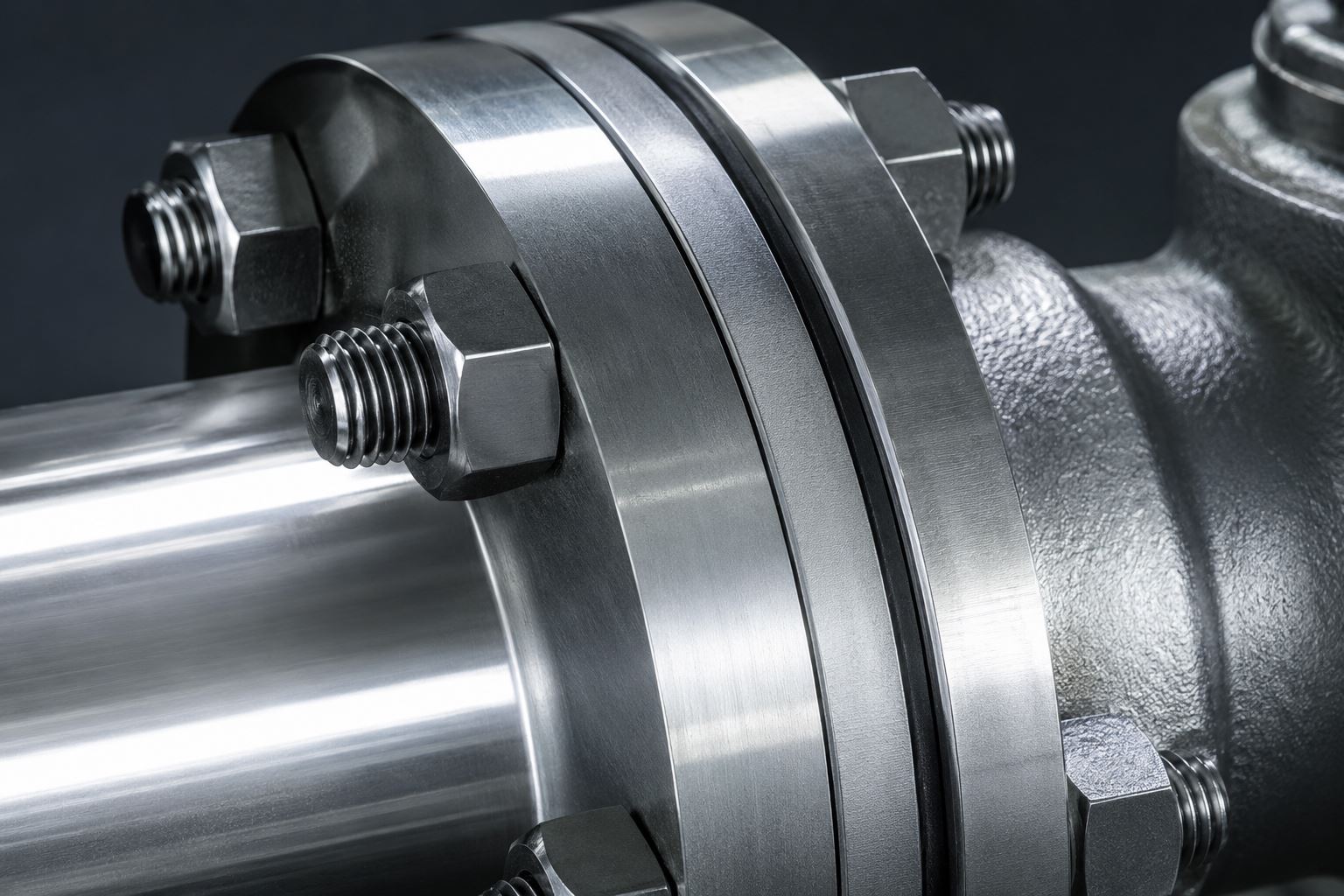

Как устроено фланцевое соединение (узел)?
Один фланец сам по себе не работает. Для герметичной стыковки всегда используется комплект, который называется фланцевым соединением. Оно состоит из трех элементов:
- Два фланца (ответные части, приваренные к концам соединяемых труб).
- Уплотнительная прокладка (паронит, резина, фторопласт или металлическое зубчатое кольцо), которая устанавливается между зеркалами фланцев.
- Крепеж (шпильки с гайками или болты), обеспечивающий равномерное стягивание деталей.
Основные виды фланцев по ГОСТ 33259-2015
В зависимости от давления в системе (Ру), диаметра (Ду) и условий эксплуатации, применяют различные конструкции. Стандарт ГОСТ 33259-2015 выделяет следующие основные типы:
- Тип 01: Плоские приварные фланцы. Деталь надевается на трубу (диаметр отверстия чуть больше наружного диаметра трубы) и обваривается по контуру двумя сварными швами. Применяются в системах низкого и среднего давления (до 2,5 МПа) — например, в сфере ЖКХ.

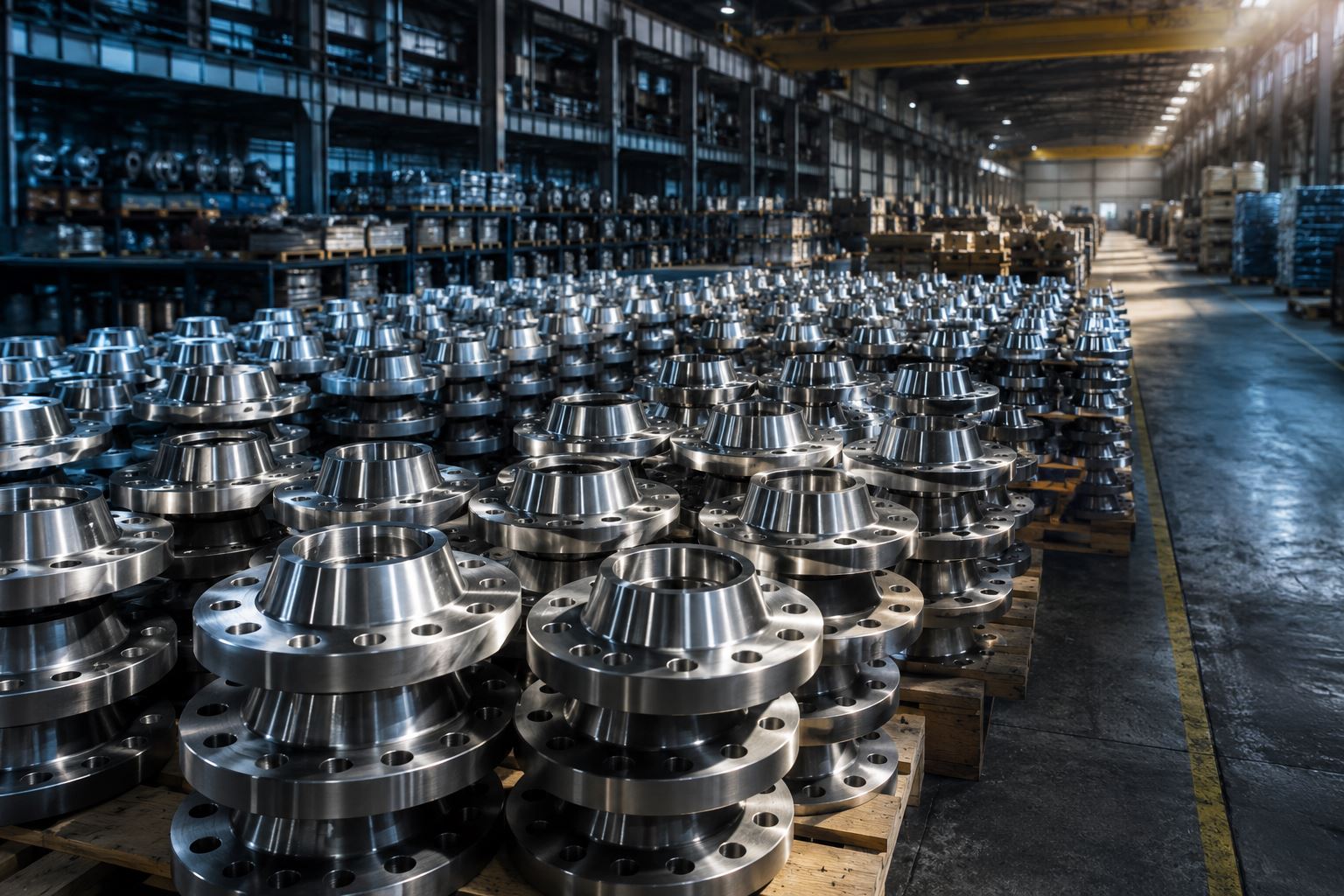

- Тип 11: Воротниковые (приварные встык). Имеют характерный конусообразный выступ («воротник»). Труба приваривается к этому выступу одним V-образным швом встык. Конструкция равномерно распределяет напряжение, выдерживая экстремальное давление (до 25 МПа) и перепады температур. Оптимальны для нефтегаза и химии.
- Тип 02: Свободные фланцы на приварном кольце. Состоят из двух частей: кольца, которое приваривается к трубе, и самого диска, который свободно вращается. Это идеальное решение для монтажа в труднодоступных местах, так как отверстия под болты легко совместить с ответной частью.
- Фланцевые заглушки (АТК 24.200.02-90). Глухие стальные диски без центрального отверстия. Используются для надежного перекрытия концевых участков трубопровода.
Сравнительная таблица: плоские vs воротниковые фланцы
Два самых востребованных типа проката имеют кардинальные отличия в монтаже и допусках:
| Характеристика | Плоские (Тип 01) | Воротниковые (Тип 11) |
|---|---|---|
| Монтаж на трубу | Надеваются поверх трубы | Привариваются встык |
| Количество сварных швов | 2 (внутренний и наружный) | 1 (V-образный) |
| Максимальное давление (Ру) | До 2,5 МПа (25 кгс/см²) | До 25 МПа (250 кгс/см²) |
| Сложность монтажа | Простой, не требует точной центровки | Требует высокой квалификации сварщика |
| Стоимость | Ниже (меньше металлоемкость) | Выше |
Материалы изготовления (марки стали)
Эксплуатационный ресурс узла зависит от правильного выбора стали. На производстве фланцы изготавливают из:
- Углеродистых сталей (Ст20): Для неагрессивных сред (вода, пар, газ) при температурах от -40°C до +475°C.
- Низколегированных сталей (09Г2С): Морозостойкие сплавы, выдерживающие температуры до -70°C (северное исполнение).
- Нержавеющих сталей (12Х18Н10Т, AISI 304/316): Кислотостойкие и жаропрочные марки для химической, пищевой и нефтеперерабатывающей промышленности.
Правильный расчет и покупка фланцев, соответствующих актуальным ГОСТам, гарантирует абсолютную герметичность трубопровода и защищает предприятие от аварийных остановок.
