Вес медной трубы: таблица и формула
Содержание
Медная труба — один из самых дорогих видов проката на складе, и её стоимость почти всегда считается по массе. Монтажнику холодильного оборудования, производству теплообменников или снабженцу важно заранее знать, сколько весит метр нужного размера, бухта или партия отрезков. Ниже — формула и плотность меди по ГОСТ, таблица массы погонного метра по ГОСТ 617-2006, вес хлыста и бухты, дюймовые размеры для холодильной техники, обозначение состояния М и Т и подсказки, как не ошибиться при сверке с таблицами.
Формула массы медной трубы
Масса одного метра трубы в килограммах:
m = π × (D − s) × s × ρ / 1000,
где D — наружный диаметр, мм; s — толщина стенки, мм; ρ — плотность, г/см³. Площадь сечения кольца π × (D − s) × s получается в квадратных миллиметрах, а деление на 1000 переводит результат в килограммы на метр.
В ГОСТ 617-2006 на медные и латунные трубы общего назначения теоретическая масса посчитана при номинальном диаметре, номинальной толщине стенки и плотности меди 8,9 г/см³. Этой же плотностью удобно пользоваться и в собственных расчётах.
Пример. Труба 15 × 1: π × 14 × 1 ≈ 44,0 мм², масса метра 44,0 × 8,9 / 1000 ≈ 0,391 кг, отрезок 3 м — около 1,17 кг.

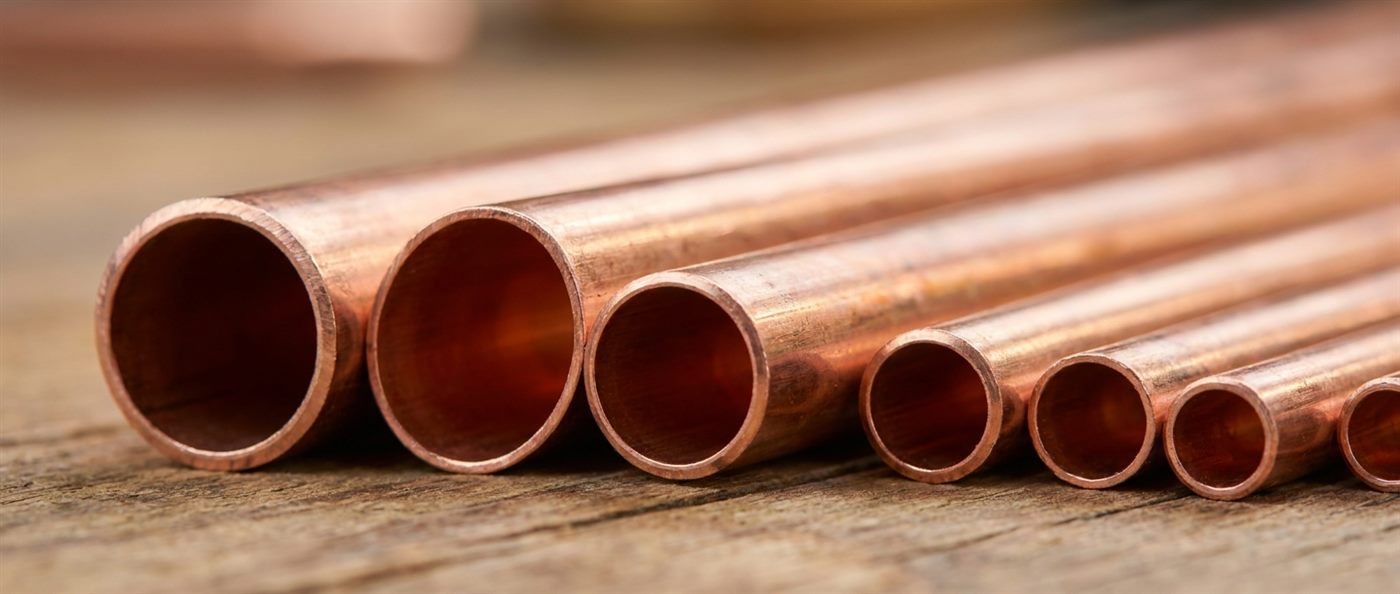

Таблица массы по ГОСТ 617-2006
Значения из таблицы теоретической массы холоднодеформированных труб, кг на 1 м.
| Наружный диаметр, мм | Стенка 0,8 мм | Стенка 1,0 мм | Стенка 1,5 мм | Стенка 2,0 мм | Стенка 3,0 мм |
|---|---|---|---|---|---|
| 6 | 0,116 | 0,140 | 0,189 | 0,224 | — |
| 8 | 0,161 | 0,196 | 0,272 | 0,335 | — |
| 10 | 0,206 | 0,252 | 0,356 | 0,447 | — |
| 12 | 0,250 | 0,307 | 0,440 | 0,559 | — |
| 14 | — | 0,363 | 0,524 | 0,671 | — |
| 15 | — | 0,391 | 0,566 | — | — |
| 16 | 0,340 | 0,419 | 0,608 | 0,782 | 1,090 |
| 18 | — | 0,475 | 0,692 | 0,894 | 1,258 |
| 20 | — | 0,531 | 0,776 | 1,006 | 1,425 |
| 22 | — | 0,587 | 0,859 | 1,118 | 1,593 |
| 25 | — | 0,671 | 0,985 | 1,286 | 1,844 |
| 28 | — | 0,755 | 1,111 | 1,453 | 2,096 |
| 32 | — | 0,866 | 1,279 | 1,677 | 2,431 |
| 35 | — | 0,950 | 1,404 | — | — |
| 40 | — | 1,090 | 1,614 | 2,123 | 3,102 |
| 42 | — | 1,146 | 1,698 | 2,236 | — |
| 50 | — | 1,368 | 2,033 | 2,683 | 3,940 |
| 60 | — | 1,649 | 2,452 | 3,242 | 4,779 |
Прочерк означает, что такое сочетание диаметра и стенки в таблице стандарта не приведено. Это не запрет на изготовление: массу любой трубы можно посчитать по формуле выше.
Толстостенные и крупные трубы
| Размер, мм | Масса 1 м по ГОСТ 617-2006, кг | Где встречается |
|---|---|---|
| 20 × 5 | 2,096 | втулки, детали, обработка резанием |
| 40 × 10 | 8,384 | заготовки для токарной обработки |
| 80 × 5 | 10,48 | коллекторы, теплообменное оборудование |
| 100 × 5 | 13,27 | коллекторы, токоведущие детали |
| 100 × 10 | 25,15 | заготовки втулок и колец |
| 160 × 10 | 41,92 | крупные заготовки |
Дюймовые трубы для холодильного оборудования
В холодильной технике и кондиционировании часто применяют трубы с дюймовыми диаметрами. В метрических таблицах их нет, массу считают по той же формуле.
| Дюймы | Наружный диаметр, мм | Стенка, мм | Масса 1 м, кг |
|---|---|---|---|
| 1/4″ | 6,35 | 0,8 | 0,124 |
| 3/8″ | 9,52 | 0,8 | 0,195 |
| 1/2″ | 12,7 | 0,8 | 0,266 |
| 5/8″ | 15,88 | 1,0 | 0,416 |
| 3/4″ | 19,05 | 1,0 | 0,505 |
| 7/8″ | 22,22 | 1,0 | 0,593 |
Дюймовая и метрическая трубы близких размеров не взаимозаменяемы при пайке и вальцовке: разница в 0,1–0,3 мм по диаметру не позволяет правильно собрать соединение с фитингом.

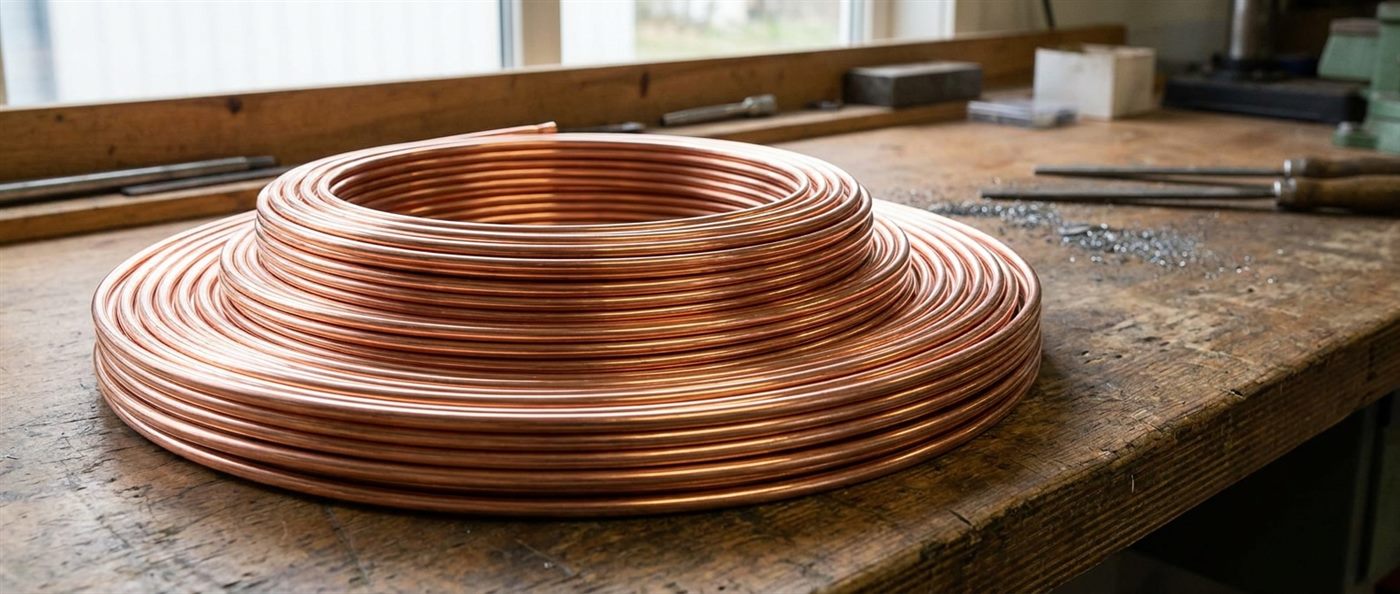

Вес отрезка, хлыста и бухты
По ГОСТ 617-2006 холоднодеформированные трубы выпускают немерной длины от 1,5 до 6 м или мерной длины в этих пределах. Тянутые трубы со стенкой до 2,5 мм и диаметром до 12 мм в мягком и твёрдом состоянии, а также диаметром свыше 12 до 18 мм в твёрдом состоянии могут поставляться в бухтах длиной не менее 10 м.
- отрезок 15 × 1 длиной 3 м — около 1,17 кг;
- отрезок 22 × 1 длиной 3 м — около 1,76 кг;
- бухта 16 × 1 длиной 25 м — около 10,5 кг;
- бухта 16 × 1 длиной 50 м — около 21 кг.
Чтобы перевести массу партии в метры, разделите массу на вес погонного метра. Например, 100 кг трубы 12 × 1 — это около 325 м.
Состояние трубы: мягкая или твёрдая
В обозначении медной трубы после размеров или марки стоит буква состояния. По ГОСТ 617-2006 применяются:
| Буква | Состояние | Где используют |
|---|---|---|
| М | мягкое (отожжённое) | гибка вручную и трубогибом, вальцовка, монтаж холодильных трасс |
| П | полутвёрдое | трубы, которые нужно и гнуть, и сохранить жёсткость |
| Т | твёрдое | прямые участки трубопроводов, где важна жёсткость и стойкость к вмятинам |
Состояние на массу не влияет: метр трубы 12 × 1 весит одинаково в мягком и твёрдом исполнении. В складских названиях оно указывается вместе с маркой меди, например «М1м» — медь М1, мягкая, или «М1т» — медь М1, твёрдая.
Как проверить таблицу формулой
Таблицами стандартов удобно пользоваться, но при расчёте дорогих партий значения стоит перепроверять формулой. В распространённых копиях текста ГОСТ 617-2006 встречаются опечатки. Например, для трубы 63 × 2,5 вместо примерно 4,229 кг на метр напечатано 2,227 кг, а для трубы 14 × 3 расчёт по формуле даёт около 0,923 кг на метр. Проверка занимает минуту и защищает от ошибки в спецификации.
Отклонения по диаметру
Наружный диаметр холоднодеформированных медных труб по ГОСТ 617-2006 имеет минусовые предельные отклонения для труб до 100 мм: например, минус 0,15 мм для диаметров от 3 до 10 мм, минус 0,20 мм — свыше 10 до 18 мм, минус 0,24 мм — свыше 18 до 30 мм. Поэтому реальная труба на весах может оказаться чуть легче теоретической — так же, как с листами.
Миф: массу медной трубы можно найти, пересчитав из таблицы для стальной трубы с коэффициентом. Такой пересчёт работает только если в обеих таблицах одинаковые размеры, а ряды диаметров медных и стальных труб разные. Надёжнее сразу считать по формуле π × (D − s) × s × 8,9 / 1000 или брать значения из ГОСТ 617-2006 — и сверять их формулой, потому что в копиях стандарта встречаются опечатки.
Частые вопросы
Сколько весит метр медной трубы 15 × 1?
Около 0,391 кг по таблице ГОСТ 617-2006 при плотности меди 8,9 г/см³.
Какую плотность меди брать для расчёта трубы?
В ГОСТ 617-2006 теоретическая масса посчитана при плотности меди 8,9 г/см³ — это значение и используют для расчётов.
Сколько весит медная труба 22 × 1?
Около 0,587 кг на метр, отрезок 3 м — около 1,76 кг.
Как посчитать вес бухты медной трубы?
Умножьте массу погонного метра на длину бухты. Бухта трубы 16 × 1 длиной 25 м весит около 10,5 кг.
Чем отличаются трубы М1м и М1т?
Обе из меди марки М1. Буква «м» означает мягкое состояние — трубу легко гнуть и вальцевать; «т» — твёрдое, труба жёсткая и лучше держит форму на прямых участках.
Сколько весит медная труба 1/4 дюйма?
Труба 6,35 × 0,8 мм весит около 0,124 кг на метр.
Медь: масса метра медной трубы равна π × (D − s) × s × 8,9 / 1000 — именно с плотностью 8,9 г/см³ посчитаны таблицы ГОСТ 617-2006; труба 10 × 1 весит около 0,252 кг на метр, 15 × 1 — 0,391 кг, 22 × 1 — 0,587 кг, 28 × 1 — 0,755 кг; состояние М или Т на вес не влияет; в копиях стандарта встречаются опечатки, поэтому значения для крупных партий сверяют формулой.
