Вес алюминиевого уголка: таблица и расчёт
Содержание
Алюминиевый уголок — один из самых ходовых профилей для каркасов, обрамлений, направляющих и защитных накладок. Продают его на вес, а нужен он обычно в метрах или хлыстах по 6 м. Ниже — откуда берутся значения массы алюминиевого уголка, таблица массы метра и хлыста для равнополочных уголков по ГОСТ 13737 с пересчётом на сплав АД31, формула для неравнополочного уголка, сравнение со стальным уголком и подсказки, почему два уголка одного размера могут весить по-разному.
Откуда берётся масса в таблицах
Сортамент прессованных равнополочных уголков из алюминиевых и магниевых сплавов установлен ГОСТ 13737-90 (в 2025 году введена новая редакция стандарта). Таблица массы в нём посчитана по номинальным размерам при плотности 2,85 г/см³ — это плотность высокопрочного сплава В95. Для остальных сплавов стандарт даёт переводные коэффициенты, на которые нужно умножить табличную массу.
| Сплав | Переводной коэффициент по ГОСТ 13737-90 | Плотность для расчёта, г/см³ |
|---|---|---|
| АД31, АД31Е | 0,950 | 2,71 |
| Алюминий всех марок | 0,950 | 2,71 |
| АД33 | 0,951 | 2,71 |
| АД35 | 0,954 | 2,72 |
| АМг2 | 0,940 | 2,68 |
| АМг6 | 0,926 | 2,64 |
| Д16 | 0,976 | 2,78 |
Самый распространённый материал алюминиевого уголка на складах — АД31 в состоянии Т1. Для него табличную массу из ГОСТ умножают на 0,95. Если этого не сделать и взять цифру из стандарта напрямую, масса будет завышена на 5 %.
Таблица массы равнополочного уголка
Ширина полки × ширина полки × толщина, площадь сечения и масса по ГОСТ 13737-90, пересчёт на сплав АД31.
| Размер, мм | Площадь сечения, см² | Масса 1 м по ГОСТ (ρ = 2,85), кг | Масса 1 м из АД31, кг | Хлыст 6 м из АД31, кг |
|---|---|---|---|---|
| 10×10×2 | 0,369 | 0,105 | 0,100 | 0,60 |
| 15×15×1,5 | 0,434 | 0,124 | 0,118 | 0,71 |
| 15×15×2 | 0,564 | 0,161 | 0,153 | 0,92 |
| 20×20×1,5 | 0,584 | 0,166 | 0,158 | 0,95 |
| 20×20×2 | 0,764 | 0,218 | 0,207 | 1,24 |
| 25×25×1,5 | 0,734 | 0,209 | 0,199 | 1,19 |
| 25×25×2 | 0,964 | 0,275 | 0,261 | 1,57 |
| 25×25×3 | 1,422 | 0,405 | 0,385 | 2,31 |
| 30×30×1,5 | 0,884 | 0,252 | 0,239 | 1,44 |
| 30×30×2 | 1,304 | 0,372 | 0,353 | 2,12 |
| 30×30×3 | 1,720 | 0,490 | 0,466 | 2,79 |
| 35×35×3 | 2,020 | 0,576 | 0,547 | 3,28 |
| 40×40×2 | 1,564 | 0,446 | 0,424 | 2,54 |
| 40×40×3 | 2,320 | 0,661 | 0,628 | 3,77 |
| 40×40×4 | 3,050 | 0,869 | 0,826 | 4,95 |
| 50×50×3 | 2,920 | 0,832 | 0,790 | 4,74 |
| 50×50×5 | 4,777 | 1,361 | 1,293 | 7,76 |
| 60×60×5 | 5,777 | 1,646 | 1,564 | 9,38 |
| 60×60×6 | 6,832 | 1,947 | 1,850 | 11,10 |
| 80×80×6 | 9,255 | 2,637 | 2,505 | 15,03 |
| 100×100×6 | 11,674 | 3,327 | 3,161 | 18,96 |
| 100×100×8 | 15,467 | 4,408 | 4,188 | 25,13 |
| 100×100×10 | 19,009 | 5,417 | 5,146 | 30,88 |
Средние и крупные размеры, которые реже встречаются на складах, но нужны для нагруженных каркасов и рам:
| Размер, мм | Площадь сечения, см² | Масса 1 м по ГОСТ (ρ = 2,85), кг | Масса 1 м из АД31, кг | Хлыст 6 м из АД31, кг |
|---|---|---|---|---|
| 45×45×3 | 2,620 | 0,747 | 0,710 | 4,26 |
| 45×45×5 | 4,277 | 1,219 | 1,158 | 6,95 |
| 70×70×5 | 6,777 | 1,931 | 1,834 | 11,01 |
| 70×70×7 | 9,443 | 2,691 | 2,556 | 15,34 |
| 90×90×6 | 10,739 | 3,060 | 2,907 | 17,44 |
| 90×90×8 | 13,928 | 3,969 | 3,771 | 22,62 |
| 120×120×10 | 23,181 | 6,607 | 6,277 | 37,66 |

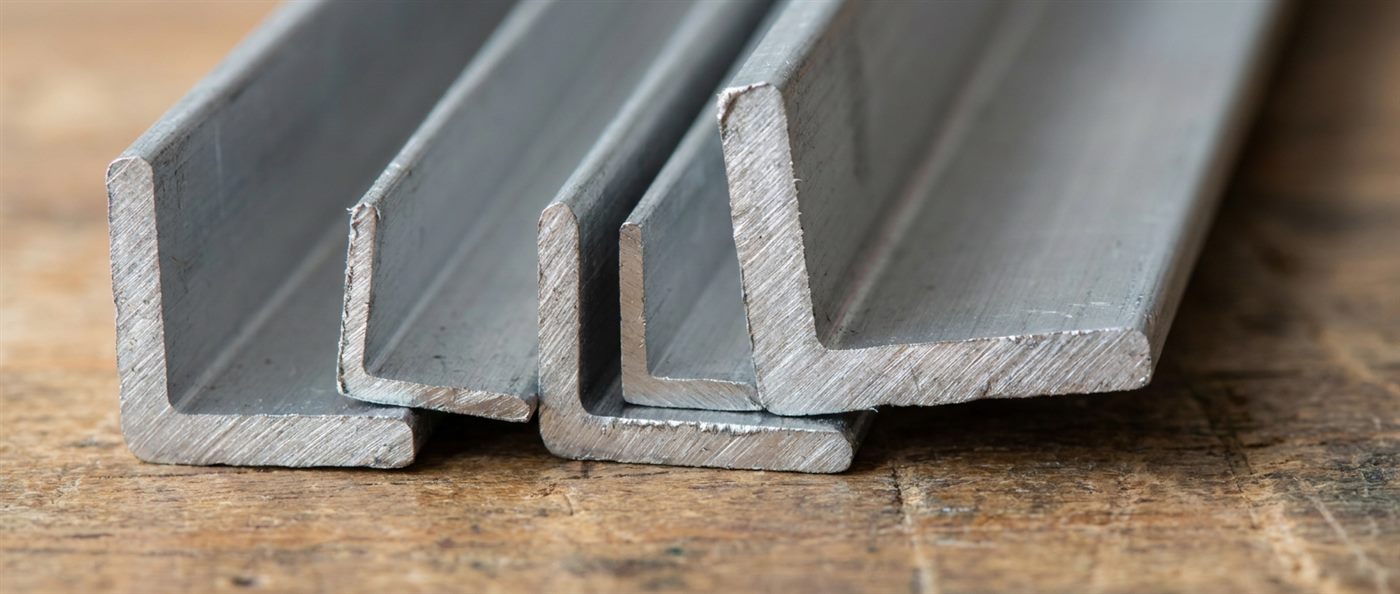

Почему уголки одного размера весят по-разному
В ГОСТ 13737-90 каждый профиль имеет свой шестизначный номер, например 410040. Для одного и того же размера полок и толщины в стандарте бывает несколько профилей, которые отличаются радиусами скругления: внутреннего угла и кромок полок. Например, уголок 20 × 20 × 2 есть в двух вариантах — без скругления с массой 0,217 кг и со скруглениями с массой 0,218 кг на метр при плотности 2,85. Разница — доли процента, но для точной спецификации лучше указывать номер профиля или чертёж.
Есть и уголки с разной толщиной полок — у них в обозначении две толщины. Масса таких профилей заметно выше, чем у уголка с одинаковыми тонкими полками.
Неравнополочный уголок: формула
Неравнополочные прессованные уголки выпускают по отдельному стандарту — ГОСТ 13738-91. Если под рукой нет таблицы, массу можно оценить по площади сечения без учёта скруглений:
A = (a + b − s) × s, мм²; m = A × ρ / 1000, кг/м,
где a и b — ширина полок, s — толщина, ρ — плотность сплава.
| Размер, мм | Площадь сечения, мм² | Масса 1 м из АД31, кг (оценка) |
|---|---|---|
| 30 × 15 × 1,5 | 65,3 | 0,177 |
| 30 × 20 × 2 | 96 | 0,260 |
| 40 × 20 × 2 | 116 | 0,314 |
| 100 × 50 × 5 | 725 | 1,963 |
Та же формула работает и для равнополочного уголка: для 40 × 40 × 3 получается (40 + 40 − 3) × 3 = 231 мм², что почти совпадает с табличными 2,320 см². Небольшую разницу дают скругления углов.
Сверка с таблицей: следите за опечатками
Площадь сечения в таблице ГОСТ — хороший контроль для массы: масса метра при плотности 2,85 должна быть равна площади в см², умноженной на 0,285. В распространённой электронной копии ГОСТ 13737-90 для уголка 80 × 80 × 10 при площади 15,049 см² указана масса 3,289 кг, тогда как по площади получается около 4,289 кг. Если вы берёте значения из таблицы для дорогой партии, такая проверка занимает секунды.
Алюминиевый уголок или стальной
Стальной уголок 40 × 40 × 4 по ГОСТ 8509 весит около 2,42 кг на метр, алюминиевый из АД31 — около 0,83 кг, то есть почти в 3 раза легче. Но заменять сталь алюминием по таблице веса нельзя:
- модуль упругости алюминия примерно втрое ниже, чем у стали, и при одинаковом сечении алюминиевый уголок прогибается сильнее;
- предел текучести АД31Т1 значительно ниже, чем у конструкционной стали, поэтому для той же нагрузки нужно большее сечение;
- алюминий не требует покраски и не ржавеет, что важно для наружных и влажных условий;
- алюминиевый профиль легко резать и сверлить, а соединять удобнее на заклёпках и болтах.
Таблицы массы стального уголка — в статье о весе стального уголка, плотности других металлов — в таблице плотности металлов.
Где какой уголок применяют
| Размер | Типичное применение |
|---|---|
| 10 × 10 — 20 × 20, стенка 1–2 мм | отделочные и защитные накладки, обрамление кромок, мебельные и приборные корпуса |
| 25 × 25 — 40 × 40, стенка 1,5–3 мм | лёгкие каркасы, рамки, направляющие, стеллажи, крепёжные элементы |
| 50 × 50 — 60 × 60, стенка 3–6 мм | рамы оборудования, опорные элементы, кронштейны |
| 80 × 80 — 120 × 120, стенка 6–10 мм | нагруженные каркасы, площадки, конструкции, где важна масса и стойкость к коррозии |
| неравнополочные | обрамление панелей и проёмов, профили примыкания, крепление листов разной толщины |
Покрытия почти не меняют массу. Анодная плёнка имеет толщину от единиц до нескольких десятков микрометров, слой порошковой краски — обычно до сотни микрометров, и для расчёта веса уголка их не учитывают.

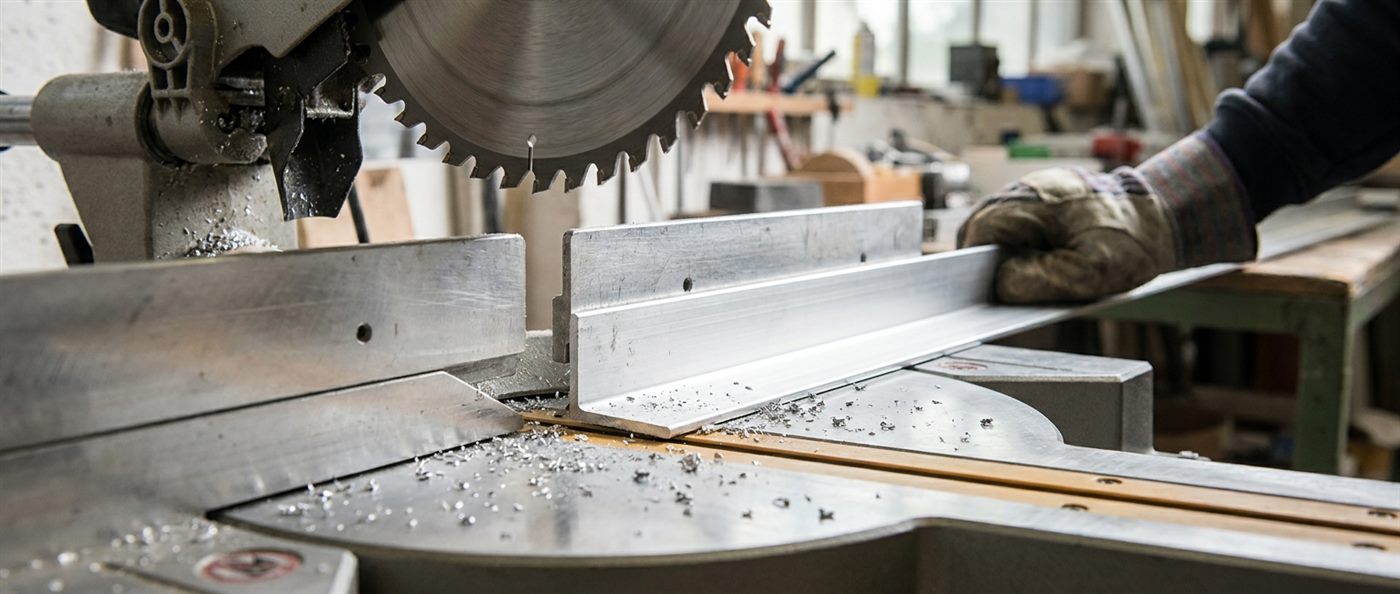

Резка и потери металла
При резке хлыста на детали часть длины уходит на пропил и некратный остаток. Если детали длиной 1,4 м режут из хлыста 6 м, из каждого хлыста получается 4 детали и остаток 0,4 м с учётом пропилов. При заказе 100 таких деталей понадобится 25 хлыстов, а не 23,3, как получилось бы делением общей длины на 6 м. Поэтому для заказа деталей считают число хлыстов по раскрою, а не по суммарному метражу.
Как посчитать заказ
- Определите размер, толщину и сплав;
- Возьмите массу метра из таблицы для АД31 или пересчитайте табличную массу ГОСТ с коэффициентом сплава;
- Умножьте на общую длину с учётом кратности хлыста 6 м;
- Добавьте запас на рез и обрезь, если уголок режут на детали.
Пример. Нужно 140 м уголка 30 × 30 × 2 из АД31Т1. Это 24 хлыста по 6 м (144 м). Масса метра — 0,353 кг, масса 24 хлыстов — около 50,8 кг.
Миф: массу алюминиевого уголка можно брать прямо из таблицы ГОСТ 13737 без пересчёта. Таблица стандарта посчитана для сплава В95 с плотностью 2,85 г/см³, а на складах почти весь уголок сделан из АД31Т1. По переводному коэффициенту стандарта табличную массу для АД31 нужно умножить на 0,95 — иначе вес партии окажется завышен на 5 %, а сравнение с прайсом поставщика будет некорректным.
Частые вопросы
Сколько весит метр алюминиевого уголка 20 × 20 × 2?
Из сплава АД31 — около 0,207 кг. В таблице ГОСТ 13737-90 указано 0,218 кг, но это значение для плотности 2,85 г/см³.
Сколько весит алюминиевый уголок 40 × 40 × 3?
Из АД31 — около 0,628 кг на метр, хлыст 6 м — около 3,8 кг.
Какой коэффициент брать для уголка из АД31?
По приложению к ГОСТ 13737-90 — 0,950. На него умножают табличную массу, посчитанную для сплава В95.
Как посчитать вес неравнополочного уголка?
Площадь сечения (a + b − s) × s в мм² умножьте на плотность сплава и разделите на 1000. Для уголка 40 × 20 × 2 из АД31 получается около 0,31 кг на метр.
Во сколько раз алюминиевый уголок легче стального?
Примерно в 2,9 раза при одинаковом сечении: плотность стали около 7,85 г/см³, сплава АД31 — около 2,71 г/см³.
Какой длины бывает алюминиевый уголок?
На складах чаще всего — хлыстами по 6 м. Под заказ уголок режут в размер.
Полка: таблица массы алюминиевого уголка в ГОСТ 13737-90 посчитана для плотности 2,85 г/см³, и для самого ходового сплава АД31 её умножают на коэффициент 0,95; уголок 20 × 20 × 2 из АД31 весит около 0,207 кг на метр, 30 × 30 × 2 — около 0,353 кг, 40 × 40 × 3 — около 0,628 кг; для неравнополочного уголка массу оценивают по площади (a + b − s) × s; один размер в стандарте может иметь несколько профилей с разными радиусами, а табличные значения стоит сверять с площадью сечения.
