Шпилька резьбовая: классы прочности, ГОСТ, производство

Резьбовая шпилька — это крепёжное изделие в виде цилиндрического стержня, не имеющее головки, с наружной резьбой на обоих концах или по всей длине, предназначенное для соединения деталей с гладкими и резьбовыми отверстиями. В отличие от болтов, конструкция которых предполагает наличие шестигранной или иной головки для передачи крутящего момента, шпилечное соединение формируется путём ввинчивания одного конца метиза в тело базовой детали и навинчивания гайки на противоположный конец. При необходимости стягивания двух деталей со сквозными отверстиями гайки устанавливаются с обеих сторон.

Такая конфигурация обеспечивает равномерное распределение механических напряжений и позволяет создавать надёжные узлы в ситуациях, когда использование болтов невозможно из-за конструктивных ограничений, риска повреждения резьбы в мягких материалах при частом демонтаже или необходимости фиксации массивных элементов.

Конструктивные особенности и классификация

Геометрия и технические параметры резьбовых шпилек строго регламентированы. В зависимости от назначения и специфики монтажа, метизы делятся на несколько базовых категорий.

Полнорезьбовые шпильки (штанги) представляют собой стержни, на которых метрическая резьба накатана по всей длине. Наиболее распространённым стандартом для данного типа является DIN 975 (выпускаются длиной 1000, 2000 и 3000 мм) и его современный аналог DIN 976. Они широко применяются для наращивания крепёжных конструкций, подвешивания инженерных коммуникаций и могут нарезаться на отрезки требуемой длины непосредственно на монтажной площадке.

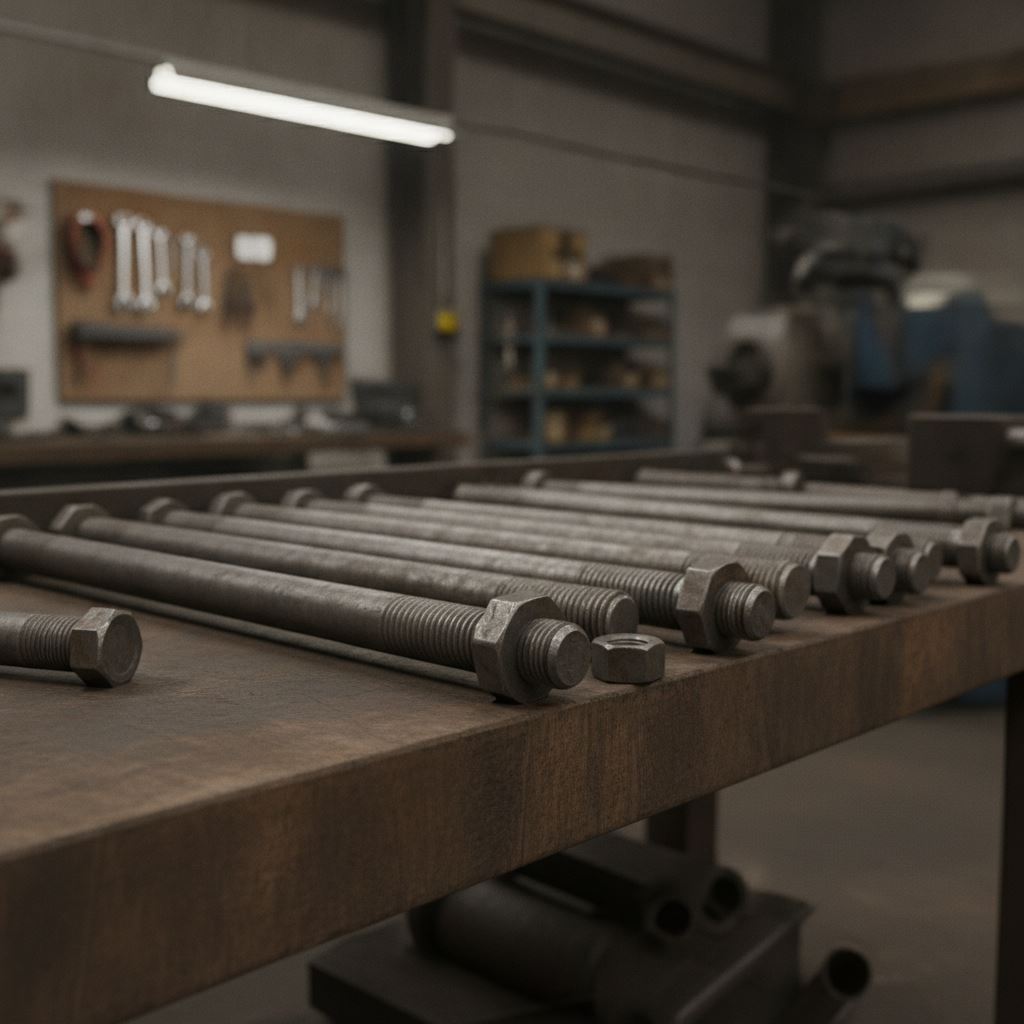

Шпильки с ввинчиваемым концом имеют гладкую часть стержня посередине и резьбовые участки по краям. Длина ввинчиваемого конца (l1) зависит от материала детали, в которую монтируется крепёж. Для твёрдых сталей и бронзы используются метизы с длиной l1 равной 1d (где d — номинальный диаметр резьбы). Для чугуна этот показатель увеличивается до 1,25d или 1,5d, а для мягких сплавов на основе алюминия или магния применяются изделия с ввинчиваемым концом 2d или 2,5d.

Технологии производства и применяемые материалы

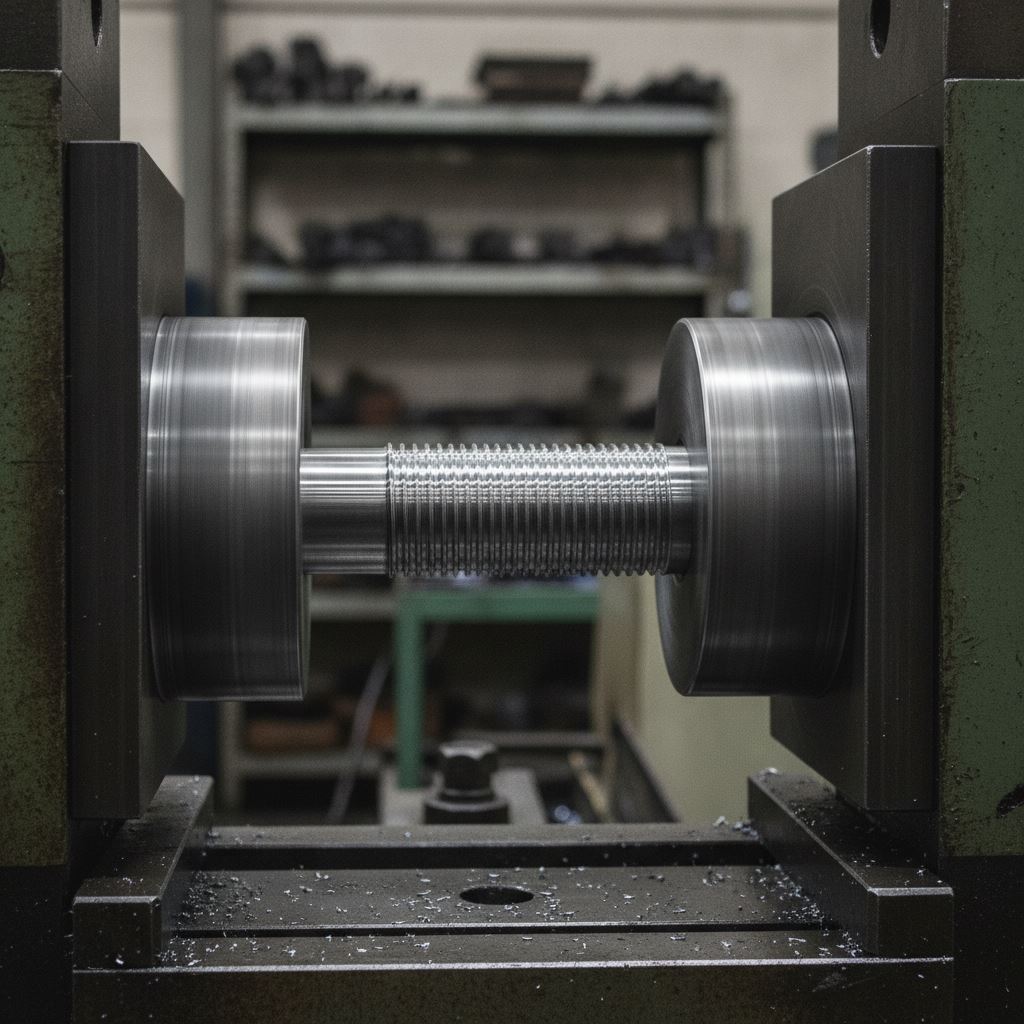

Промышленное производство резьбовых шпилек осуществляется двумя основными методами: нарезкой и накаткой. Накатка резьбы является более предпочтительным технологическим процессом. При профилировании стержня между накатными плашками или роликами металл не срезается, а пластически деформируется. Волокна структуры металла уплотняются, что значительно повышает усталостную прочность метиза, снижает шероховатость поверхности и минимизирует риск образования микротрещин во впадинах резьбового профиля.

Выбор марки стали напрямую определяет эксплуатационные характеристики готового изделия. Для производства крепежа общего назначения используются углеродистые стали обыкновенного качества (Ст3, Ст3кп). Ответственные узлы требуют применения конструкционных углеродистых и легированных сталей (20, 35, 45, 40Х, 30ХГСА) с последующей термической обработкой (закалкой и отпуском) для достижения заданных механических свойств.

Для защиты от коррозионного разрушения на поверхность наносится цинковое покрытие. Гальваническое оцинкование обеспечивает толщину защитного слоя 5–9 мкм, что достаточно для нормальных условий эксплуатации. Для агрессивных сред применяется горячее цинкование или термодиффузионное покрытие. В химической, пищевой промышленности и судостроении используются шпильки из аустенитных нержавеющих сталей марок А2 (AISI 304) и А4 (AISI 316), обладающих высокой стойкостью к кислотам и щелочам.

Стандарты ГОСТ и DIN

Производство и технические требования к шпилькам регламентируются рядом нормативных документов. В отечественной инженерной практике базовыми являются следующие стандарты:

• ГОСТ 22032-76 – ГОСТ 22043-76 — регламентируют параметры шпилек с ввинчиваемым концом различной длины (от 1d до 2,5d).
• ГОСТ 22042-76 и ГОСТ 22043-76 — описывают изделия для деталей с гладкими отверстиями (резьбовые концы равны по длине).
• ГОСТ 9066-75 — устанавливает требования к шпилькам для фланцевых соединений паровых котлов, трубопроводов и газовых турбин, работающих при температуре среды от 0 до 650 °C.

Среди европейских стандартов, помимо упомянутых DIN 975 и DIN 976, востребован DIN 835 (аналог ГОСТ 22038-76 с ввинчиваемым концом 2d) и DIN 938 (аналог ГОСТ 22032-76 с концом 1d). При проектировании узлов важно учитывать, что для создания надёжного соединения совместно со шпильками должны использоваться гайки и шайбы аналогичного или более высокого класса прочности.

Классы прочности резьбовых шпилек

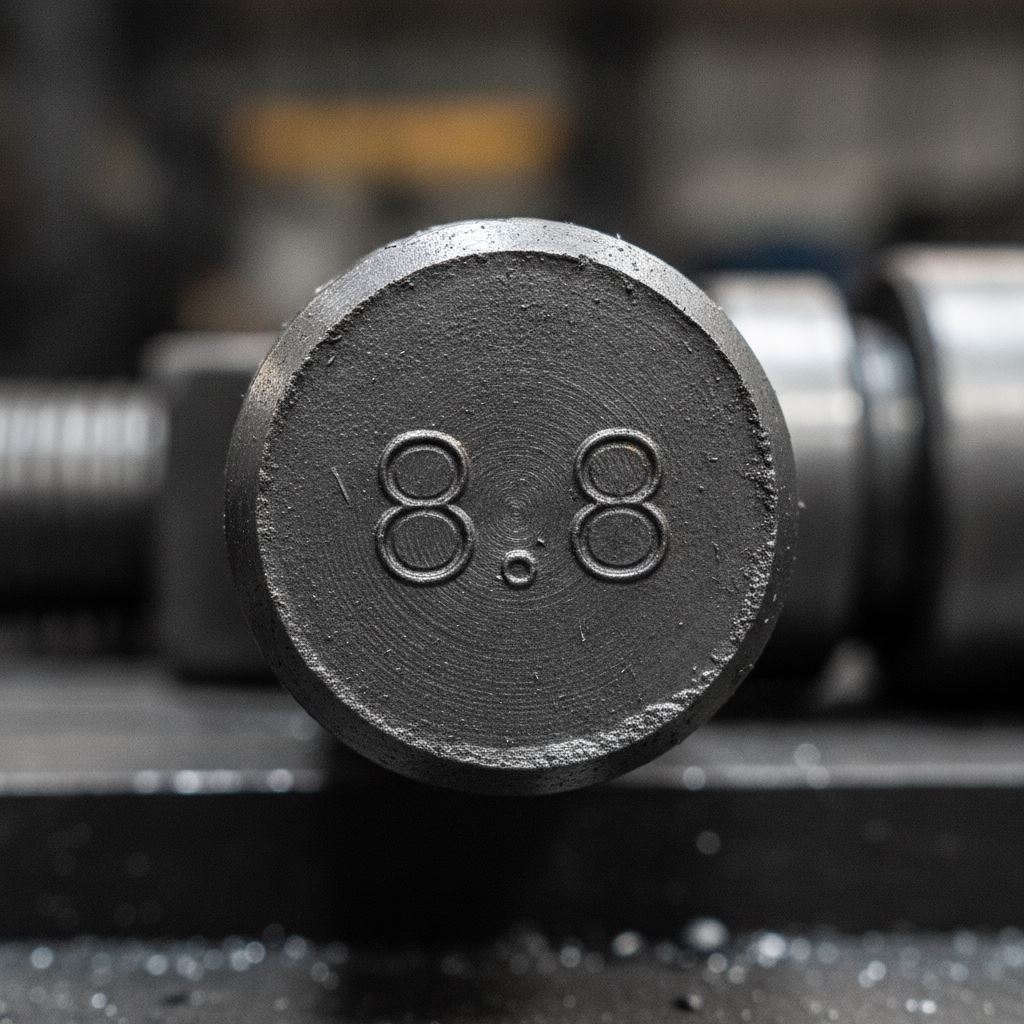

Механические свойства стального крепежа определяются классом прочности. Согласно требованиям ГОСТ 32484.1-2020 (идентичен международному стандарту ISO 898-1), класс прочности обозначается двумя цифрами, разделёнными точкой. Первая цифра, умноженная на 100, указывает номинальное временное сопротивление (предел прочности на разрыв) в МПа. Вторая цифра, умноженная на 10, показывает отношение номинального предела текучести к пределу прочности в процентах.

Ниже приведены нормативные механические характеристики для различных классов прочности (значения указаны для метрической резьбы с крупным шагом):

Изделия классов от 3.6 до 6.8 относятся к крепежу нормальной прочности и применяются в малонагруженных конструкциях. Начиная с класса 8.8, шпильки классифицируются как высокопрочный крепёж. Они производятся из легированных сталей с обязательной термообработкой и предназначены для узлов, испытывающих значительные статические, динамические и вибрационные нагрузки (мостостроение, тяжёлое машиностроение, крановые конструкции).

Сферы применения

Универсальность конструкции делает резьбовые шпильки незаменимыми во многих отраслях. Их применение обусловлено необходимостью создания жёстких, разборных соединений с возможностью точной регулировки натяга.

• Монтаж инженерных систем. Полнорезьбовые штанги выступают основным элементом при подвешивании воздуховодов систем вентиляции, кабельных лотков, труб систем пожаротушения и водоснабжения к потолочным перекрытиям.
• Промышленное строительство. Фиксация деревянных лаг, стягивание элементов опалубки при монолитных работах, монтаж рекламных щитов и металлоконструкций.
• Машиностроение и станкостроение. Сборка корпусных деталей, крепление крышек цилиндров, редукторов, насосного оборудования. В этих узлах шпилька вкручивается в массивный корпус, а деталь прижимается гайкой, что исключает износ резьбы в самом корпусе при регулярном техническом обслуживании.
• Нефтегазовый сектор. Фланцевые соединения трубопроводов высокого давления комплектуются специализированными шпильками по ГОСТ 9066-75, способными выдерживать экстремальные перепады температур и давления.

Часто задаваемые вопросы

В чём главное техническое преимущество шпильки перед болтом?
Главное преимущество заключается в распределении нагрузок и защите базовой детали. При использовании болта резьба в отверстии детали изнашивается с каждым циклом закручивания-откручивания. Шпилька вкручивается в деталь один раз (часто с натягом или на фиксатор резьбы), а все последующие операции сборки-разборки узла происходят за счёт износа гайки, которую легко и дёшево заменить.

Как правильно резать полнорезьбовую штангу DIN 975?
Резку следует производить ленточной пилой, ножовкой по металлу или углошлифовальной машиной. Перед резом рекомендуется накрутить на штангу гайку. После отпиливания необходимо снять фаску на торце, а затем скрутить гайку — проходя по резьбе, она выровняет возможные замятия профиля, обеспечив лёгкое накручивание крепежа в дальнейшем.

Что означает маркировка А2-70 на торце изделия?
Данная маркировка применяется для нержавеющего крепежа. Буквенно-цифровой индекс А2 указывает на марку стали (аустенитная нержавеющая сталь, аналог AISI 304). Цифра 70 обозначает класс прочности на разрыв, разделённый на 10. Таким образом, предел прочности данной шпильки составляет 700 МПа.

Допускается ли сваривать резьбовые шпильки?
Сварка допускается только для изделий из низкоуглеродистых сталей (классы прочности 3.6, 4.6). Высокопрочные шпильки (8.8, 10.9, 12.9) сваривать категорически запрещено, так как термическое воздействие сварочной дуги разрушает структуру закалённого металла, что приводит к локальному отпуску, критической потере прочности и хрупкому разрушению узла под нагрузкой.

Экспертиза МТМ: изготовление шпилек под заказ

Стандартный крепёж не всегда закрывает задачу — часто нужна шпилька нестандартной длины, диаметра или из марки стали, которой нет в рознице. Компания МТМ изготавливает шпильки под заказ по чертежам заказчика на собственном парке металлообрабатывающего оборудования, включая токарную обработку для нарезки резьбы, проточки ввинчиваемого конца нужной длины и подгонки под конкретное посадочное отверстие.

Мы работаем с полным диапазоном марок стали — от рядовой Ст3 для бытового крепежа до легированных 40Х и 30ХГСА для высокопрочных классов 8.8–12.9, а также с нержавеющими сталями А2/А4 для химической и пищевой промышленности. На складе МТМ в наличии сортовой прокат (круг, пруток) нужных диаметров, поэтому заказ проходит без ожидания поставки сырья — от чертежа до готовой партии шпилек.
