Расчёт арматуры для ленточного фундамента: формула, пример, калькулятор

Ленточный фундамент держится не на бетоне — бетон в нём работает на сжатие, а вот на растяжение и изгиб от пучения грунта, неравномерной осадки и точечных нагрузок отвечает арматурный каркас. Ошибиться можно в обе стороны: недосыпать сечения — и лента треснет через пару зим, пересыпать — и вы просто переплатите за металл, который в этой конструкции ничего дополнительно не даёт. Разберём, как считать каркас по нормативам, а не на глаз, и дадим калькулятор, который сразу переводит расчёт в метры и килограммы.

Нормативная база

Расчёт и конструирование арматуры регулирует СП 63.13330.2018 «Бетонные и железобетонные конструкции» (актуализированная редакция СНиП 52-01-2003, с Изменением №1, действует с 23.05.2020) — раздел 10.3 «Требования к армированию». Сам прокат для армирования — по ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций»: этот стандарт прямо указан в перечне нормативных ссылок СП 63.13330.2018, он же задаёт классы А240, А400, А500, А500С. Более старый ГОСТ 5781-82 формально не отменён полностью — по данным нескольких независимых источников его действие частично восстановили для отдельных применений (мостовые и дорожные конструкции по СП 35.13330), но для рядового железобетона, включая фундаменты жилых домов, ориентируются на ГОСТ 34028-2016.

Из чего состоит армокаркас ленты

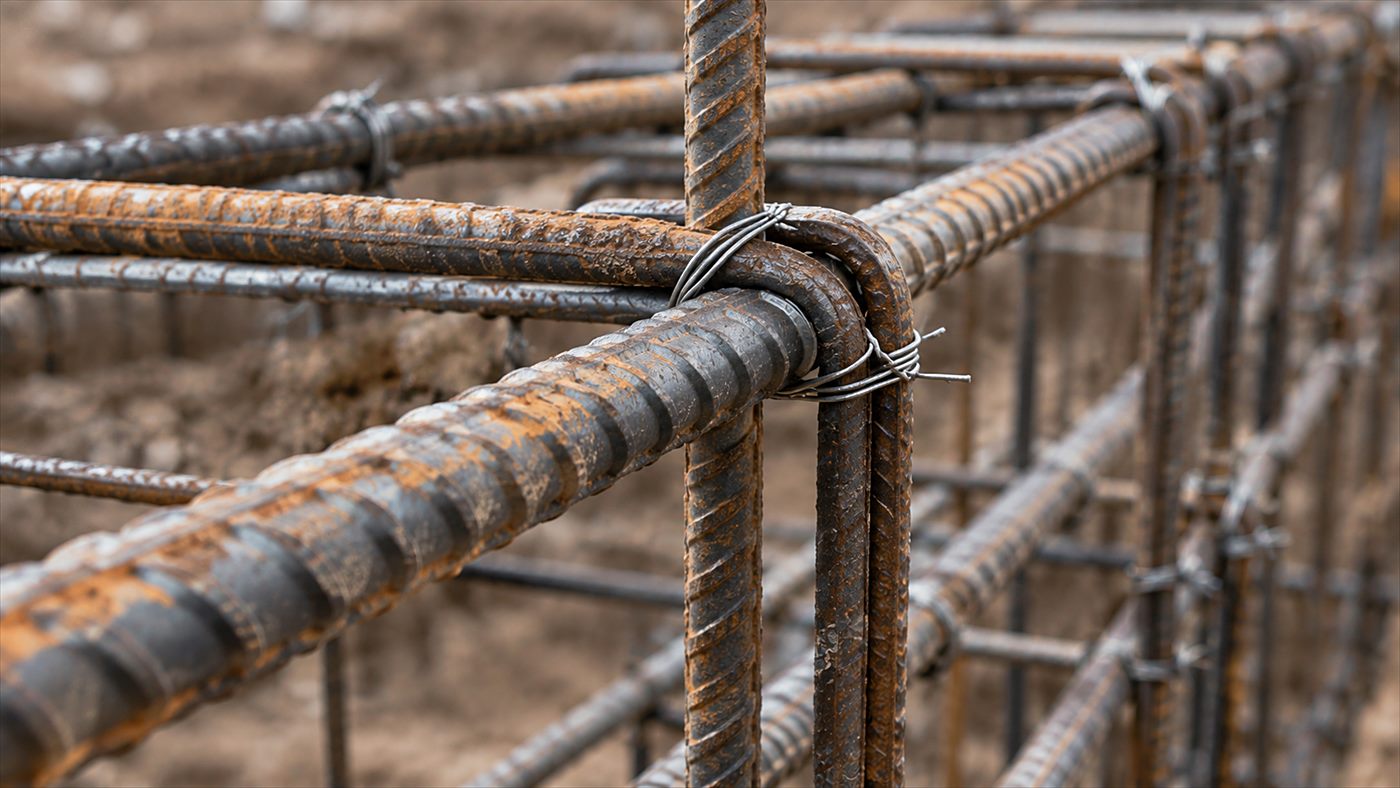

Каркас — это пространственная решётка из двух типов стержней:

• Продольная (рабочая) арматура — периодического профиля, класс А400 или А500С, идёт по длине ленты в верхнем и нижнем поясах. Именно она воспринимает изгибающий момент.
• Хомуты (поперечная арматура) — гладкая А240 или периодического профиля меньшего диаметра, охватывают продольные стержни по контуру сечения и держат каркас геометрически, а также воспринимают поперечную силу.

Диаметр и количество продольных стержней

Жёсткого норматива «этот диаметр для этой длины ленты» в самом СП 63.13330.2018 нет — есть только требование к минимальному проценту армирования сечения: не менее 0,1% от площади бетона (п. 10.3.6, для типичного внецентренно сжатого элемента малой гибкости). Практическая рекомендация проектировщиков, которая из этого процента и вытекает для сечений частных домов: Ø10–12 мм при длине ленты до 3 м между углами/пересечениями, Ø12–14 мм — при большей длине. Это отраслевая практика, а не прямая цитата пункта СП — стоит иметь в виду, если кто-то выдаёт такие цифры за «требование норм».

Количество продольных стержней зависит от ширины сечения ленты: при ширине 300 мм обычно кладут 4 стержня (по 2 в верхнем и нижнем поясе), при 400–500 мм — 4–6 стержней.

Хомуты: шаг и диаметр

Диаметр хомутов — по п. 10.3.12 СП 63.13330.2018: не менее 0,25 наибольшего диаметра продольной арматуры и не менее 6 мм. На практике для продольной Ø10–12 мм берут хомуты Ø6 мм, для Ø14 мм и толще — Ø8 мм.

Шаг хомутов регулируют два разных пункта СП, и это стоит различать: п. 10.3.13 — там, где поперечная сила по расчёту не может быть воспринята одним бетоном, шаг должен быть не более 0,5 высоты рабочего сечения (h0) и не более 300 мм; отдельно п. 10.3.14 — требование против выпучивания сжатой продольной арматуры: не более 15 диаметров продольного стержня и не более 500 мм (или не более 10d и 300 мм, если сжатой арматуры у одной грани больше 1,5% сечения). Для типовой ленты частного дома оба ограничения на практике сводятся к шагу 300–400 мм, в углах и на пересечениях стен шаг уменьшают вдвое — до 150–200 мм, там нагрузка на каркас выше.

Нахлёст и защитный слой

Нахлёст (стыковка внахлёст без сварки) — это не фиксированное число, а результат расчёта по формулам п. 10.3.24–10.3.30 СП 63.13330.2018: длина зависит от класса бетона, класса и диаметра арматуры, условий анкеровки (растяжение или сжатие). Для типовых сочетаний частного домостроения (бетон B20–B25, арматура А400–А500) на практике ориентируются на 40–50 диаметров стержня — но это усреднённое правило, а не универсальная норма: сам СП задаёт только нижнюю границу — фактическая длина нахлёста должна быть не менее 20 диаметров и не менее 250 мм при любых условиях.

Защитный слой бетона — по таблице 10.1 СП 63.13330.2018: 40 мм для арматуры фундамента при наличии бетонной подготовки под лентой, и 70 мм — но это касается только нижней рабочей арматуры и только при отсутствии подготовки. В любом случае толщина защитного слоя не может быть меньше диаметра стержня и не менее 10 мм.

Калькулятор арматуры для ленточного фундамента

Введите параметры своей ленты — калькулятор посчитает длину и вес продольной арматуры и хомутов отдельно, с учётом стыков и нахлёстов.

Пример расчёта: дом 8×9 м с двумя внутренними стенами

Исходные данные: периметр ленты 34 м, две внутренние несущие стены суммарной длиной 14 м — итого длина ленты 48 м. Сечение 300×500 мм, защитный слой 40 мм, бетон B20. Продольная — 4×Ø12 мм А500С, хомуты — Ø6 мм А240 с шагом 300 мм.

Продольная арматура. Чистая длина: 48 × 4 = 192 м. При мерном прутке 11,7 м на линию длиной 48 м нужно 5 кусков (48 / 11,7 ≈ 4,1 → округляем вверх), то есть 4 стыка на линию, 16 стыков на все 4 стержня. Нахлёст 40 диаметров при Ø12 = 480 мм = 0,48 м; расход на стыки: 16 × 0,48 = 7,7 м. Угловые загибы: 4 угла × 4 стержня × 0,5 м = 8 м. Итого длина: 192 + 7,7 + 8 ≈ 208 м; масса при 0,888 кг/м ≈ 184,6 кг.

Хомуты. Внутренние размеры хомута: 300 − 2×40 = 220 мм; 500 − 2×40 = 420 мм. Периметр одного хомута с припуском на нахлёст крюков: 2×(0,22+0,42) + 0,1 = 1,38 м. Количество: 48 000 / 300 + 1 = 161 шт. Общая длина: 161 × 1,38 ≈ 222 м; масса при 0,222 кг/м ≈ 49,3 кг.

Итого на каркас: длина 430 м, масса 184,6 + 49,3 ≈ 234 кг — без запаса на отходы. С учётом обычного запаса 5–7% на резку — около 246–250 кг.

Сколько арматуры уходит на 1 м³ бетона

В примере выше объём бетона ленты: 48 × 0,3 × 0,5 = 7,2 м³; расход арматуры: 234 / 7,2 ≈ 32,5 кг/м³ — это попадает в типичный диапазон для лёгких домов.

Тип конструкции	Расход арматуры, кг/м³
Малонагруженный ленточный фундамент ИЖС (дерево, газобетон, 1–2 этажа)	20–50
Средненагруженный (кирпич, монолит, 2–3 этажа)	50–100
Высоконагруженный (промышленные здания, многоэтажки)	100–200

Типичные ошибки при армировании ленты

• Гладкую арматуру А240 ставят как рабочую вместо хомутов. Гладкий профиль не сцепляется с бетоном так, как периодический — как рабочая продольная арматура он не работает, только как хомуты или монтажные элементы.
• Экономят на шаге хомутов в углах. Угловые узлы и места пересечения стен нагружены сильнее прямых участков — шаг там нужно уменьшать вдвое, а не оставлять как на прямой ленте.
• Ставят каркас впритык к опалубке без фиксаторов защитного слоя. Без пластиковых фиксаторов («звёздочек» или «стульчиков») каркас сползает к краю при заливке, и требуемые 40 мм защитного слоя на практике не выдерживаются.
• Не учитывают тип фундамента. Расчёт для классической заглублённой ленты нельзя один в один переносить на мелкозаглублённый ленточный фундамент (МЗЛФ) — там своя логика по глубине промерзания и пучинистости грунта, которую стоит согласовывать отдельно.
• Сваривают каркас там, где нужна вязка. Сварка в узлах меняет структуру металла в зоне шва и может снижать прочность соединения на классах А500С, изначально рассчитанных на вязку проволокой; сварные каркасы для монолита — отдельная тема с своими требованиями к электродам и классу арматуры.

Миф: нахлёст арматуры — это всегда 40 диаметров, и точка. На деле это усреднённый практический ориентир для типовых сочетаний бетона B20–B25 и арматуры А400–А500, а не универсальная цифра из норматива. СП 63.13330.2018 даёт формулу, которая зависит от класса бетона, класса арматуры и условий анкеровки — для других сочетаний материалов расчётная длина нахлёста будет другой, а единственное, что стандарт фиксирует жёстко, — это нижняя граница: не менее 20 диаметров и не менее 250 мм в любом случае.

Частые вопросы

Какой диаметр арматуры нужен для ленточного фундамента частного дома?

Для лёгких одно-двухэтажных домов (дерево, газобетон) на непучинистом грунте на практике берут продольную арматуру Ø10–12 мм, для более тяжёлых кирпичных и монолитных домов — Ø12–14 мм и толще. Жёсткой привязки диаметра к длине ленты в самом СП нет — это отраслевая практика, точный диаметр даёт расчёт по несущей способности.

Сколько арматуры уходит на 1 м³ бетона в ленточном фундаменте?

Для малонагруженных ленточных фундаментов частных домов — примерно 20–50 кг на 1 м³ бетона, для более тяжёлых конструкций (кирпич, монолит) — 50–100 кг/м³.

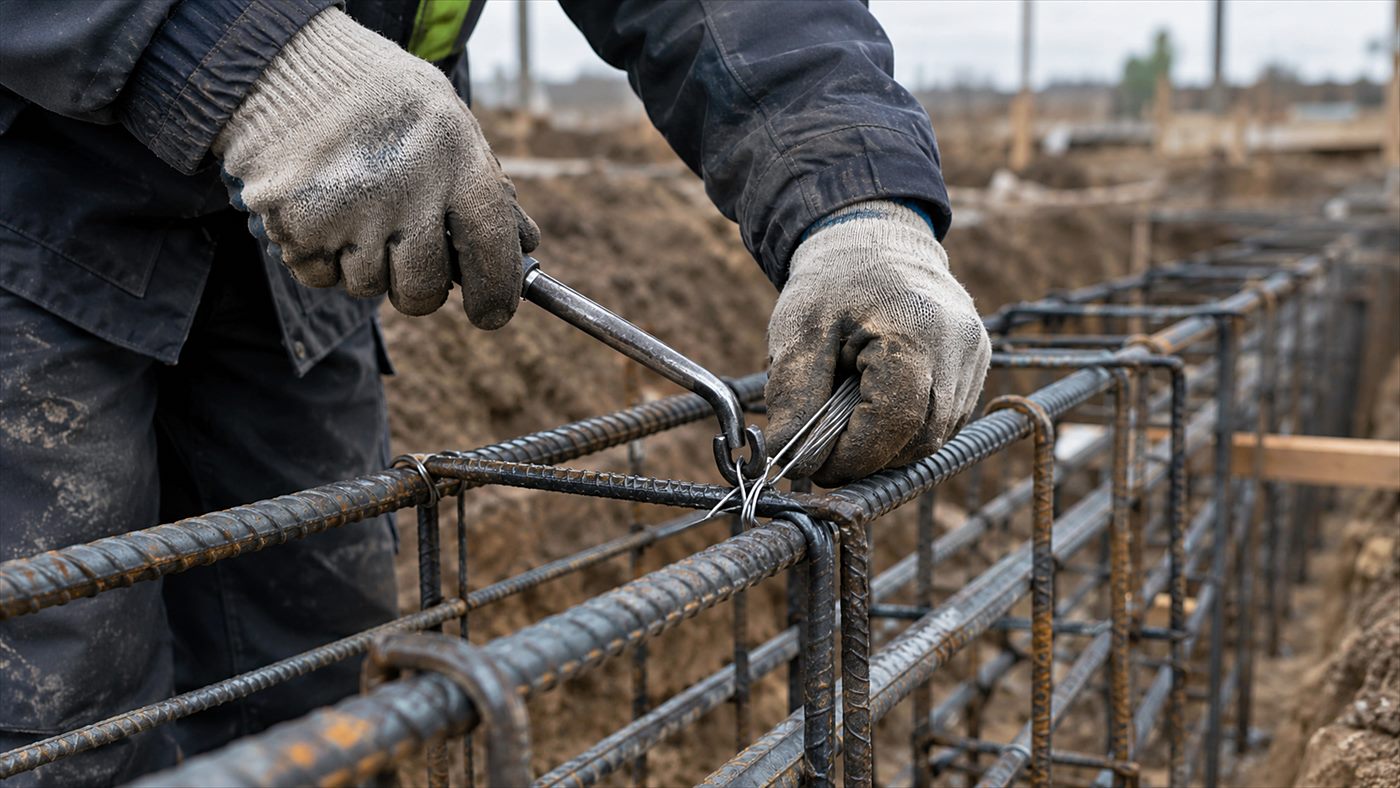

Можно ли вязать каркас проволокой вместо сварки?

Не просто можно, а это и есть основной способ соединения каркасов из арматуры класса А500С — она изначально рассчитана на вязку, а не на сварку. Вязка вязальной проволокой не меняет структуру металла в узле, в отличие от сварки, и остаётся стандартом для большинства частных фундаментов.

Чем отличается расчёт для мелкозаглубленного фундамента?

Принцип армирования каркаса тот же (продольная + хомуты), но для МЗЛФ дополнительно учитывают глубину промерзания и пучинистость грунта — от этого зависит, нужна ли песчаная подушка, утепление отмостки и усиление каркаса под краями ленты. Это отдельный расчёт, который стоит согласовывать по грунтовым условиям конкретного участка.

Нужен ли запас арматуры сверх расчёта и сколько?

Да, на отходы при резке в размер обычно закладывают 5–7% сверх расчётной длины. Если арматуру режут сразу под нужный размер на заказ, запас можно снизить до 3%.

Как менять шаг хомутов в углах и на пересечениях стен?

В углах и в местах пересечения внутренних стен с наружными шаг хомутов обычно уменьшают вдвое от расчётного на прямых участках — например, с 300 до 150 мм — потому что там выше концентрация нагрузки и риск раскрытия трещин.

Каркас: продольная арматура (А400/А500С) воспринимает изгиб и идёт по длине ленты, хомуты (А240, гладкие) держат геометрию и воспринимают поперечную силу; минимальный процент армирования — 0,1% сечения (п. 10.3.6 СП 63.13330.2018); шаг хомутов на практике 300–400 мм, в углах — вдвое меньше; нахлёст — не жёсткая цифра «40 диаметров», а расчётная величина с нижней границей 20d/250 мм; защитный слой — 40 мм с подготовкой, 70 мм для нижней арматуры без неё; прокат — по ГОСТ 34028-2016.
