Какие бывают диаметры труб: таблица размеров в мм и дюймах

Диаметры труб — это ключевые геометрические параметры металлопроката, которые определяют пропускную способность и совместимость элементов трубопровода. Все стальные трубы классифицируются по трем основным показателям: наружному диаметру (Дн), внутреннему диаметру (Дв) и условному проходу (Ду или DN). На территории РФ размеры трубного проката регламентируются стандартами ГОСТ и измеряются в миллиметрах, однако для водогазопроводных (ВГП) труб исторически применяется дюймовая система измерения.

Три главных параметра любой трубы

При закупке металлопроката важно понимать разницу между терминами, чтобы не ошибиться с фитингами и запорной арматурой:

• Наружный диаметр (Дн): Габаритный размер трубы снаружи. Именно по нему классифицируют большинство стальных бесшовных и электросварных труб.
• Внутренний диаметр (Дв): Фактический размер отверстия внутри трубы. Рассчитывается как разница между наружным диаметром и удвоенной толщиной стенки.
• Условный проход (Ду или DN): Номинальный параметр (не всегда равен точному миллиметровому значению), который указывает на усредненную пропускную способность. По Ду подбирают запорную арматуру, фланцы и отводы.

Как измерить диаметр трубы самостоятельно

Если под рукой нет технической документации, наружный диаметр трубы можно легко определить самому:

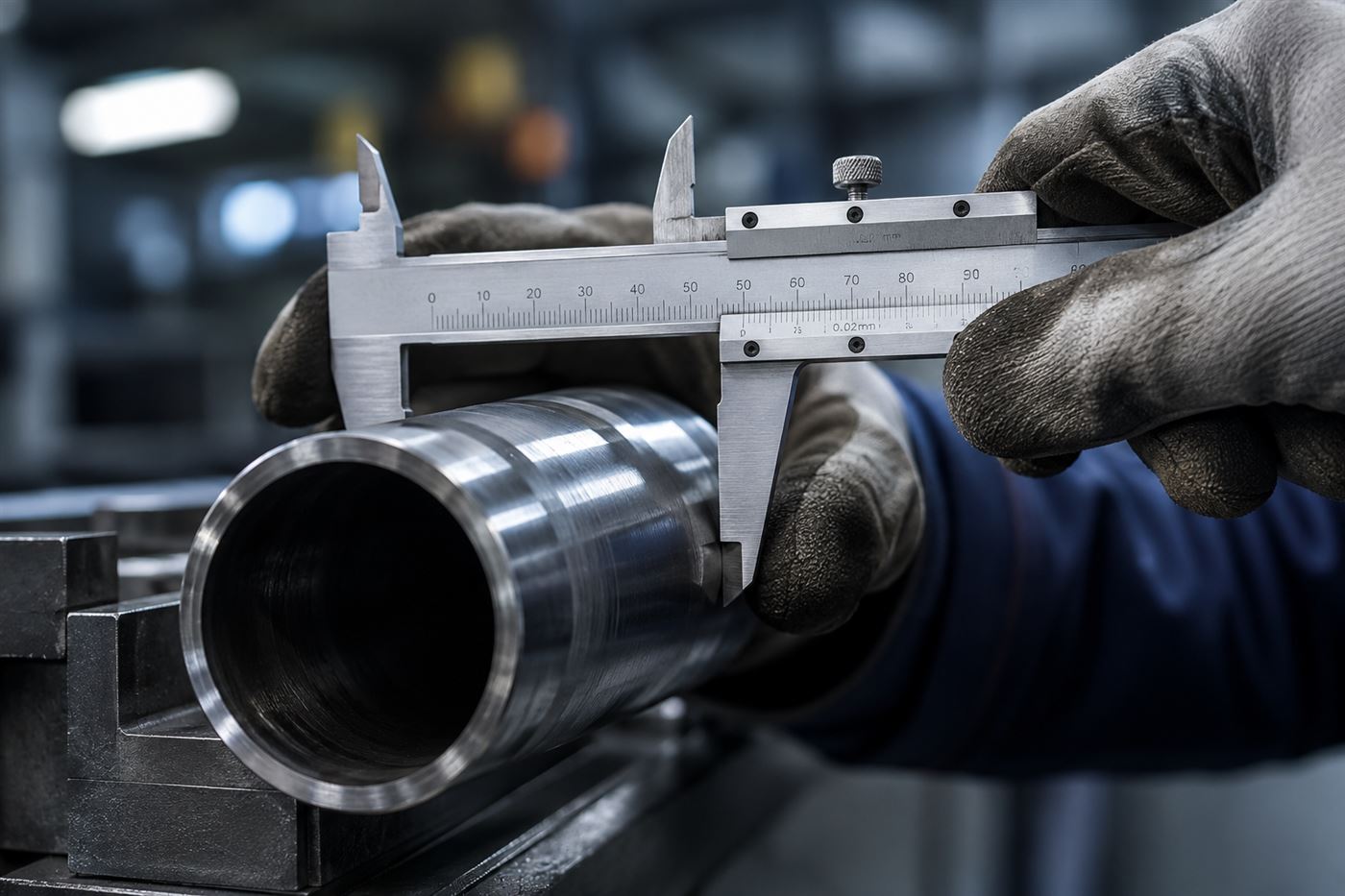

• Штангенциркулем. Приложите губки инструмента поперёк среза трубы в самой широкой точке — прибор сразу покажет точное значение в миллиметрах. Это самый точный способ.
• Рулеткой, по длине окружности. Оберните рулетку вокруг трубы и замерьте длину окружности (C) в мм. Наружный диаметр рассчитывается по формуле: Дн = C ÷ 3,14.
• Внутренний диаметр считается по формуле Дв = Дн − 2 × толщина стенки. Толщину стенки измеряют штангенциркулем на срезе трубы или берут из сертификата на партию металлопроката.

Для труб с резьбой (например, ВГП) ориентироваться только на наружный диаметр нельзя — резьбовые соединения и фитинги подбираются строго по условному проходу (Ду), который указан в сортаменте.

Классификация стальных труб по размерам

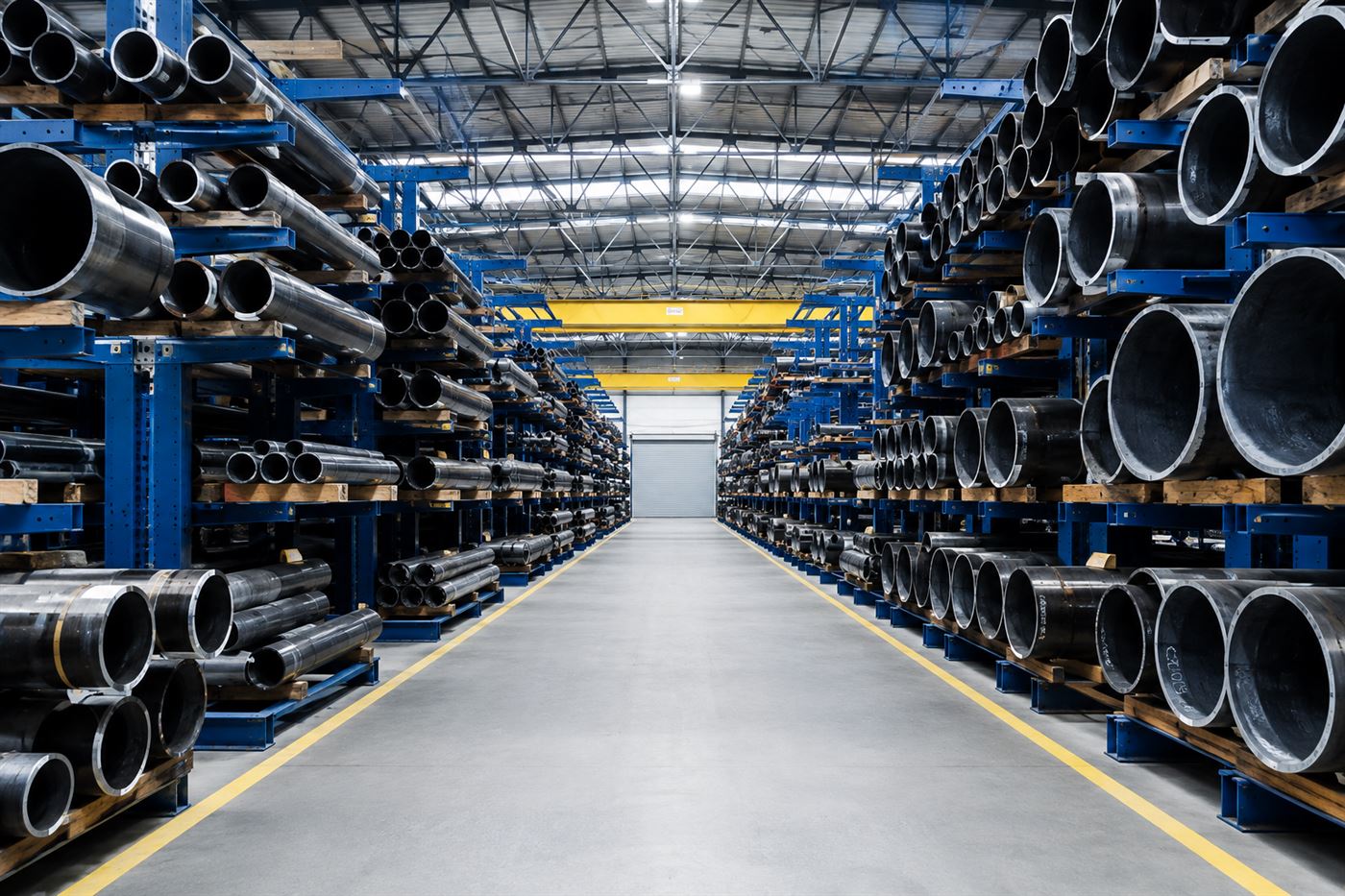

В промышленной классификации наружные диаметры стальных труб делятся на три масштабные группы:

• Малые диаметры (от 5 до 102 мм). Применяются в системах отопления, бытовых водопроводах, автомобилестроении и пищевой промышленности.
• Средние диаметры (от 114 до 530 мм). Используются для прокладки городских инженерных сетей, технологических линий на заводах, в нефтедобыче.
• Большие диаметры (от 530 до 1420 мм и выше). Это основа магистральных нефте- и газопроводов, а также систем канализации и теплотрасс мегаполисов.

Таблица диаметров труб (дюймы и миллиметры)

Самая частая проблема при монтаже — перевод дюймовых размеров труб ВГП (ГОСТ 3262-75) в метрическую систему. Важно помнить, что трубный дюйм не равен стандартным 25,4 мм, так как учитывает толщину стенки и резьбу. Ниже приведена таблица соответствия:

Профильные трубы: как измеряются они?

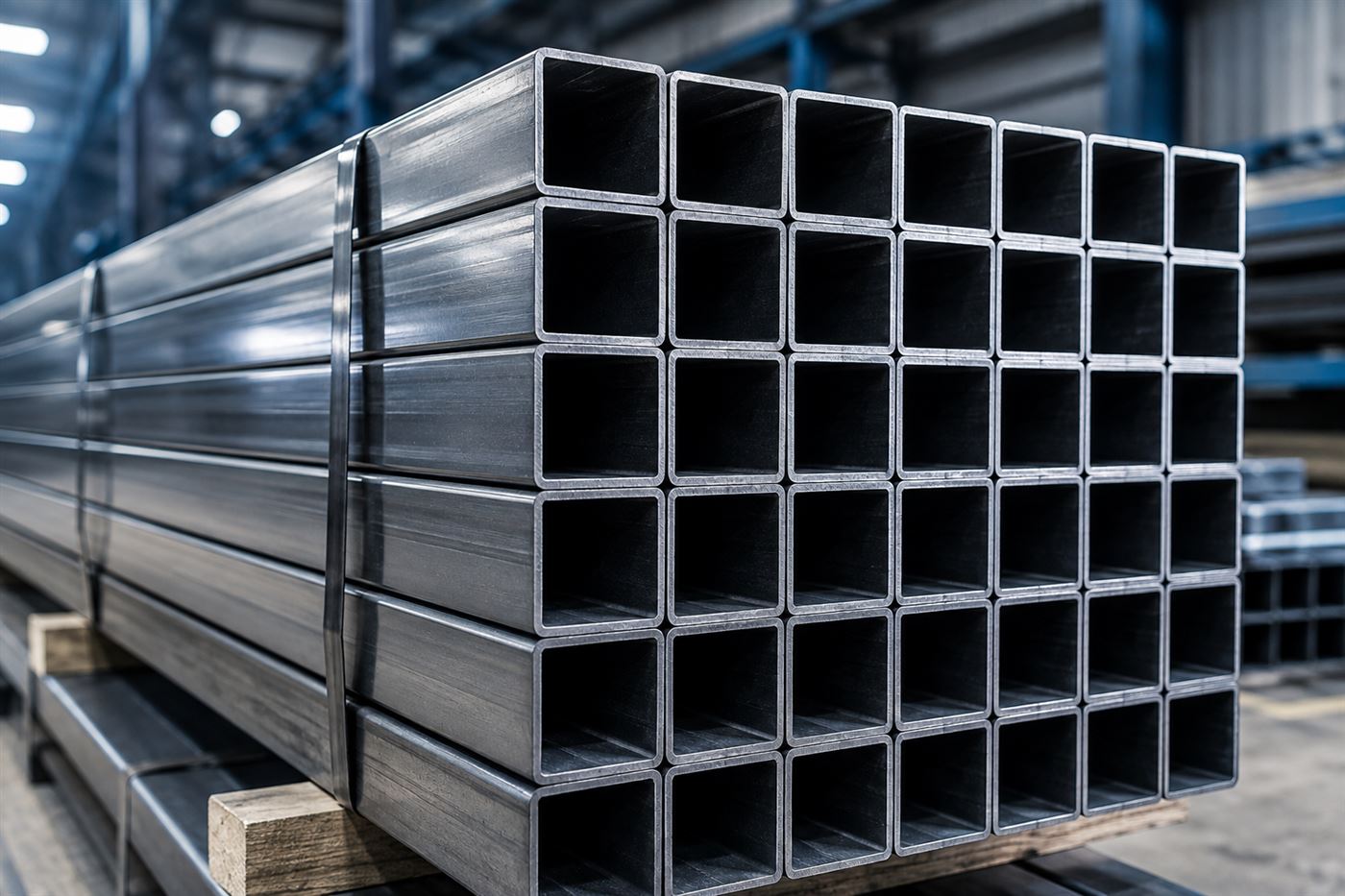

В отличие от круглого трубного проката, профильные трубы (квадратные и прямоугольные по ГОСТ 8639-82 и ГОСТ 8645-68) измеряются не по диаметру, а по внешним габаритам сторон сечения. Например, маркировка 40х20х2 означает: ширина 40 мм, высота 20 мм, толщина стенки 2 мм. Такие трубы не используют для транспортировки жидкостей — это идеальный конструкционный материал для строительных каркасов, заборов и навесов.

Понимание диаметров и стандартов ГОСТ позволяет безошибочно закупать металлопрокат, избегая проблем с нестыковками при сварке или резьбовых соединениях. Актуальный сортамент и наличие по всем перечисленным размерам — в разделе трубный прокат.

Если нужна нержавеющая труба — размерные ряды по ГОСТ 9941/9940/11068 и дюймовый перевод разобраны отдельно: Диаметры труб из нержавейки.
