Вес швеллера: таблица размеров ГОСТ, масса 1 метра, расчет

Швеллер — это стандартный профиль конструкционного чёрного металлопроката П-образного сечения, состоящий из сплошной стенки и двух перпендикулярных полок. Благодаря такой сбалансированной геометрии материал превосходно сопротивляется изгибающим нагрузкам, уступая по прочности на излом только двутавровой балке. При проектировании металлических каркасов, составлении сметной стоимости и планировании логистики базовым расчётным параметром становится вес швеллера, таблица значений которого должна быть под рукой у каждого инженера. Малейшая ошибка в вычислениях массы на этапе создания чертежей может привести к критической перегрузке фундамента или серьёзным финансовым потерям при оптовой закупке сырья.

Почему важно точно знать массу погонного метра

Вся нормативная строительная документация и прайс-листы заводов-изготовителей традиционно оперируют тоннами. Однако в архитектурных чертежах потребность в металле всегда указывается в метрах. Чтобы перевести длину требуемых деталей в итоговый вес и стоимость, снабженцу необходимо использовать стандартизированные коэффициенты массы. Знание точного веса одного метра проката решает сразу три производственные задачи.

Во-первых, это позволяет архитектору точно рассчитать предельно допустимую нагрузку на несущие опоры, колонны и фундамент здания. Во-вторых, масса определяет выбор грузоподъёмной и монтажной техники на строительной площадке. В-третьих, корректный перевод длины в тоннаж помогает избежать переплаты при заказе коммерческого транспорта. Если вы закупаете стальной фасонный прокат крупными партиями, необходимо чётко понимать, сколько хлыстов безопасно поместится в стандартную 20-тонную фуру.

Различия горячекатаного и гнутого профиля

Масса изделия напрямую зависит от технологии его производства на металлургическом комбинате. В современной индустрии выделяют две основные группы П-образных профилей, которые кардинально различаются по весу, толщине стенок и максимальной несущей способности.

Горячекатаные изделия производятся путём разогрева стальной прямоугольной заготовки и её прокатки через систему формовочных валков на стане. Они имеют чётко выраженные наружные углы и утолщения металла в местах перехода стенки в полки. Это делает их максимально жёсткими, прочными и тяжёлыми. Такой прокат используется для возведения капитальных перекрытий, эстакад, мостов и каркасов высотных промышленных зданий.

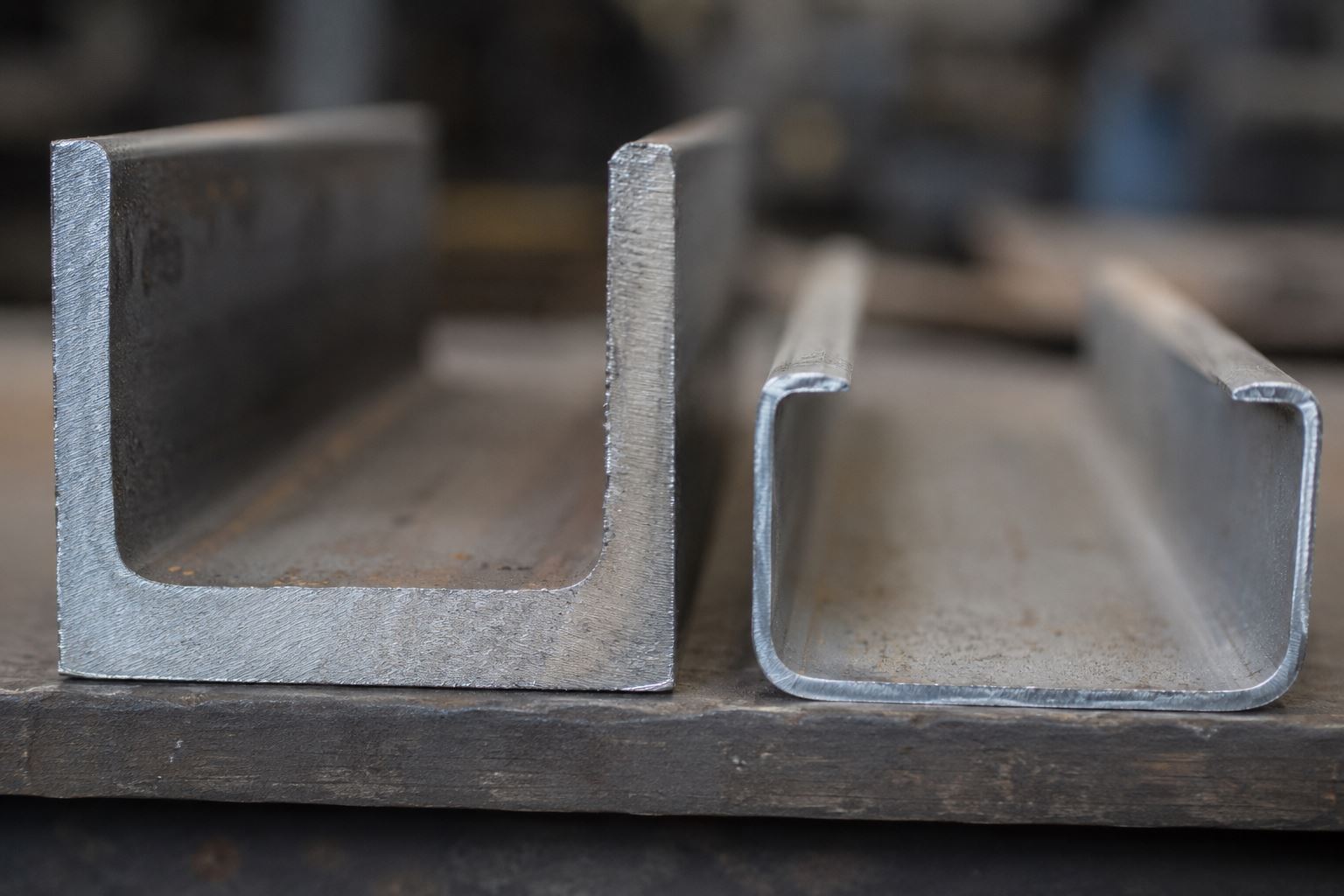

Гнутые профили изготавливаются на профилегибочных станах из холоднокатаной или горячекатаной рулонной стали. Их легко узнать по плавным скруглённым внешним углам и абсолютно одинаковой толщине металла по всему сечению. При сопоставимых внешних габаритах они весят значительно меньше горячекатаных аналогов. Гнутые варианты применяются там, где критически важно снизить общий вес конструкции без потери геометрии, например, при монтаже вентилируемых фасадов или сборке лёгких быстровозводимых ангаров. Если проект требует именно таких характеристик, имеет смысл подобрать гнутый стальной профиль нужной толщины, чтобы не перегружать каркас.

Маркировка и серии по ГОСТ 8240-97

Перед тем как искать значения в справочниках и спецификациях, нужно научиться правильно читать маркировку проката. Цифра в названии профиля всегда обозначает высоту его основной стенки в сантиметрах. Буква, идущая следом за цифрой, указывает на конструктивные особенности внутренних граней полок, которые напрямую влияют на распределение массы изделия.

Серия «У» означает, что внутренние грани полок имеют технологический уклон от 4 до 10 процентов. Это самый классический и распространённый вариант, который за счёт утолщения у основания стенки отлично держит боковые и скручивающие нагрузки.

Серия «П» указывает на то, что внутренние и наружные грани полок строго параллельны друг другу. По массе изделия серии «П» полностью идентичны серии «У», однако плоская прямоугольная геометрия делает их гораздо более удобными при стяжке с помощью болтовых соединений и прилегании к другим плоским поверхностям.

Серии «Э» (экономичные) и «Л» (лёгкие) отличаются истончёнными стенками. Их масса на один погонный метр значительно ниже стандартной, что позволяет существенно оптимизировать смету при возведении ненагруженных кровельных конструкций.

Вес швеллера: таблица для горячекатаных профилей (серии У и П)

Согласно нормативам ГОСТ 8240-97, вес горячекатаных швеллеров с уклоном внутренних граней (У) и с параллельными гранями (П) одинаков. Ниже приведена справочная таблица теоретической массы для самых востребованных в строительстве типоразмеров.

Сферы применения популярных типоразмеров

Понимание массы проката напрямую определяет сферу его использования. Самые лёгкие профили (от №5 до №8) весят до 7 кг на метр. Они применяются преимущественно для внутренней отделки, создания армирующих поясов, монтажа лестничных маршей и лёгких стеллажей, где не требуется выдерживать давление многотонных плит.

Средний сегмент (от №10 до №16) с массой от 8,5 до 14,2 кг на метр — это «рабочая лошадка» малоэтажного строительства. Именно этот сортамент укладывают в качестве кровельных прогонов, из него сваривают несущие рамы ворот и укрепляют дверные проёмы в кирпичных и бетонных стенах.

Тяжёлые типоразмеры (от №18 до №30) с массой от 16 до 32 кг на метр используются исключительно на крупных индустриальных объектах. Из такого материала собирают опоры мостовых кранов, каркасы высотных зданий, тяжелонагруженные межэтажные перекрытия и сварные стрелы экскаваторов.

Допустимые отклонения и расчёт гнутого профиля

Для гнутых стальных П-образных профилей, выпускаемых по ГОСТ 8278-83, не существует единой жёсткой привязки веса к высоте стенки, как в таблице выше. Поскольку такой материал деформируется из гладкого стального листа, заказчик может выбрать разную толщину металла при абсолютно одинаковых габаритах. Например, гнутый профиль 100х50 мм из стали толщиной 3 мм весит 4,39 кг/м, а из листа 4 мм — уже 5,71 кг/м.

Также важно учитывать, что все табличные значения ГОСТ — это теоретическая масса, рассчитанная исходя из эталонной плотности стали (7850 кг/м³). Реальный процесс горячей прокатки допускает технологические погрешности в толщине стенок. Допустимое отклонение фактической массы от теоретической может составлять плюс 3 или минус 5 процентов. Опытные проектировщики всегда закладывают этот допуск в итоговую смету проекта.
